Bedienungsanleitung Schlagbohrmaschine Ronix 2220

Wichtige Informationen aus der Anleitung

Die Ronix 2220 ist eine leistungsstarke Schlagbohrmaschine für den Heim- und Handwerksgebrauch. Diese Anleitung enthält wichtige Sicherheitsvorkehrungen, Anweisungen zur Montage des Zusatzgriffs, zur Einstellung der Bohrtiefe sowie Tipps für den sicheren Betrieb. Vor der ersten Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen, um Verletzungen durch elektrischen Schlag oder unsachgemäße Handhabung zu vermeiden.

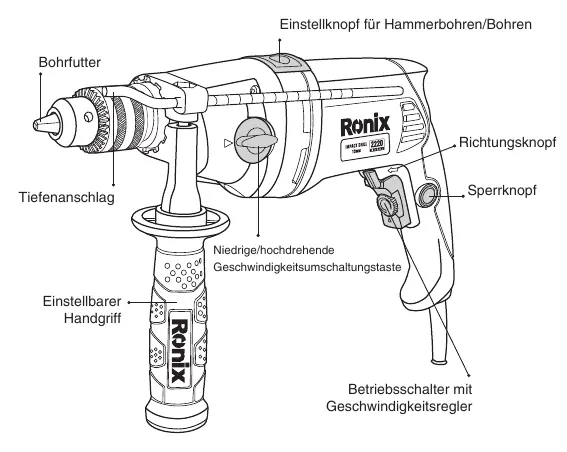

Produktbeschreibung und Teile

Die Schlagbohrmaschine besteht aus folgenden Hauptkomponenten:

• Bohrfutter: Zur Aufnahme von Bohrern.
• Einstellknopf für Hammerbohren/Bohren: Umschaltung zwischen Drehbohren und Schlagbohren.
• Zusatzgriff: Einstellbarer Handgriff für besseren Halt.
• Tiefenanschlag: Zur präzisen Begrenzung der Bohrtiefe.
• Betriebsschalter mit Geschwindigkeitsregler: Stufenlose Drehzahlsteuerung.
• Drehrichtungsschalter: Umschaltung zwischen Rechts- und Linkslauf.
• Sperrknopf: Für den Dauerbetrieb.

Sicherheitshinweise

Beachten Sie beim Betrieb der Maschine folgende Sicherheitsregeln:

• Tragen Sie beim Schlagbohren immer einen Gehörschutz.
• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug verborgene Leitungen treffen könnte.
• Verwenden Sie immer den mitgelieferten Zusatzgriff, um die Kontrolle über das Gerät zu behalten.
• Stellen Sie sicher, dass der Schalter in der Aus-Position ist, bevor Sie das Gerät an die Stromquelle anschließen.
• Vermeiden Sie den Kontakt mit geerdeten Oberflächen wie Rohren oder Heizkörpern.
• Bei Arbeiten an erhöhten Orten sicherstellen, dass sich niemand unterhalb des Arbeitsbereichs befindet.

Vorbereitung und Montage

Montage des Zusatzgriffs: Lösen Sie den Griff durch Drehen des unteren Teils gegen den Uhrzeigersinn. Schieben Sie den Griff über das Bohrfutter auf den Flansch. Drehen Sie den Griff in die gewünschte Arbeitsposition und fixieren Sie ihn durch Festziehen im Uhrzeigersinn.

Einstellung des Tiefenanschlags: Setzen Sie den Bohrer ein. Lösen Sie den Zusatzgriff, schieben Sie den Tiefenanschlag vor, bis er mit der Bohrerspitze bündig ist. Ziehen Sie den Anschlag um das gewünschte Maß zurück und fixieren Sie den Griff.

Bedienung

Bohrer einsetzen: Trennen Sie das Gerät vom Stromnetz. Öffnen Sie das Bohrfutter durch Drehen, setzen Sie den Bohrer ein und ziehen Sie das Futter fest.

Betriebsmodi: Nutzen Sie den Umschalter oben am Gehäuse, um zwischen Drehbohren (für Holz/Metall) und Schlagbohren (für Mauerwerk) zu wählen. Ändern Sie diese Einstellung niemals während des Betriebs.

Geschwindigkeit: Die Drehzahl wird über das Stellrad am Betriebsschalter reguliert. Je tiefer der Schalter gedrückt wird, desto höher ist die Drehzahl.

Wartung und Pflege

Überlastung vermeiden: Üben Sie keinen übermäßigen Druck aus, da dies die Drehzahl reduziert und den Motor beschädigen kann. Wenn das Gerät zu heiß wird, lassen Sie es zwei Minuten im Leerlauf abkühlen.

Reinigung: Reinigen Sie das Gerät regelmäßig mit einem sauberen Tuch und einer Bürste. Achten Sie darauf, dass die Lüftungsschlitze nicht blockiert sind.

Technische Daten

• Leistung: 1050W
• Spannung: 220-240V, 50-60Hz
• Spannfutter: 13mm, mit Schlüssel
• Leerlaufdrehzahl: 0-1100 U/min / 0-2800 U/min
• Maximale Kapazität: Holz 30mm, Stahl 13mm, Mauerwerk 16mm
• Gewicht: 3.5kg
