Bedienungsanleitung für Ronix 2510 Elektroschrauber 10mm

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält wichtige Sicherheits- und Betriebshinweise für den Ronix 2510 Elektroschrauber. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen, um das Risiko von Stromschlägen, Bränden oder Verletzungen zu minimieren. Das Gerät ist für den Einsatz als Elektroschrauber und Bohrer konzipiert.

Technische Spezifikationen

• Modell: 2510
• Leistung: 230W
• Spannung: 220-240V, 50-60Hz
• Max. Drehmoment: 25N.m
• Leerlaufdrehzahl: 0-480 RPM / 0-1800 RPM
• Max. Kapazität Holz: 25mm
• Max. Kapazität Stahl: 10mm
• Gewicht: 1.62kg

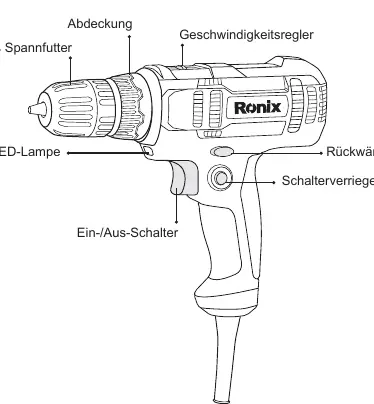

Werkzeugteile

Das Gerät besteht aus folgenden Hauptkomponenten:

• Automatisches Spannfutter
• Geschwindigkeitsregler
• Rückwärtsschalter (Drehrichtungsumschalter)
• Schalterverriegelung
• Ein-/Aus-Schalter
• LED-Lampe

Montage und Werkzeugwechsel

Werkzeugwechsel: Stellen Sie den Drehrichtungsschalter vor Arbeiten am Gerät (z.B. Werkzeugwechsel) in die Mittelstellung. Öffnen Sie das schlüssellose Bohrfutter durch Drehen, setzen Sie das Werkzeug ein und ziehen Sie das Futter fest an.

Bohrfutter entfernen: Spannen Sie einen Inbusschlüssel in das Bohrfutter ein. Legen Sie die Maschine auf eine stabile Unterlage und lösen Sie das Bohrfutter durch Drehen des Inbusschlüssels. Bei festsitzendem Futter kann ein leichter Schlag auf den langen Schenkel des Schlüssels helfen.

Bedienung

Ein- und Ausschalten: Das Werkzeug wird durch Drücken des Ein-/Aus-Schalters gestartet. Die Drehzahl ist durch den Druck auf den Schalter variabel einstellbar. Für den Dauerbetrieb kann die Schalterverriegelung gedrückt werden.

Drehrichtung: Der Rückwärtsschalter dient zum Wechseln der Drehrichtung. Rechtslauf für Bohren und Schrauben, Linkslauf zum Lösen von Schrauben.

Drehmoment: Das Drehmoment kann über die Kupplungskappe in (18+1) Stufen vorgewählt werden.

Sicherheitshinweise

• Tragen Sie immer eine Schutzbrille und bei Bedarf Gehörschutz.
• Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
• Verwenden Sie das Gerät nicht in explosionsgefährdeten Umgebungen.
• Trennen Sie das Gerät bei Nichtgebrauch, Wartung oder Zubehörwechsel vom Stromnetz.
• Achten Sie darauf, dass das Gerät nicht mit Feuchtigkeit in Kontakt kommt.

Wartung und Tipps

Halten Sie die Lüftungsschlitze stets frei, um eine Überhitzung des Motors zu vermeiden. Verwenden Sie für Metallarbeiten nur scharfe HSS-Bohrer. Bei längerer Arbeit mit niedriger Geschwindigkeit sollte das Gerät zur Kühlung kurzzeitig im Leerlauf bei maximaler Geschwindigkeit betrieben werden.
