Bedienungsanleitung für Ronix 2115 Elektrobohrmaschine

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält grundlegende Sicherheitsregeln und Betriebshinweise für die Ronix 2115 Elektrobohrmaschine. Vor der ersten Inbetriebnahme ist es zwingend erforderlich, das Gerät auf Übereinstimmung mit der Netzspannung zu prüfen und die Sicherheitshinweise zu lesen. Das Gerät ist für den Einsatz in trockenen Umgebungen konzipiert und darf nicht in explosiven Atmosphären verwendet werden.

Technische Daten

• Leistungsaufnahme: 420W
• Spannung: 220-240V, 50-60Hz
• Leerlaufdrehzahl: 0-4200 U/min
• Bohrfuttertyp: Schnellspannbohrfutter (Keyless)
• Bohrfuttergröße: 10mm
• Maximale Bohrkapazität (Holz): 25mm
• Maximale Bohrkapazität (Stahl): 10mm
• Gewicht: 1.54 kg

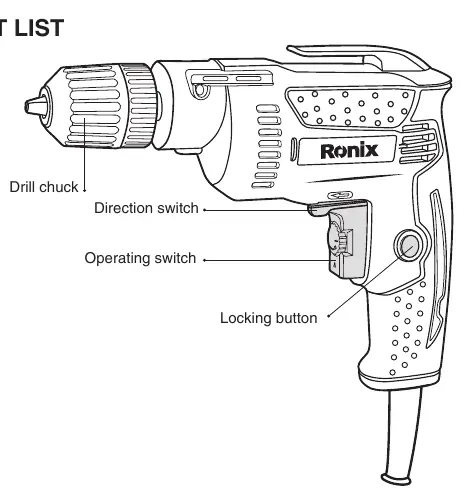

Geräteübersicht

Die Maschine besteht aus folgenden Hauptkomponenten:

• Bohrfutter: Zur Aufnahme des Bohrers.
• Betriebsschalter: Zum Ein- und Ausschalten sowie zur Drehzahlregelung (je tiefer gedrückt, desto schneller).
• Arretierknopf: Ermöglicht den Dauerbetrieb, indem der Betriebsschalter in gedrückter Position gehalten wird.
• Drehrichtungsschalter: Ändert die Laufrichtung für Schraubarbeiten oder zum Lösen verklemmter Bohrer.

Sicherheitshinweise

Beachten Sie beim Betrieb der Maschine folgende Sicherheitsregeln:

• Tragen Sie bei Schlagbohrarbeiten einen Gehörschutz.
• Halten Sie das Gerät bei Arbeiten, bei denen das Werkzeug verborgene Leitungen treffen könnte, an den isolierten Griffflächen.
• Tragen Sie immer eine Schutzbrille und bei Bedarf eine Staubmaske.
• Halten Sie das Gerät mit beiden Händen fest.
• Berühren Sie den Bohrer oder das Werkstück nicht unmittelbar nach dem Betrieb, da diese sehr heiß sein können.
• Verwenden Sie keine beschädigten Kabel oder Stecker.

Inbetriebnahme und Bedienung

Bohrer einsetzen:

1. Trennen Sie das Gerät unbedingt vom Stromnetz.
2. Drehen Sie den Ring des Bohrfutters, bis die Spannbacken weit genug geöffnet sind.
3. Setzen Sie den Bohrer ein und ziehen Sie das Bohrfutter fest.

Betrieb:

• Zum Einschalten den Betriebsschalter drücken.
• Für den Dauerbetrieb den Arretierknopf drücken, während der Betriebsschalter gedrückt gehalten wird.
• Zum Ausschalten im Dauerbetrieb den Betriebsschalter erneut kurz drücken und loslassen.
• Die Drehrichtung kann über den Drehrichtungsschalter angepasst werden. Ändern Sie die Richtung niemals, während die Maschine läuft.

Wartung und Pflege

Um die Lebensdauer der Maschine zu verlängern, beachten Sie folgende Punkte:

• Überlastung vermeiden: Üben Sie keinen übermäßigen Druck aus, da dies die Drehzahl reduziert und den Motor beschädigen kann.
• Kühlung: Wenn die Maschine zu heiß wird, lassen Sie sie für zwei Minuten im Leerlauf laufen und unterbrechen Sie die Arbeit kurz.
• Reinigung: Reinigen Sie das Gerät mit einem sauberen Tuch und einer Bürste. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.
• Service: Reparaturen und Wartungsarbeiten (z.B. Austausch der Kohlebürsten) sollten nur von qualifiziertem Personal durchgeführt werden.
