Bedienungsanleitung für Ronix 12L Hochdruck-Fettpresse RH-4307
Erfahren Sie, wie Sie die Ronix 12L Hochdruck-Fettpresse RH-4307 sicher bedienen, warten und Fehler beheben. Dieser Leitfaden enthält technische Daten, Wartungshinweise und Anleitungen zur Schmierung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Ronix 12L Hochdruck-Fettpresse RH-4307 ist ein druckluftbetriebenes Gerät zur effizienten Schmierung von Fahrzeugen, Traktoren und anderen Maschinen. Das Gerät nutzt Druckluft, um Fett unter hohem Druck zu fördern. Es ist für den ganzjährigen Einsatz konzipiert, wobei die Wahl des Schmierfetts je nach Jahreszeit angepasst werden muss.
Technische Daten
- Modell: RH-4307
- Kapazität: 12 Liter
- Maximaler Druck: 400 Bar (5700 PSI)
- Arbeitsdruck: 6-8 Bar (87-116 PSI)
- Druckverhältnis: 50:1
- Schlauchlänge: 4 m
- Gewicht: 9,25 kg / 11,25 kg
- Empfohlene Umgebung: Temperatur -20 bis 120 °C, Luftfeuchtigkeit 20% bis 80%
Teileliste
Das Gerät besteht aus folgenden Hauptkomponenten:
- Fettbehälter (Grease Tank)
- Pumpe
- Manometer (Pressure gauge)
- Zuggriff (Pulling Handle)
- Metallverschluss (Metal Clasp)
- Schlauch mit Fettadapter
Sicherheitshinweise
Beachten Sie beim Betrieb folgende Sicherheitsregeln:
- Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
- Verwenden Sie das Gerät nicht in explosionsgefährdeten Atmosphären.
- Tragen Sie persönliche Schutzausrüstung, insbesondere Augenschutz.
- Stellen Sie sicher, dass das Gerät vor dem Anschließen ausgeschaltet ist.
- Entfernen Sie verschüttetes Schmiermittel sofort, da Rutschgefahr besteht.
- Schmiermittel sind giftig; entsorgen Sie diese ordnungsgemäß.
Betrieb und Wartung
Die Leistung des Geräts hängt von der korrekten Wahl des Schmierfetts ab:
- Winter: Lithiumfett der Klasse 0 und 1.
- Frühling: Lithiumfett der Klasse 2.
- Sommer: Lithiumfett der Klasse 2 und 3.
Bei zu hoher Viskosität kann eine kleine Menge Motoröl beigemischt werden. Vor der Lagerung sollte das Fett aus dem Behälter entfernt, der Behälter gereinigt und die Pumpe mit Reinigungsöl gespült werden. Lagern Sie das Gerät an einem trockenen, belüfteten Ort ohne direkte Sonneneinstrahlung.
Fehlerbehebung
Bei Problemen mit der Schmiermittelförderung prüfen Sie folgende Punkte:
- Lose Ladestange: Befestigen Sie die Stange neu.
- Verschmutzter Fetteinlass: Entfernen Sie Schmutz.
- Fett zu dickflüssig: Passen Sie die Fettklasse an die Jahreszeit an.
- Verschmutztes Ventil: Reinigen Sie das Ventil.
- Zu wenig Fett im Behälter: Füllen Sie Fett nach.
Praktische Hilfe
Typische Probleme
Unsachgemäße Schmiermittelförderung
Prüfen Sie die Ladestange auf festen Sitz, reinigen Sie den Fetteinlass und das Ventil, oder füllen Sie Fett nach. Stellen Sie sicher, dass die Fettklasse der Jahreszeit entspricht.
Vor der Verwendung
- Prüfen Sie den Luftdruck (6-8 Bar).
- Stellen Sie sicher, dass der Fettbehälter ausreichend gefüllt ist.
- Überprüfen Sie alle Schlauchverbindungen auf Dichtheit.
- Wählen Sie das passende Lithiumfett gemäß der aktuellen Jahreszeit.
- Tragen Sie geeignete Schutzausrüstung (Augenschutz).
Technische Daten in der Praxis
- Druckverhältnis 50:1
- Das Gerät verstärkt den Eingangsdruck der Druckluft um den Faktor 50, um den hohen Ausgangsdruck für das Fett zu erzeugen.
- Arbeitsdruck 6-8 Bar
- Der empfohlene Druckbereich für die Druckluftzufuhr, um eine optimale Leistung zu gewährleisten.
Abbildungen und Diagramme

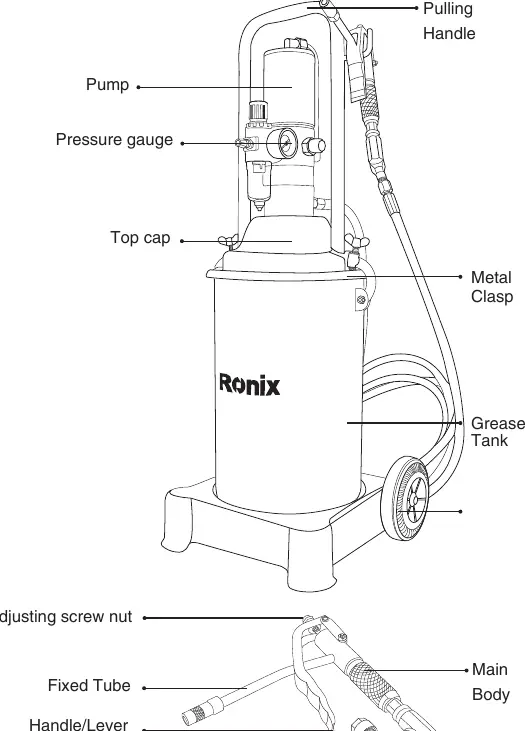

- Die Teileübersicht zeigt die Anordnung von Pumpe, Manometer, Fettbehälter und den verschiedenen Schlauchkomponenten.
- Die NLGI-Tabelle hilft bei der Auswahl der richtigen Fettkonsistenz basierend auf der Jahreszeit.
Modellkompatibilität
- Verwenden Sie im Winter Fett der Klasse 0 und 1.
- Verwenden Sie im Frühling Fett der Klasse 2.
- Verwenden Sie im Sommer Fett der Klasse 2 und 3.
