Bedienungsanleitung für PC-Gehäuse MSI MAG FORGE 110R / 111R / 112R
Detaillierte Bedienungsanleitung für die MSI MAG FORGE PC-Gehäuse-Serie. Enthält Anweisungen zur Installation von Komponenten, ARGB-Lüftersteuerung, technischen Spezifikationen und Kompatibilitätsdaten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Handbuch dient als Installations- und Konfigurationshilfe für die PC-Gehäuse der MSI MAG FORGE Serie (110R, 111R, 112R). Es enthält technische Spezifikationen, Anleitungen zur Hardware-Montage sowie Details zur Steuerung der ARGB-Beleuchtung.
Lieferumfang und Zubehör
Das Gehäuse wird mit folgendem Zubehör geliefert:

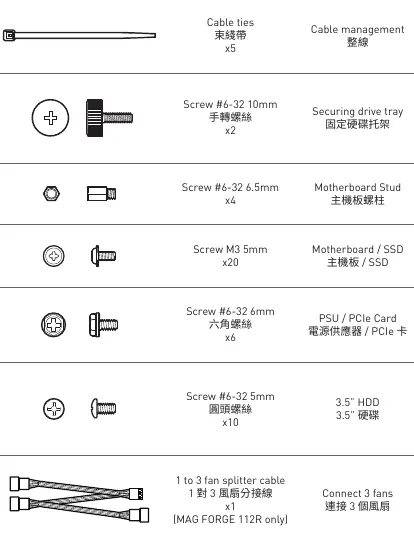

- Kabelbinder (5x) für das Kabelmanagement.
- Schrauben für Laufwerksträger, Mainboard-Abstandshalter, Mainboard/SSD, Netzteil/PCIe-Karten und 3,5-Zoll-Festplatten.
- Ein 1-zu-3-Lüfter-Splitterkabel (nur bei Modell MAG FORGE 112R enthalten).
Technische Spezifikationen
Das Gehäuse ist als Mid-Tower konzipiert und bietet folgende Kapazitäten:
- Mainboard-Unterstützung: ATX, M-ATX, ITX.
- Lüfter-Support: Oben (2x 120/140mm), Vorne (3x 120mm oder 2x 140mm), Hinten (1x 120mm).
- Radiator-Support: Oben (120/240mm), Vorne (120/140/240mm), Hinten (120mm).
- Maximale Komponentenmaße: CPU-Kühler bis 160mm Höhe, Grafikkarte bis 330mm Länge, Netzteil bis 160mm (bzw. 200mm ohne HDD-Käfig).
Installation von Komponenten
Die Montage erfolgt in folgenden Schritten:
- Seitenteile: Entfernen Sie die Schrauben an der Rückseite, um die linken und rechten Seitenteile zu öffnen.

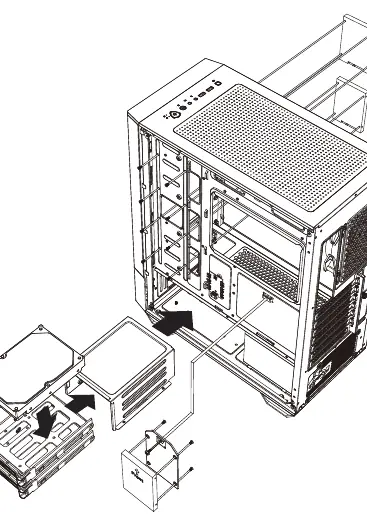

- SSD/HDD: Montieren Sie Laufwerke in die vorgesehenen Träger oder direkt an die Halterungen.

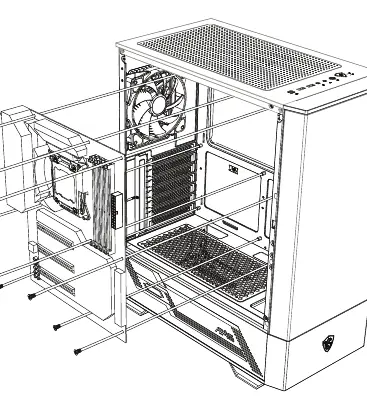

- Mainboard: Setzen Sie das Mainboard auf die vorinstallierten Abstandshalter und verschrauben Sie es.
- Grafikkarte: Entfernen Sie die Slot-Blenden und befestigen Sie die Karte mit den entsprechenden Schrauben.
- Netzteil: Schieben Sie das Netzteil in den unteren Schacht und verschrauben Sie es von der Rückseite.
ARGB-Lüftersteuerung
Die Modelle 111R und 112R verfügen über ein integriertes ARGB-Steuerungsboard:

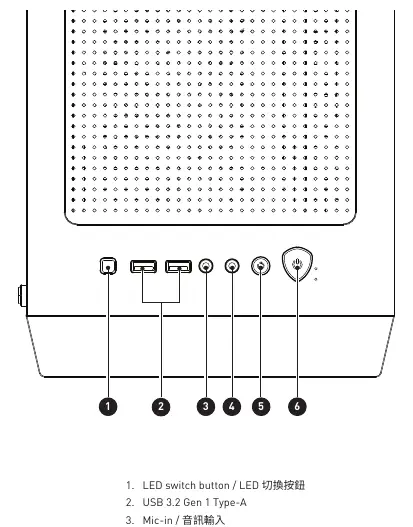

- Steuerung: Nutzen Sie den LED-Schalter am Gehäuse, um durch 26 verschiedene Lichteffekte zu schalten.
- Synchronisation: Halten Sie den LED-Schalter 3 Sekunden gedrückt, um in den Mystic Light-Modus des Mainboards zu wechseln.
- Ausschalten: Halten Sie den LED-Schalter 6 Sekunden gedrückt, um die Beleuchtung auszuschalten.
- Kapazitätsgrenzen: Der Hub unterstützt maximal 10 MSI-Geräte oder 6 Nicht-MSI-Geräte. Die Gesamtzahl der LEDs darf 128 nicht überschreiten.
Praktische Hilfe
Typische Probleme
ARGB-Beleuchtung flackert oder zeigt falsche Farben
Die Kapazitätsgrenzen des Hubs wurden überschritten (max. 128 LEDs insgesamt). Reduzieren Sie die Anzahl der angeschlossenen Geräte.
Netzteil passt nicht in den Schacht
Bei Netzteilen über 160mm Länge (bis max. 200mm) muss der 3,5-Zoll-Festplattenkäfig entfernt werden.
Vor der Verwendung
- Prüfen Sie, ob alle benötigten Schrauben gemäß Zubehörliste vorhanden sind.
- Stellen Sie sicher, dass Ihr Mainboard-Format (ATX, M-ATX oder ITX) unterstützt wird.
- Messen Sie die Höhe Ihres CPU-Kühlers (max. 160mm).
- Messen Sie die Länge Ihrer Grafikkarte (max. 330mm).
Technische Daten in der Praxis
- CPU Cooler Height
- Maximale Bauhöhe des CPU-Kühlers, damit das Seitenteil geschlossen werden kann.
- Graphics Card Length
- Maximale Länge der Grafikkarte, die in das Gehäuse passt.
Abbildungen und Diagramme

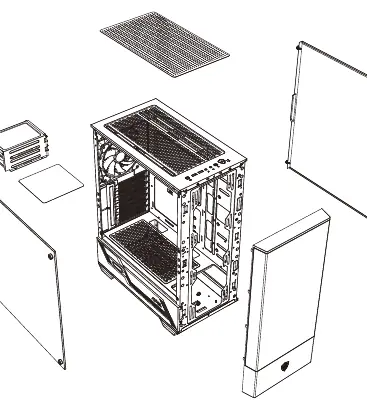

- Die Explosionszeichnung zeigt die Anordnung der Seitenteile und des Gehäuserahmens.
- Der Anschlussplan verdeutlicht die Verkabelung der ARGB-Lüfter mit dem Hub und dem Mainboard.
Modellkompatibilität
- Nur MAG FORGE 111R und 112R verfügen über das ARGB-Steuerungsboard.
- Das 1-zu-3-Lüfter-Splitterkabel ist exklusiv im Lieferumfang des MAG FORGE 112R enthalten.
