Akasa AK-PCCU3-09 USB 3.2 Gen 2 PCIe-Hostkarte Bedienungsanleitung
Schnelle Anleitung zur Installation und Nutzung der Akasa AK-PCCU3-09 USB 3.2 Gen 2 PCIe-Hostkarte. Erfahren Sie, wie Sie die Karte einbauen, Treiber installieren und die Anschlüsse korrekt verwenden.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Inbetriebnahme der Akasa AK-PCCU3-09 PCIe-Hostkarte. Beachten Sie unbedingt, dass der Anschluss an falsche Header auf dem Mainboard zu Schäden führen kann. Konsultieren Sie bei Unklarheiten immer das Handbuch Ihres Mainboards.
Produktbeschreibung
Die Karte erweitert Ihren PC um USB 3.2 Gen 2 Anschlüsse. Sie bietet:
- 3x USB Type-A Anschlüsse (10Gbps)
- 2x USB Type-C Anschlüsse (10Gbps)
- PCIe-Bus-Anschluss (kompatibel mit x4, x8 und x16 Steckplätzen)
- SATA 15-Pin-Anschluss für zusätzliche Stromversorgung
Installation

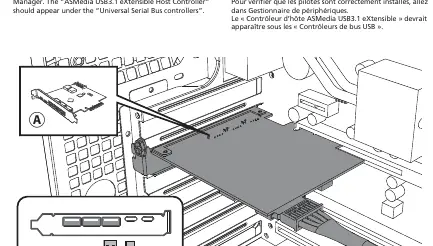

Hardware-Einbau: Stecken Sie die Karte in einen freien PCIe-Steckplatz (x4, x8 oder x16). Schließen Sie das SATA-Stromkabel vom Netzteil an die Karte an, um die USB-Ports mit ausreichend Strom zu versorgen.
Treiber-Installation (Windows 7/8/10):
- Besuchen Sie die Website http://www.akasa.com.tw.
- Suchen Sie nach "AK-PCCU3-09" und laden Sie den Treiber herunter.
- Führen Sie die Datei "Setup.exe" aus.
- Folgen Sie den Anweisungen auf dem Bildschirm.
Überprüfung: Öffnen Sie den Geräte-Manager. Unter "Universal Serial Bus Controller" sollte der "ASMedia USB3.1 eXtensible Host Controller" erscheinen.
Technische Daten
- Schnittstelle: PCI Express Gen 3
- Datenübertragungsraten: 10Gbps (USB 3.2 Gen 2), 5Gbps (USB 3.2 Gen 1 / USB 3.0), 480Mbps (USB 2.0)
- Kompatibilität: Windows 7/8.x/10, Mac OS 10.10 oder höher, Linux 3.5 oder höher
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Anschlüsse nicht auf Mainboard sichtbar
Prüfen Sie das Handbuch Ihres Mainboards, um die korrekten Header zu identifizieren.
Treiber nicht erkannt
Überprüfen Sie den Geräte-Manager auf den Eintrag 'ASMedia USB3.1 eXtensible Host Controller'.
Vor der Verwendung
- PCIe-Steckplatz (x4, x8 oder x16) auf dem Mainboard prüfen.
- SATA-Stromanschluss vom Netzteil für die Karte bereithalten.
- Mainboard-Handbuch für korrekte Header-Anschlüsse bereithalten.
- Treiber von der Akasa-Website herunterladen.
Abbildungen und Diagramme
- Layout zeigt 3x Type-A und 2x Type-C Ports.
- SATA-Anschluss ist für die Stromversorgung der USB-Ports notwendig.
Modellkompatibilität
- Kompatibel mit Windows 7/8.x/10, Mac OS 10.10+, Linux 3.5+.
