Antec TruePower Quattro 1200W Netzteil - Bedienungsanleitung
Schnellstartanleitung und technisches Handbuch für das Antec TruePower Quattro 1200W Netzteil. Erfahren Sie mehr über die Installation, das Kabelmanagement, die Schutzfunktionen und die technischen Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

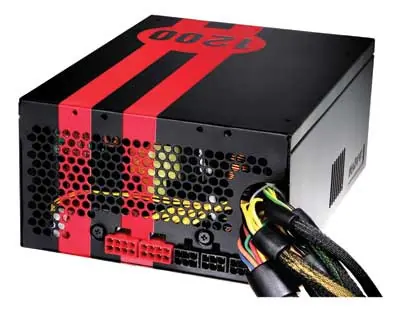

Das Antec TruePower Quattro 1200W ist ein Hochleistungsnetzteil, das für anspruchsvolle Systeme wie Server und Workstations konzipiert wurde. Es bietet eine kontinuierliche Ausgangsleistung von 1200 Watt und nutzt ein fortschrittliches hybrides Kabelmanagementsystem. Bitte beachten Sie, dass das Netzteil über keine vom Benutzer austauschbaren Sicherungen verfügt.
Produktbeschreibung und Merkmale
Das Netzteil ist kompatibel mit den Spezifikationen ATX12V v2.3 und EPS12V v2.91. Es verfügt über einen universellen Eingang (100~240V) mit aktiver Leistungsfaktorkorrektur (Active PFC). Die 80 PLUS Silver-Zertifizierung garantiert eine Effizienz von mindestens 85 % bei verschiedenen Lastzuständen.
Schutzfunktionen
Das TPQ-1200 ist mit industriellen Schutzschaltungen ausgestattet:
- OCP (Überstromschutz)
- OVP (Überspannungsschutz)
- UVP (Unterspannungsschutz)
- SCP (Kurzschlussschutz)
Sollte das Netzteil in einen geschützten Zustand ("Latch") wechseln, müssen Sie den Fehler beheben und das Netzteil ausschalten, bevor es wieder funktioniert.
Installation
- Installieren Sie das Netzteil mit den vier mitgelieferten Schrauben in Ihrem PC-Gehäuse.
- Verbinden Sie den 24-Pin-Hauptstromanschluss mit dem Mainboard.
- Schließen Sie den 8-Pin- oder 4-Pin-ATX12V-Anschluss für die CPU an. Falls Ihr Mainboard einen 8-Pin-Sockel mit Abdeckung hat, entfernen Sie diese und nutzen Sie den 8-Pin-Anschluss.

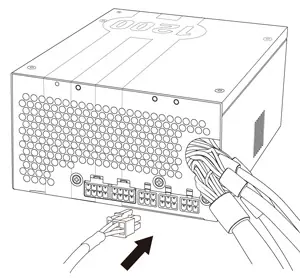

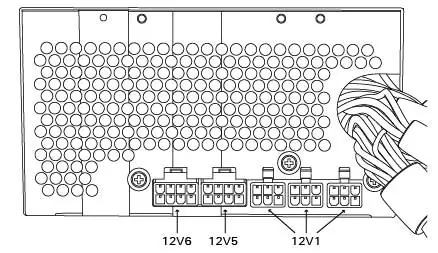

- Verbinden Sie die benötigten Kabel aus dem Kabelpaket mit den modularen Anschlüssen an der Rückseite des Netzteils.
- Schließen Sie das Netzkabel an den AC-Eingang an. Verwenden Sie hierfür unbedingt das mitgelieferte Hochleistungskabel.
Kabelmanagement
Das TPQ-1200 verwendet ein Advanced Hybrid Cable Management System. Wichtige Kabel sind fest mit dem Netzteil verbunden, während zusätzliche Kabel modular angeschlossen werden können, um den Luftstrom im Gehäuse zu verbessern und Kabelsalat zu reduzieren.
Technische Daten
Das Netzteil bietet sechs separate +12V-Schienen, um Spannungsabfälle bei plötzlichem Leistungsbedarf einzelner Komponenten zu verhindern. Die kontinuierliche Gesamtleistung darf 1200W nicht überschreiten. Die kombinierte Ausgangsleistung für +3,3V und +5V darf maximal 170W betragen.
Praktische Hilfe
Typische Probleme
Netzteil schaltet ab und lässt sich nicht einschalten (Schutzmodus/Latch)
Beheben Sie den Fehler (z. B. Kurzschluss oder Überlastung) und schalten Sie das Netzteil komplett aus und wieder ein, um den Schutzstatus zurückzusetzen.
Vor der Verwendung
- Prüfen Sie, ob Ihr Mainboard ATX12V v2.3 oder EPS12V v2.91 unterstützt.
- Verwenden Sie ausschließlich das mitgelieferte Hochleistungs-Netzkabel.
- Stellen Sie sicher, dass alle modularen Kabel fest in den entsprechenden Buchsen sitzen.
- Entfernen Sie bei Bedarf Abdeckungen von 8-Pin-CPU-Sockeln auf dem Mainboard.
- Prüfen Sie die Lastanforderungen Ihrer Grafikkarte(n) gegen die verfügbaren +12V-Schienen.
Technische Daten in der Praxis
- 80 PLUS Silver
- Zertifizierung für hohe Energieeffizienz (mindestens 85% bei verschiedenen Lasten), was zu weniger Wärmeentwicklung und geringeren Betriebskosten führt.
Abbildungen und Diagramme
- Tabelle 1 zeigt die Zuordnung der festen Kabelanschlüsse zu den +12V-Schienen.
- Tabelle 2 listet die maximalen Stromstärken (Ampere) und Spannungsregulierungen für jede Schiene auf.
- Tabelle 3 bietet eine Übersicht der modularen Kabeltypen und deren Anschlüsse.
Modellkompatibilität
- Kompatibel mit ATX12V v2.3 und EPS12V v2.91.
- NVIDIA SLI-Ready zertifiziert für Multi-GPU-Systeme.
