Bedienungsanleitung für das Netzteil ASUS ROG Strix 1200W Platinum
Erfahren Sie alles über das ASUS ROG Strix 1200W Platinum Netzteil. Dieser Leitfaden enthält technische Daten, Installationshinweise, Informationen zu Anschlüssen und wichtige Funktionen für Ihr PC-System.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

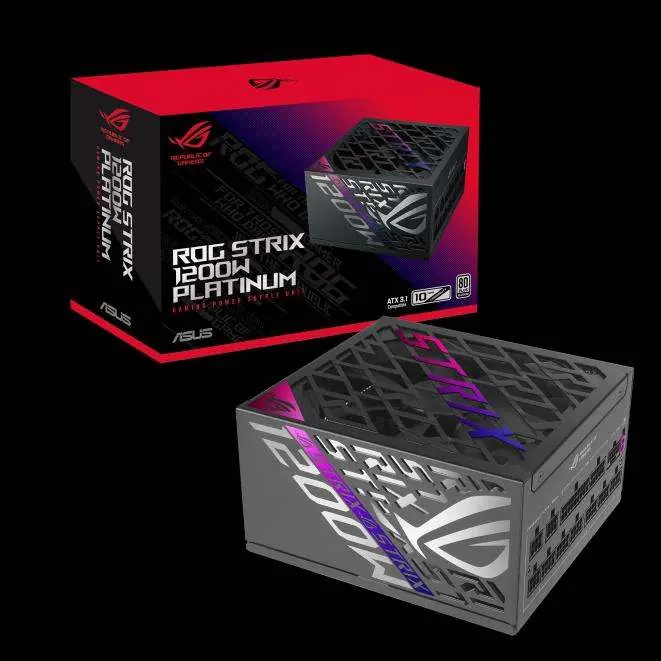

Das ASUS ROG Strix 1200W Platinum ist ein leistungsstarkes Netzteil, das speziell für moderne Gaming-Systeme entwickelt wurde. Es zeichnet sich durch hohe Energieeffizienz, ATX 3.1-Kompatibilität und fortschrittliche Kühltechnologien aus. Dieses Dokument dient als Übersicht der Funktionen, technischen Spezifikationen und Anschlussmöglichkeiten.
Produktmerkmale
- GaN MOSFET: Bietet eine bessere Energieübertragung als herkömmliche MOSFETs, was die Effizienz verbessert und die Wärmeentwicklung reduziert.
- Intelligent Voltage Stabilizer: Ein GPU-Spannungssensor erhöht die Spannungsstabilität um bis zu 45 % bei anspruchsvollen Gaming-Szenarien.
- ROG Heatsinks: Sorgen für niedrigere Temperaturen, eine längere Lebensdauer der Komponenten und einen erweiterten 0dB-Betrieb.
- Dual Ball Fan Bearings: Ein 135-mm-Lüfter mit Doppelkugellager sorgt für eine exzellente Kühlung und eine doppelt so lange Lebensdauer wie bei Gleitlagern.
- ATX 3.1 Kompatibilität: Vollständig konform mit den neuesten Standards für Hardware der nächsten Generation, inklusive eines 16-Pin PCIe-Kabels für bis zu 600W Leistung.
Technische Daten
- Modellname: ROG-STRIX-1200P-GAMING
- Effizienz: 80 PLUS Platinum (garantiert 89 % bei 100 % Last und 92 % bei 50 % Last)
- AC-Eingangsbereich: 100-240Vac
- Schutzfunktionen: OPP, OVP, UVP, SCP, OCP, OTP
- Abmessungen: 160 x 150 x 86 mm
- Gewicht: 1,84 kg
Anschlüsse
Das Netzteil verfügt über folgende Anschlussmöglichkeiten:
- MB 24/20-pin x 1
- CPU 4+4-pin x 2
- PCI-E 16-pin x 1
- PCI-E 6+2-pin x 4
- SATA x 6
- Peripheral x 3
Wartung und Garantie
Das Netzteil ist mit japanischen Kondensatoren mit niedrigem ESR ausgestattet, um einen effizienten Betrieb zu gewährleisten. ASUS gewährt auf dieses Produkt eine 10-jährige Garantie, was das Vertrauen in die Zuverlässigkeit der Komponenten unterstreicht. Im Lieferumfang sind zudem Aufkleber zur optischen Anpassung enthalten.
Herstellerinformationen
ASUSTeK Computer Inc.
Praktische Hilfe
Typische Probleme
Unsachgemäßer Anschluss des 16-Pin-Kabels
Stellen Sie sicher, dass das 16-Pin-Kabel vollständig und korrekt in die Grafikkarte und das Netzteil eingesteckt ist. Beachten Sie die spezifischen Anweisungen für das 16-Pin-Kabel.
Vor der Verwendung
- Prüfen Sie, ob die Eingangsspannung Ihres Stromnetzes im Bereich von 100-240Vac liegt.
- Stellen Sie sicher, dass alle benötigten Kabel (MB, CPU, PCIe) fest und korrekt angeschlossen sind.
- Überprüfen Sie die Kompatibilität Ihres Gehäuses mit den Abmessungen des Netzteils (160 x 150 x 86 mm).
- Verwenden Sie nur die mitgelieferten Kabel, um eine sichere Stromversorgung zu gewährleisten.
Technische Daten in der Praxis
- 80 PLUS Platinum
- Zertifizierung für hohe Energieeffizienz, die weniger Wärmeentwicklung und geringere Stromkosten bedeutet.
Abbildungen und Diagramme
- Das Diagramm der Lüfterlager zeigt den Aufbau des 135-mm-Lüfters mit Doppelkugellager.

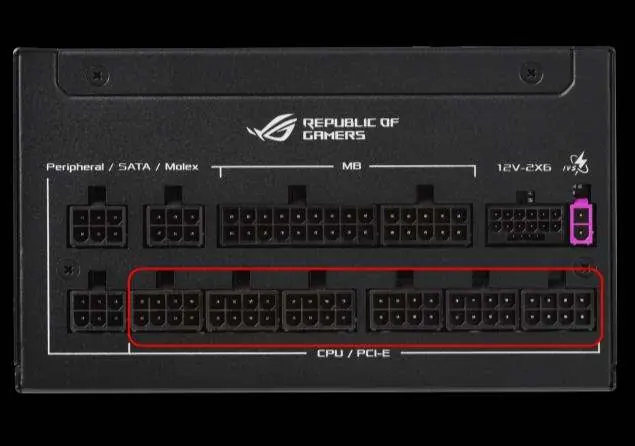

- Die Anschlussübersicht zeigt die Positionen für MB, CPU/PCI-E und Peripheriegeräte am Netzteil.
Modellkompatibilität
- Kompatibel mit PCIe Gen 5.0 Grafikkarten durch das mitgelieferte 16-Pin-Kabel.
- Entspricht dem Intel ATX 12V Standard.
