Bedienungsanleitung für Projecta Intelli-Wave Wechselrichter IP2000 / IP3000

Detaillierte Anleitung für den Projecta Intelli-Wave Wechselrichter (IP2000, IP2000-24, IP3000, IP3000-24V2). Erfahren Sie alles über die sichere Installation, DC- und AC-Verkabelung, den ECO-Modus, die Montage der Fernbedienung sowie...

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Projecta Intelli-Wave ist ein reiner Sinus-Wechselrichter. Die Installation erfordert einen lizenzierten Elektriker für 240V-Verkabelung. DC-Kabel müssen korrekt dimensioniert und mit einer Sicherung abgesichert sein. S. 1, 8, 9

Wichtigste Schritte

  • DC-Anschluss S. 8
  • AC-Anschluss S. 9, 10

Erste Inbetriebnahme

  • Schalten Sie den Ein-/Ausschalter auf ON. Das Gerät führt einen Selbsttest durch. S. 15
Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Low Battery Voltage

Batterie laden, Kabelverbindungen und Kabelquerschnitte prüfen.

S. 16
Overload Shutdown

Last reduzieren, Gerät neu starten.

S. 16

Wartung und Reset

  • Fuses should only be checked or replaced by a qualified electrical appliance repairer. S. 19

Technische Daten

Parameter Wert Hinweis Seiten
Continuous Power (IP2000) 2000W Dauerleistung S. 4
Continuous Power (IP3000) 3000W Dauerleistung S. 5
Thermal Shutdown 65°C Abschaltung bei Überhitzung S. 4, 5

Wo es im PDF steht

  • Sicherheitshinweise S. 2
  • Technische Daten S. 4, 5
  • DC-Anschluss S. 8
  • AC-Anschluss S. 9, 10
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildungen anzeigen (4) Weniger anzeigen

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Projecta Intelli-Wave Wechselrichter-Serie (IP2000, IP2000-24, IP3000, IP3000-24V2). Der Wechselrichter ist ausschließlich für den Innenbereich und für negativ geerdete Fahrzeuge/Systeme konzipiert. Alle 240V-AC-Verkabelungen müssen von einem lizenzierten Elektriker durchgeführt werden. Stellen Sie sicher, dass der Wechselrichter in einem trockenen, kühlen und gut belüfteten Bereich montiert wird, jedoch nicht im selben Fach wie die Batterien.

Produktübersicht

Der Wechselrichter verfügt über ein LCD-Display zur Überwachung von Spannung, Leistung und Last. Auf der Vorderseite befinden sich der RCD-Sicherheitsschalter, AC-Ausgänge und der Ein-/Ausschalter. Die Rückseite enthält die DC-Eingangsklemmen, den Lüfter, den Anschluss für die Fernbedienung sowie die AC-Ein- und Ausgangsklemmen.

Teileübersicht des Geräts mit Markierungen
Teileübersicht des Geräts mit Markierungen

Montageanleitung

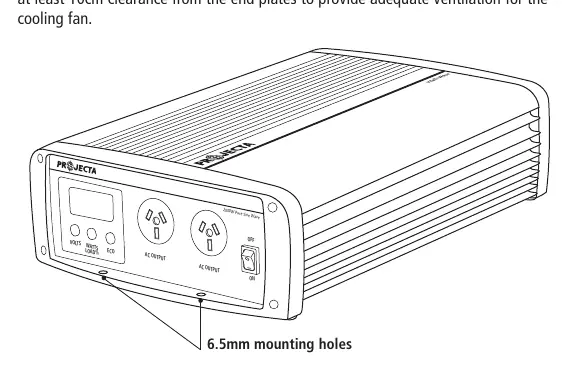

Der Wechselrichter kann horizontal oder vertikal montiert werden. Es ist ein Freiraum von mindestens 10 cm an den Endplatten erforderlich, um eine ausreichende Belüftung für den Lüfter zu gewährleisten. Verwenden Sie die integrierten Montageflansche zur Befestigung.

Montage des Wechselrichters
Montage des Wechselrichters

Anschluss der DC-Kabel

Verwenden Sie geeignete Kabelquerschnitte gemäß der Tabelle in der Anleitung, um Spannungsabfälle zu vermeiden. Installieren Sie unbedingt eine Sicherung oder einen Leitungsschutzschalter in der positiven Leitung so nah wie möglich an der Batterie. Achten Sie strikt auf die korrekte Polarität (Rot = Plus, Schwarz = Minus). Ein Verpolen kann die Sicherung auslösen und das Gerät beschädigen.

DC-Verkabelungsschema
DC-Verkabelungsschema

Anschluss der AC-Kabel

Der Wechselrichter ermöglicht den direkten Anschluss von AC-Ausgängen. Die Verkabelung muss durch einen lizenzierten Elektriker erfolgen. Entfernen Sie die Abdeckung an der Rückseite, führen Sie die Kabel durch geeignete Verschraubungen und schließen Sie diese gemäß der Kennzeichnung an (Erde: Grün/Gelb, Neutral: N/Blau, Aktiv: L/Braun).

AC-Ausgangsverkabelung
AC-Ausgangsverkabelung

Fernbedienung

Die Fernbedienung kann flächenbündig oder aufgesetzt montiert werden. Für die flächenbündige Montage ist ein Ausschnitt von 93 mm x 70 mm erforderlich. Die Fernbedienung ermöglicht die Überwachung von Spannung, Leistung und ECO-Modus-Einstellungen.

Betrieb und ECO-Modus

Schalten Sie das Gerät über den Ein-/Ausschalter ein. Der ECO-Modus reduziert den Stromverbrauch bei Nichtbenutzung. Es stehen verschiedene Einstellungen zur Verfügung (1 Std., 3 Std., Ein), nach denen der Wechselrichter bei fehlender Last in den Energiesparmodus wechselt. Zum Aufwecken drücken Sie eine Taste oder schließen Sie ein Gerät mit einer Last von mehr als 5-8W an.

Fehlerbehebung

Bei Fehlern ertönt ein Alarm und ein Fehlercode wird auf dem Display angezeigt. Häufige Probleme wie niedrige Batteriespannung, Überlastung oder Überhitzung können durch Überprüfung der Kabelverbindungen, der Batterieladung oder der angeschlossenen Last behoben werden.

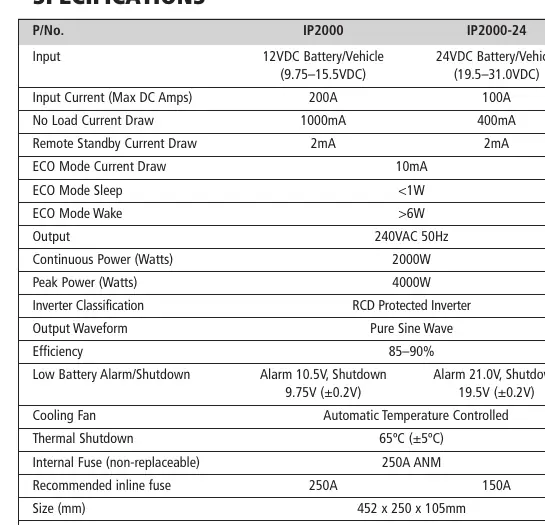

Technische Daten

Die Geräte bieten eine reine Sinuswelle (Pure Sine Wave). Die IP2000-Modelle liefern 2000W Dauerleistung, die IP3000-Modelle 3000W. Der Wirkungsgrad liegt zwischen 85-90%. Die thermische Abschaltung erfolgt bei 65°C.

Praktische Hilfe

Typische Probleme

Wechselrichter schaltet sich ab

Überprüfen Sie auf Überlastung, niedrige Batteriespannung oder schlechte Kabelverbindungen. Siehe Tabelle 'Faults & Errors'.

Gerät läuft nicht trotz ausreichender Nennleistung

Es handelt sich möglicherweise um eine induktive Last (z.B. Kühlschrank), die einen hohen Anlaufstrom benötigt.

Batterie-Verpolung

Dies führt zum Durchbrennen der Sicherung und kann die Elektronik beschädigen. Immer die Polarität vor dem Anschluss prüfen.

Vor der Verwendung

  • Sicherstellen, dass der Wechselrichter für den Innenbereich geeignet ist.
  • Batterie-Polarität doppelt prüfen.
  • Sicherung/Leitungsschutzschalter in der Plusleitung installieren.
  • Kabelquerschnitte gemäß Tabelle auf Seite 8 wählen.
  • RCD-Schalter prüfen (roter Indikator muss sichtbar sein).
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Pure Sine Wave
Reine Sinuswelle, ideal für empfindliche Elektronik wie medizinische Geräte oder Computer.
RCD Safety Switch
Schutzschalter gegen Erdschluss, schützt vor Stromschlag.

Abbildungen und Diagramme

  • Frontansicht: LCD-Display, RCD-Schalter, AC-Ausgänge.
  • Rückansicht: DC-Eingänge, Lüfter, AC-Anschlüsse.
  • Montage: 10cm Freiraum für Belüftung einhalten.

Modellkompatibilität

  • Nur für negativ geerdete Fahrzeuge/Systeme.
  • Nicht für den Anschluss an Gebäude geeignet.
  • Nur 230/240V AC Geräte anschließen.
