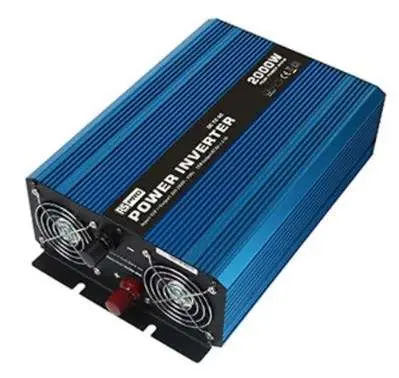

Der RS PRO 2000W DC-AC Wechselrichter (Modell 179-3336) ist ein Gerät für die Festinstallation, das 12V Gleichstrom (DC) in 230V Wechselstrom (AC) mit reiner Sinuswelle umwandelt. Er ist für den Betrieb von Haushaltsgeräten, Elektrowerkzeugen und Büroausrüstung in Fahrzeugen oder mobilen Heimen konzipiert.
Produktbeschreibung
Das Gerät zeichnet sich durch eine kompakte Bauweise, eine Effizienz von über 90% und eine MTBF (Mean Time Between Failures) von 50.000 Stunden aus. Es verfügt über einen universellen Ausgangsanschluss und ist für die Chassis-Montage ausgelegt.
Technische Daten
- Eingangsspannung: 12V DC
- Maximaler Eingangsstrom: 333.3A
- Ausgangsspannung: 230V AC
- Nennleistung: 2000W
- Spitzenleistung: 2100W
- Stoßleistung: 4000W
- Wellenform: Reine Sinuswelle
- Frequenz: 50Hz
- Effizienz: >90%
- Ausgangsstrom: 17.39A
Betriebsumgebung und Montage
- Kühlung: Natürliche Konvektion
- Betriebstemperaturbereich: -20°C bis +50°C

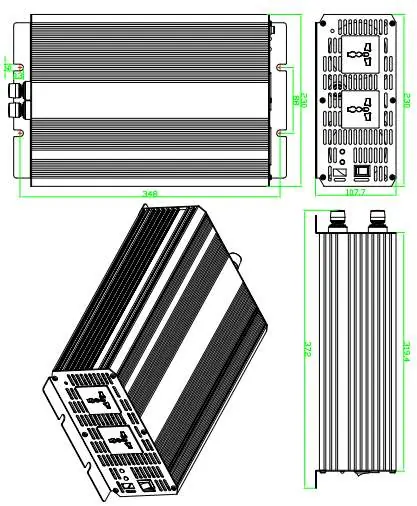

- Abmessungen: 372mm x 230mm x 107.7mm
- Gewicht: 4.9kg
- Montageart: Chassis-Montage
Konformität
Das Gerät erfüllt folgende Standards: CE, ECE R10.05:2014, EN 60950-1, EN 61000-6-1, EN 61000-6-3 und RoHS.
Herstellerinformationen
RS PRO
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die angeschlossene Last die Nennleistung von 2000W überschreitet oder ob die Eingangsspannung von 12V DC stabil anliegt.
Vor der Verwendung
- Stellen Sie sicher, dass die Eingangsspannung 12V DC beträgt.
- Prüfen Sie, ob der Montageort eine ausreichende Belüftung für die natürliche Konvektion bietet.
- Vergewissern Sie sich, dass die angeschlossenen Geräte die Nennleistung von 2000W nicht dauerhaft überschreiten.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen -20°C und +50°C liegt.
