Bedienungsanleitung für Projecta IntelliJay 12V Power Management System

Wichtige Informationen aus der Anleitung

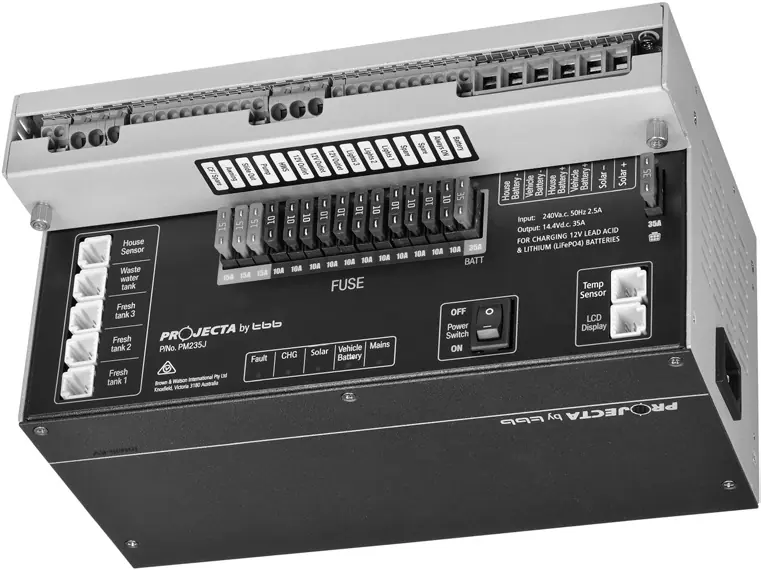

Das Projecta IntelliJay 12V Power Management System ist für den Einsatz in Wohnwagen oder Wohnmobilen konzipiert. Es besteht aus der PM235J-Transformatoreinheit, die als zentraler Knotenpunkt für Batterieladung, Stromversorgung, Solarladeregler, Lastverteilung und Überwachung dient. Das System ist in zwei Varianten erhältlich: PM200-BTJ (mit LCD-Monitor) und PM235J-NODE (mit Bluetooth-Node).

Sicherheitshinweise

• Das System ist nur für den Innenbereich bestimmt. Nicht Regen aussetzen.
• Nur für 12V Blei-Säure- und LiFePO4-Batterien geeignet.
• Trennen Sie die 240V-Netzversorgung, bevor Sie Verbindungen zur Batterie herstellen oder lösen.
• Verwenden Sie keine nicht wiederaufladbaren Batterien.
• Bei Lagerung des Fahrzeugs ohne Stromversorgung den POWER-SCHALTER ausschalten und alle Kabel von der Batterie trennen.

Installation

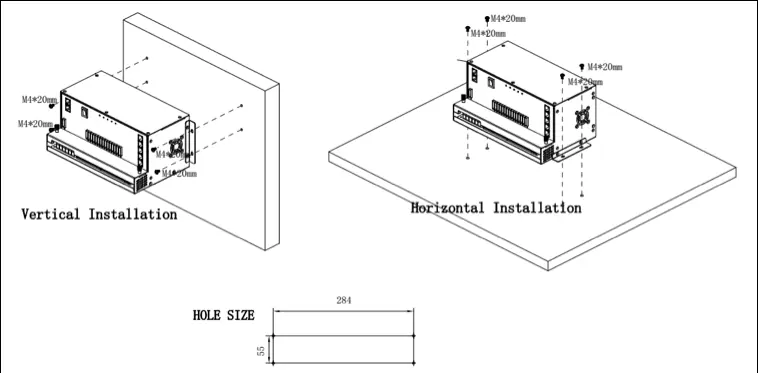

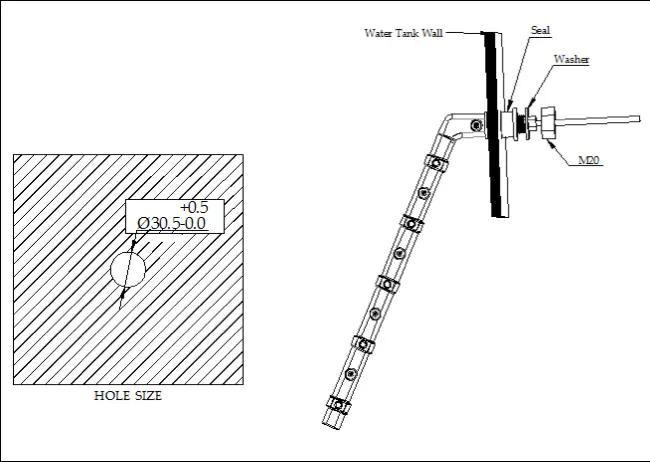

Die PM235J-Einheit kann horizontal oder vertikal an einer Wand montiert werden. Achten Sie auf eine Freiraum von mindestens 5 cm auf beiden Seiten für eine ausreichende Belüftung.

Verkabelung

Die Verkabelung muss gemäß den nationalen Vorschriften erfolgen. Verwenden Sie die in Tabelle 5 empfohlenen Mindestkabelquerschnitte basierend auf dem Stromfluss (0-30A). Die Anschlüsse sind als Feder- und Schraubklemmen ausgeführt.

Betrieb und Konfiguration

Die Konfiguration von Batterietyp und -kapazität erfolgt über den LCD-Monitor oder die Smartphone-App. Der Zugriff auf das Konfigurationsmenü ist mit einem Passcode geschützt (Standard: 0000).

Bluetooth-Verbindung

Laden Sie die App "Jayco IntelliJay PM200-BTJ" aus dem App Store oder Play Store herunter. Stellen Sie sicher, dass Bluetooth aktiviert ist. Der Kopplungscode wird auf dem LCD-Monitor angezeigt oder ist bei der NODE-Version die letzten 4 Ziffern der Seriennummer.

Wartung

• Stellen Sie sicher, dass die Batteriekapazität korrekt im System eingestellt ist.
• Laden Sie die Batterie bei der ersten Inbetriebnahme und danach mindestens alle 3 Monate vollständig über das 240V-Netz auf.
• Überprüfen Sie täglich, ob der Power-Schalter eingeschaltet ist, wenn das Laden über das Netz gewünscht ist.

Fehlerbehebung

Das System zeigt Fehler über LEDs an der Transformatoreinheit oder über Fehlercodes auf dem LCD-Monitor an. Bei einer FAULT-LED-Anzeige blinkt diese in Zyklen, um den Fehler zu signalisieren (z. B. 1x Blinken für niedrige Batteriespannung, 3x Blinken für Überhitzung).

Technische Daten

Das System unterstützt eine Eingangsspannung von 240V AC und bietet eine kontinuierliche Ausgangsleistung von 35A. Der Betriebstemperaturbereich liegt zwischen -40°C und +65°C.
