Bedienungsanleitung für iTechworld 2000W PRO / 3000W PRO Wechselrichter

Schnelle Anleitung für den iTechworld 2000W PRO und 3000W PRO Wechselrichter. Erfahren Sie alles über Installation, Anschluss, Sicherheit und technische Daten.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der iTechworld PRO Wechselrichter wandelt 12V Batteriespannung in 240V Wechselstrom um. Er verfügt über eine automatische Umschaltung (ATS) und RCD-Schutz. Die Installation erfordert eine korrekte Erdung, passende Kabelquerschnitte und Sicherungen sowie ausreichende Belüftung. S. 3, 8, 11, 15

Wichtigste Schritte

Installation der Erdung S. 11
Anschluss der Batterie S. 11
Montage der Fernbedienung S. 13

Erste Inbetriebnahme

Vor dem ersten Start sicherstellen, dass die Batterie 12V hat und der Batterietyp (SLD, AGM, GEL, LiFeP04) kompatibel ist. Sicherungen und Kabelquerschnitte prüfen. S. 16

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Über-/Unterspannungsschutz

Eingangsspannung prüfen (10,5V - 15,5V).

S. 7

Überlast

Gesamtleistung der angeschlossenen Geräte reduzieren.

S. 7

Wartung und Reset

Bei Fehlern das Gerät isolieren (vom Strom trennen), das Problem beheben und neu verbinden. S. 7

Technische Daten

Parameter	Wert	Hinweis	Seiten
Eingangsspannung	10,5V - 15,5V DC	Betriebsbereich	S. 21
Ausgangsspannung	240V ~ 50Hz	Ausgangsspannung	S. 21
Wirkungsgrad	90%	Effizienz	S. 21
Betriebstemperatur	-10°C - 50°C	Zulässiger Temperaturbereich	S. 21

Wo es im PDF steht

Produktübersicht S. 4, 5
Installation S. 8, 9, 10, 11
Technische Daten S. 21

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (6) Weniger anzeigen

Seite 6

Seite 11

Seite 12

Seite 13

Seite 14

Seite 19

Wichtige Informationen aus der Anleitung

Dieser Leitfaden unterstützt bei der Installation und dem Betrieb der iTechworld PRO Wechselrichter (2000W/3000W). Der Wechselrichter wandelt 12V Batteriespannung in 240V Wechselstrom um. Er verfügt über eine automatische Umschaltung (ATS) und einen RCD-Schutz. Die Installation sollte idealerweise durch einen qualifizierten Elektriker erfolgen.

Produktübersicht

Der Wechselrichter besteht aus einer Eingangsseite (Batterieanschluss) und einer Ausgangsseite (240V Steckdosen). Zu den Hauptmerkmalen gehören:

Integrierte automatische Umschaltung (ATS)
Integrierter RCD-Schutz
Reine Sinuswelle
Optionale Fernbedienung

Installation

Automatische Umschaltung (ATS)

Die ATS-Funktion ermöglicht den automatischen Wechsel von 12V auf 240V, sobald eine externe Stromquelle erkannt wird. Die Umschaltung erfolgt innerhalb von 30ms. Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie es in Ihr System integrieren.

AC-Eingang und -Ausgang

Der Wechselrichter verfügt über spezifische IEC-Eingänge und 240V-Ausgänge. Verwenden Sie die korrekten Kabel gemäß der Anleitung. Der Anschluss an das 240V-Netz sollte durch einen lizenzierten Elektriker erfolgen.

Erdung und Batterieanschluss

Die Erdung des Gehäuses ist zwingend erforderlich. Verwenden Sie ein Kupferkabel von mindestens 4mm². Beim Anschluss an die Batterie ist auf die korrekte Kabelstärke und die Verwendung einer Sicherung auf dem Pluspol zu achten. Entfernen Sie die Kunststoffabdeckungen, um die Anschlüsse freizulegen, und sichern Sie die Kabel mit Muttern.

Montageanforderungen

Belüftung: Mindestens 100mm Freiraum um das Gerät.
Ausrichtung: Horizontal auf einer flachen Oberfläche, Basis nach unten.
Umgebung: Trocken, kühl (0°C bis 40°C), staubarm und frei von Dämpfen.
Stabilität: Montage auf einer stabilen Oberfläche.

Betrieb

Stellen Sie vor dem Betrieb sicher, dass die Gesamtleistung der angeschlossenen Geräte die Nennleistung des Wechselrichters nicht überschreitet. Überprüfen Sie den RCD-Schalter und stellen Sie sicher, dass die Batterie ausreichend geladen ist.

Fehlerbehebung

Der Wechselrichter zeigt Fehler über die LED-Anzeigen an:

Einmaliges Blinken: Über-/Unterspannungsschutz (Eingangsspannung muss zwischen 10,5V und 15,5V liegen).
Zweimaliges Blinken: Kurzschluss am AC-Ausgang.
Dreimaliges Blinken: Über-/Untertemperaturschutz (Temperatur muss zwischen -10°C und 50°C liegen).
Viermaliges Blinken: Überlast am AC-Ausgang.
Fünfmaliges Blinken: Interner Fehler.

Sicherheitshinweise

Der Wechselrichter erzeugt 240V Spannung, die lebensgefährlich sein kann. Verwenden Sie nur die empfohlenen Sicherungen und Kabel. Das Gerät darf nicht von Personen mit körperlichen oder geistigen Einschränkungen ohne Aufsicht bedient werden. Nicht zur Starthilfe für Fahrzeuge verwenden. Nicht in der Nähe von brennbaren Gasen betreiben.

Praktische Hilfe

Typische Probleme

Wechselrichter blinkt einmal

Über-/Unterspannungsschutz. Sicherstellen, dass die Eingangsspannung zwischen 10,5V und 15,5V liegt.

Wechselrichter blinkt zweimal

Kurzschluss am AC-Ausgang erkannt. Gerät isolieren, angeschlossene Geräte prüfen und neu verbinden.

Wechselrichter blinkt dreimal

Über-/Untertemperaturschutz. Sicherstellen, dass die Umgebungstemperatur zwischen -10°C und 50°C liegt.

Wechselrichter blinkt viermal

Überlast am AC-Ausgang. Gesamtleistung der angeschlossenen Geräte reduzieren.

Vor der Verwendung

Batteriespannung prüfen (12V System).
Batterietyp prüfen (SLD, AGM, GEL oder LiFeP04).
Korrekte Kabelstärke und Sicherungsgröße gemäß Tabelle wählen.
Mindestens 100mm Freiraum für Belüftung sicherstellen.
Gehäuseerdung mit mindestens 4mm² Kupferkabel durchführen.
Sicherung auf dem Pluskabel nahe der Batterie installieren.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Eingangsspannungsbereich: 10,5V - 15,5V DC. Außerhalb dieses Bereichs schaltet das Gerät zum Schutz ab.
Dauerleistung: Maximale kontinuierliche Ausgangsleistung (2000W oder 3000W je nach Modell).
Spitzenleistung: Kurzzeitige maximale Leistung (4000W oder 6000W).
Wirkungsgrad: 90% Effizienz bei der Umwandlung.

Abbildungen und Diagramme

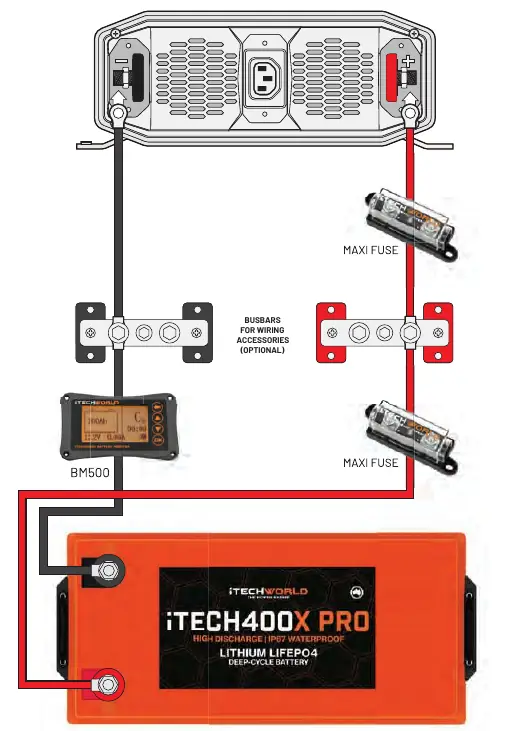

Das Setup-Diagramm zeigt den Anschluss der Batterie über Sicherungen und optionale Sammelschienen an den Wechselrichter.
Die Montageanleitung für die Fernbedienung zeigt das Bohren von 2mm Löchern und den Ausschnitt für das Panel.

Modellkompatibilität

Nur für 12V Batteriesysteme geeignet.
Unterstützte Batterietypen: SLD, AGM, GEL, LiFeP04.
Nicht für lebenserhaltende medizinische Geräte verwenden.
