Bedienungsanleitung für Rich Solar 2000W Wechselrichter RS-V2P12/RS-V2P24
Erfahren Sie, wie Sie den Rich Solar 2000W Wechselrichter (Modelle RS-V2P12/RS-V2P24) sicher installieren, anschließen und betreiben. Diese Anleitung enthält technische Spezifikationen, Sicherheitshinweise, Installationsschritte und Tipps...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Rich Solar 2000W Wechselrichter wandelt 12V/24V DC-Strom in 120V AC-Strom um. Er verfügt über Schutzfunktionen gegen Überlast, Kurzschluss und Überhitzung. S. 4
Wichtigste Schritte
- Installation der Sicherung S. 10, 11
- Erdung des Geräts S. 11
Erste Inbetriebnahme
- Anschluss an Batterie S. 11
- Einschalten S. 11
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Fault LED leuchtet
Überhitzung, Überlast, Unterspannung oder Überspannung prüfen.
S. 6Wartung und Reset
- Neustart nach Fehler S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Dauerleistung | 2000W | Nennleistung | S. 4 |
| Spitzenleistung | 4000W | Kurzzeitige Belastbarkeit | S. 4 |
| Eingangsspannung | 12V DC / 24V DC | Unterstützte Batteriespannung | S. 4 |
| Abmessungen | 410 x 244 x 102 mm | Gerätegröße | S. 4 |
Wo es im PDF steht
- Frontpanel S. 6
- Rückpanel S. 8
- Batterieanschluss S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Rich Solar 2000W Wechselrichter. Lesen Sie das Dokument vollständig durch, bevor Sie das Gerät installieren oder in Betrieb nehmen. Bei technischen Fragen wenden Sie sich bitte an den Support unter 1-800-831-9889 oder per E-Mail an [email protected].
Produktbeschreibung und Sicherheit
Der Wechselrichter wandelt 12V/24V DC-Strom in 120V AC-Strom um. Er ist mit automatischen Schutzschaltungen ausgestattet, um das Gerät und die Batterie vor Überlastung zu schützen. Sicherheitshinweise:
- Der Ausgang kann lebensgefährlich sein.
- Halten Sie das Gerät von Hitzequellen, brennbaren Materialien und Feuchtigkeit fern.
- Sorgen Sie für ausreichende Belüftung, da das Gerät Wärme erzeugt.
- Betreiben Sie das Gerät nur mit der spezifizierten Eingangsspannung (12V oder 24V).
- Öffnen Sie das Gerät nicht; es enthält keine vom Benutzer zu wartenden Teile.
- Achten Sie auf korrekte Batteriepolarität, um Schäden zu vermeiden.
Installation und Anschluss
Für die Installation ist eine sorgfältige Planung erforderlich:
- Montage: Montieren Sie den Wechselrichter an einem sicheren Ort mit freiem Luftstrom.
- Verkabelung: Verwenden Sie Kabel mit geeignetem Querschnitt. Installieren Sie eine Sicherung in der positiven (+) Leitung so nah wie möglich an der Batterie.
- Erdung: Verbinden Sie den Erdungsanschluss mit einem geeigneten Erdungspunkt (Fahrzeugchassis, Boots-Erdungssystem oder Erdungsstab).
- Anschluss: Verbinden Sie zuerst die negative (-) Leitung, dann die positive (+) Leitung.
Bedienung und Anzeigen
Das Frontpanel verfügt über folgende Anzeigen und Bedienelemente:
- Power LED (Grün): Leuchtet bei normalem Betrieb.
- Ground Fault LED (Gelb): Zeigt eine Unterbrechung des Erdschlusskreises an.
- Fault LED (Rot): Leuchtet bei Überhitzung, Überlast, Unterspannung oder Überspannung.
- Ein-/Ausschalter: Steuert den AC-Ausgang.
Fehlerbehebung
Bei Problemen mit dem Wechselrichter beachten Sie folgende Hinweise:
- Keine Ausgangsspannung / Fault LED leuchtet: Prüfen Sie die Anschlüsse an Batterie und Wechselrichter. Reinigen und festziehen.
- Automatische Abschaltung: Lassen Sie das Gerät abkühlen, prüfen Sie die Belüftung und reduzieren Sie die Last. Prüfen Sie die Batteriespannung.
- Summendes Geräusch: Prüfen Sie die Eingangsspannung, laden Sie die Batterie oder ziehen Sie Kabelverbindungen nach.
Praktische Hilfe
Typische Probleme
Inverter schaltet ab (Fault LED leuchtet)
Überhitzung (abkühlen lassen), Überlast (Last reduzieren), niedrige Batteriespannung (Batterie laden/ersetzen).
Summendes Geräusch
Eingangsspannung zu niedrig, schwache Batterie oder lose Kabelverbindungen prüfen.
Vor der Verwendung
- Sicherstellen, dass die Eingangsspannung (12V oder 24V) zum Modell passt.
- Ausreichende Belüftung am Installationsort sicherstellen.
- Sicherung in der positiven Leitung installieren.
- Kabelquerschnitt und Länge gemäß Anforderungen prüfen.
- Erdung gemäß Anleitung herstellen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Dauerleistung
- 2000W
- Spitzenleistung
- 4000W
- Batterie-Unterspannungsschutz
- 10.0V (12V) / 20.0V (24V)
- Wirkungsgrad
- >88%
Abbildungen und Diagramme

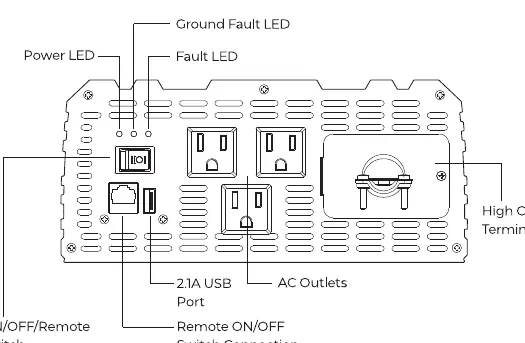

- Frontpanel: Zeigt Ein-/Ausschalter, USB-Port, AC-Steckdosen und LED-Statusanzeigen.

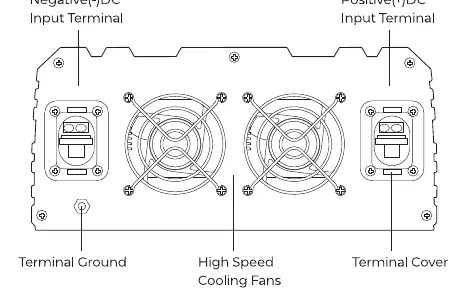

- Rückpanel: Zeigt DC-Eingangsklemmen (Plus/Minus), Erdungsanschluss und Lüfter.
- Batterie-Diagramm: Zeigt die korrekte Verkabelung mit Sicherung zwischen Batterie und Wechselrichter.
Modellkompatibilität
- Nur für 12V oder 24V DC-Systeme geeignet.
- Nicht für Geräte mit geerdetem Neutralleiter am AC-Ausgang verwenden.
- Nicht mit Geräten verwenden, die direkt an AC-Steckdosen zum Laden angeschlossen werden (z.B. bestimmte Taschenlampen).
