Bedienungsanleitung für Scosche PI200PS Wechselrichter
Erfahren Sie, wie Sie den Scosche PI200PS 200W Wechselrichter sicher installieren und bedienen. Diese Anleitung enthält Details zu Anschlüssen, LED-Statusanzeigen, technischen Spezifikationen und wichtigen Sicherheitshinweisen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Scosche PI200PS ist ein 200W Wechselrichter für 12V-Fahrzeuganschlüsse. Er wandelt 12V-Gleichstrom in 110V-Wechselstrom um und bietet zusätzlich USB-Ladeanschlüsse. Eine grüne LED zeigt den Normalbetrieb an, eine rote LED signalisiert Schutzmodi wie Überlastung oder Unterspannung. S. 2
Wichtigste Schritte
- Installation S. 2
Erste Inbetriebnahme
- Stellen Sie sicher, dass die 12V-Steckdose funktioniert, schließen Sie das Gerät an und schalten Sie es ein. S. 2
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät wechselt in den Schutzmodus (rote LED)
Das Gerät schaltet sich bei Überlastung, Überhitzung oder falscher Eingangsspannung automatisch ab und startet neu, sobald die Bedingungen normal sind.
S. 2Wartung und Reset
- Das Gerät setzt sich automatisch zurück, sobald die Betriebsbedingungen (Spannung, Temperatur, Last) wieder im Normalbereich liegen. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 12-15VDC | Erforderliche Eingangsspannung | S. 2 |
| AC-Ausgang | 110VAC, 60Hz, 200W | Ausgangsleistung für AC-Geräte | S. 2 |
| USB-Ausgang | 5VDC, 2.4A | Ausgangsleistung pro USB-Paar | S. 2 |
Wo es im PDF steht
- Sicherheitshinweise und Kontakt S. 1
- Technische Daten und Bedienung S. 2
- Sicherheitshinweise S. 3

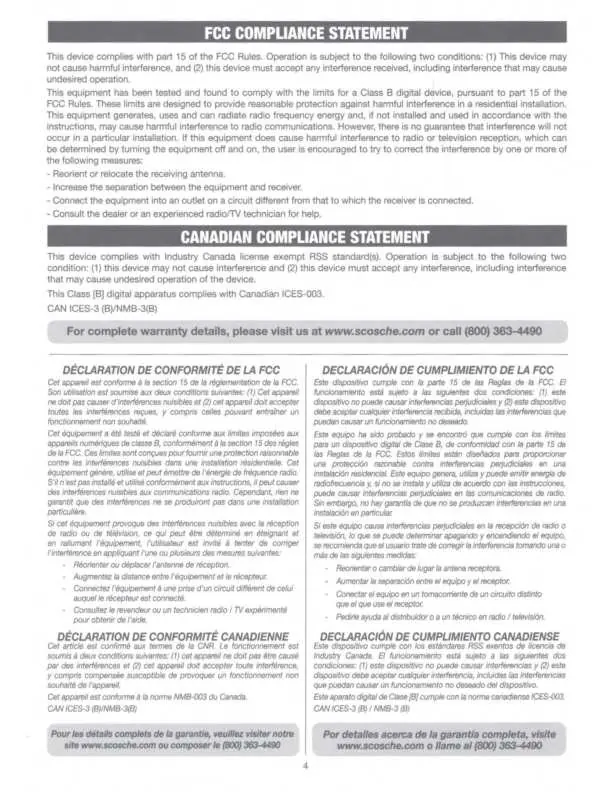

- Rechtliche Hinweise S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Scosche PI200PS ist ein mobiler Wechselrichter mit 200W Leistung, der für den Betrieb mit 12V-Stromanschlüssen in Fahrzeugen konzipiert ist. Wichtiger Hinweis: Das Gerät ist nicht für die Verwendung mit Zigarettenanzünder-Buchsen vorgesehen. Verwenden Sie ausschließlich geeignete 12V-Steckdosen. Achten Sie bei der Installation darauf, keine Kunststoffteile des Fahrzeugs zu beschädigen.
Produktübersicht
Das Gerät verfügt über folgende Komponenten:
- AC-Steckdosen (3): Zum Anschluss von Wechselstromgeräten.
- LED-Anzeigen (2): Zur Statusüberwachung (Grün = Betrieb, Rot = Schutzmodus).
- Netzschalter: Zum Ein- und Ausschalten des Geräts.
- USB-Anschlüsse (4): Zum Laden von USB-Geräten.
Installation und Betrieb
Stellen Sie vor der Inbetriebnahme sicher, dass Ihre 12V-Steckdose ordnungsgemäß funktioniert. Stecken Sie das 12V-Netzkabel in die Steckdose und schalten Sie das Gerät über den Netzschalter ein. Eine grüne LED bestätigt, dass das Gerät betriebsbereit ist.
LED-Statusanzeigen und Schutzmodi
Das Gerät wechselt automatisch in den Schutzmodus (rote LED), wenn einer der folgenden Zustände eintritt:
- Niedrige Eingangsspannung: Wenn die Spannung unter 10-11 VDC fällt.
- Hohe Eingangsspannung: Wenn die Spannung 15-16 VDC überschreitet.
- Thermischer Schutz: Wenn die interne Temperatur 85°C (185°F) übersteigt.
- Überlastschutz: Wenn die Last 232W überschreitet oder der USB-Ausgangsstrom über 7,1A liegt.
Sobald sich die Bedingungen normalisieren, setzt sich das Gerät automatisch zurück.

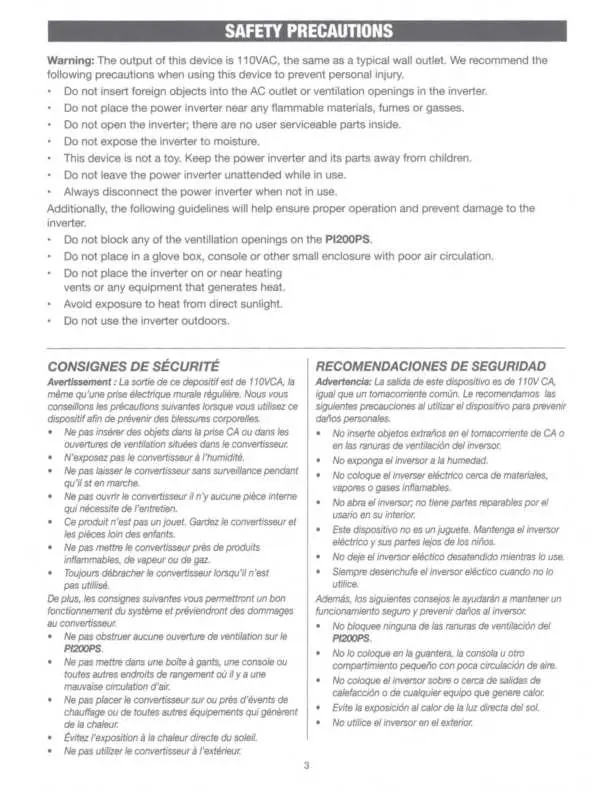

Sicherheitshinweise
- Blockieren Sie niemals die Belüftungsöffnungen des Geräts.
- Verwenden Sie das Gerät nicht in geschlossenen Räumen mit schlechter Belüftung (z. B. Handschuhfach).
- Halten Sie das Gerät von Feuchtigkeit, brennbaren Materialien, Dämpfen oder Gasen fern.
- Das Gerät ist kein Spielzeug und muss von Kindern ferngehalten werden.
- Trennen Sie das Gerät bei Nichtgebrauch immer von der Stromquelle.
- Nicht im Freien verwenden.
Technische Daten
- Eingang: 12-15VDC, 25A
- AC-Ausgang: 110VAC, 60Hz, 200W (1,8A)
- USB-Ausgänge 1 & 2: 5VDC, 2,4A gesamt
- USB-Ausgänge 3 & 4: 5VDC, 2,4A gesamt
Praktische Hilfe
Typische Probleme
Gerät schaltet sich ab (rote LED leuchtet)
Prüfen Sie auf Überlastung (>232W), Überhitzung, zu niedrige Eingangsspannung (15-16V).
Gerät lässt sich nicht einschalten
Überprüfen Sie, ob die 12V-Steckdose des Fahrzeugs funktioniert und ob das Kabel fest sitzt.
Vor der Verwendung
- Stellen Sie sicher, dass die 12V-Steckdose in einwandfreiem Zustand ist.
- Prüfen Sie, ob die Belüftungsöffnungen frei sind.
- Stellen Sie sicher, dass das Gerät nicht in einem geschlossenen Fach ohne Luftzirkulation platziert wird.
- Vergewissern Sie sich, dass die angeschlossene Last 200W nicht überschreitet.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Eingangsspannung
- 12-15VDC; das Gerät ist für den Betrieb an Fahrzeugbatterien ausgelegt.
Abbildungen und Diagramme
- A: AC-Steckdosen für den Anschluss von Geräten.
- B: LED-Anzeigen für den Betriebsstatus.
- C: Netzschalter zum Ein- und Ausschalten.
- D: USB-Anschlüsse zum Laden.
Modellkompatibilität
- Nur für 12V-Stromanschlüsse geeignet.
- Nicht für Zigarettenanzünder-Buchsen geeignet.
- Nicht für den Außenbereich geeignet.
