Bedienungsanleitung für Ryobi PCLBG06 18V 200W Stromquelle und Batterieladegerät

Schnelle Anleitung für die Ryobi PCLBG06 18V 200W Stromquelle und das Batterieladegerät. Erfahren Sie mehr über Betrieb, Sicherheitsregeln, LED-Anzeigen und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Ryobi PCLBG06 ist eine 18V 200W Stromquelle, die auch als Batterieladegerät fungiert. Sie bietet USB-A- und USB-C-Anschlüsse sowie eine 120V AC-Steckdose. S. 5

Wichtigste Schritte

  • Akku einsetzen und Power-Taste für 1 Sekunde drücken. S. 7

Erste Inbetriebnahme

  • Akku einsetzen, Power-Taste drücken, Gerät anschließen. S. 7

Probleme und Lösungen

Überlastung

Gerät trennen, Akku prüfen, neu starten.

S. 7, 8

Wartung und Reset

  • Bei Überlastung: Gerät trennen und Power-Taste drücken. S. 8

Technische Daten

Parameter Wert Hinweis Seiten
AC Output 120V, 1.67 Amps, 60Hz Ausgangsleistung der Steckdose. S. 5

Wo es im PDF steht

  • Sicherheit S. 2, 3
  • Bedienung S. 6, 7, 8
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
LED-Anzeigen des Ladegeräts Seite 8 Übersicht der Anschlüsse und Bedienelemente Seite 28

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für die Ryobi PCLBG06 18V 200W Stromquelle und das Batterieladegerät. Das Gerät dient zur Stromversorgung von USB-Geräten und 120V-Geräten sowie zum Laden von Ryobi 18V-Akkus.

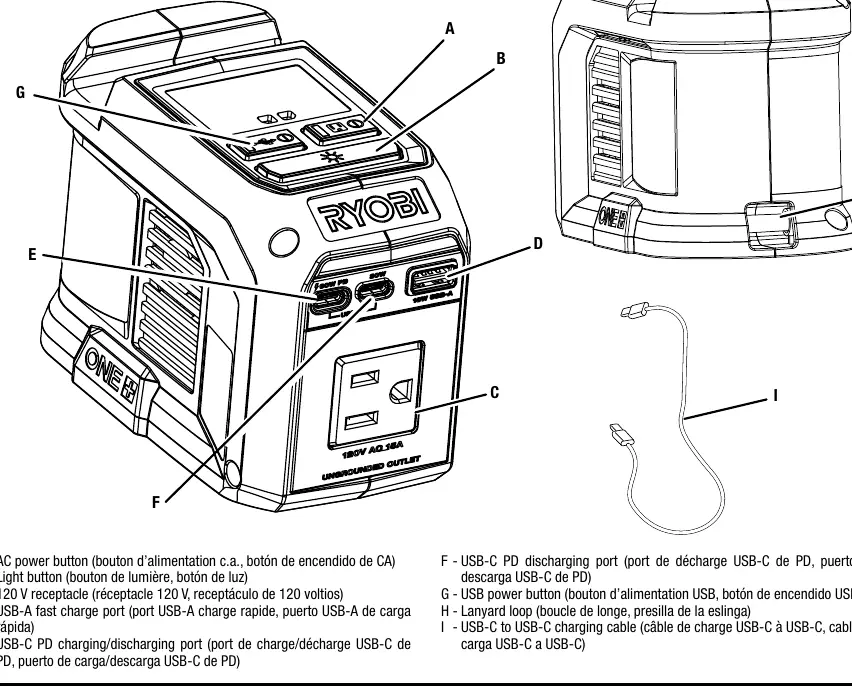

Übersicht der Anschlüsse und Bedienelemente
Übersicht der Anschlüsse und Bedienelemente

Produktbeschreibung

Das Gerät verfügt über eine 120V AC-Steckdose, USB-A- und USB-C-Ladeanschlüsse, eine LED-Arbeitsleuchte und Tasten zur Steuerung der AC- und DC-Ausgänge.

Bedienung

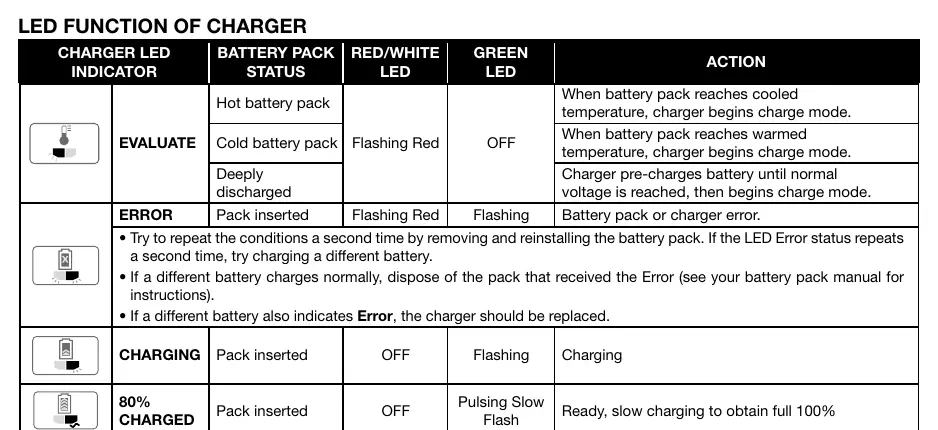

LED-Anzeigen des Ladegeräts
LED-Anzeigen des Ladegeräts
  • Stromquelle einschalten: Akku einsetzen und die Power-Taste für 1 Sekunde drücken.
  • USB-Geräte laden: Geräte an die USB-Anschlüsse anschließen.
  • 120V AC-Geräte betreiben: Gerät an die Steckdose anschließen und AC-Power-Taste drücken.
  • Akku laden: Über USB-C-Eingang (mindestens 30W empfohlen).
  • Hibernation-Modus: Schaltet das Gerät automatisch nach 3 Stunden ohne Last ab. Kann durch Tastenkombinationen (Task-Licht + USB- oder AC-Taste für 5 Sekunden) ein- oder ausgeschaltet werden.

Wartung

Regelmäßig auf beschädigte oder lose Teile prüfen. Kunststoffteile nur mit einem sauberen Tuch reinigen; keine Lösungsmittel verwenden. Gerät trocken und außerhalb der Reichweite von Kindern lagern.

Praktische Hilfe

Typische Probleme

Power-Taste blinkt rot

Überlastung. Gerät trennen, sicherstellen, dass der Akku geladen ist, und erneut versuchen.

Power-Taste blinkt gelb

Überhitzung. Gerät abkühlen lassen und erneut versuchen.

Power-Taste blinkt grün

Akku muss aufgeladen werden.

Vor der Verwendung

  • Akku auf festen Sitz prüfen
  • Gerät auf Beschädigungen untersuchen
  • Sicherstellen, dass die Lüftungsschlitze nicht blockiert sind
  • Kompatibilität der angeschlossenen Geräte prüfen
