Installationsanleitung für Planet Technology Industrial Managed Gigabit Switch IGS-4215...

Schnellstartanleitung für die Planet Technology Industrial Managed Gigabit Switches der IGS-4215 Serie. Erfahren Sie, wie Sie das Gerät verkabeln, die Konsolenverbindung einrichten, IP-Adressen konfigurieren und das Web-Management nutzen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Anschluss der Stromversorgung am Terminalblock Seite 5 Konfiguration der COM-Port-Einstellungen Seite 7 Position der Reset-Taste Seite 14

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der schnellen Installation der Planet Technology Industrial Managed Gigabit Switches der IGS-4215 Serie. Sie deckt die Modelle IGS-4215-8T4X, IGS-4215-8UP4X und IGS-4215-16T4X ab. Das Dokument führt durch die physische Installation, die Konsolenkonfiguration und den Zugriff auf das Web-Management-Interface.

Lieferumfang

Überprüfen Sie nach dem Auspacken, ob folgende Komponenten enthalten sind:

  • Industrial Managed Switch
  • Schnellinstallationsanleitung
  • Staubkappen (für RJ45 und SFP-Ports)
  • DIN-Schienen-Montageset
  • Wandmontageset

Verkabelung der Stromversorgung

Das Gerät verfügt über einen 6-poligen Terminalblock für die Stromversorgung.

Anschluss der Stromversorgung am Terminalblock
Anschluss der Stromversorgung am Terminalblock
  • Führen Sie die positiven/negativen DC-Stromkabel in die Kontakte 1 und 2 (Power 1) oder 5 und 6 (Power 2) ein.
  • Ziehen Sie die Schrauben der Kabelklemmen fest, um ein Lösen zu verhindern.
  • Verwenden Sie Kabel mit einer Stärke von 12 bis 24 AWG.
  • Der Eingangsspannungsbereich beträgt 9V bis 48V DC (unterstützt 24V AC).
  • Achtung: Bei dualer Stromversorgung müssen beide Eingänge die gleiche Spannung liefern.

Erdung

Die Erdung des Geräts ist zwingend erforderlich, um Schäden durch Blitzeinschläge oder elektrische Störungen zu vermeiden.

Terminal-Einrichtung

Zur Konfiguration über die Konsole:

Konfiguration der COM-Port-Einstellungen
Konfiguration der COM-Port-Einstellungen
  1. Verbinden Sie ein USB-Kabel mit dem USB-C-Konsolenanschluss des Switches und einem PC.
  2. Starten Sie ein Terminal-Emulationsprogramm (z.B. PuTTY oder Tera Term).
  3. Konfigurieren Sie den COM-Port mit folgenden Einstellungen: Baudrate 115200, Datenbits 8, Parität Keine, Stoppbits 1, Flusssteuerung Keine.

Anmeldung und Konfiguration

Nach dem Starten des Geräts erfolgt die Anmeldung:

  • Benutzername: admin
  • Passwort: sw + die letzten 6 Zeichen der MAC-Adresse (in Kleinbuchstaben).
  • Die MAC-Adresse finden Sie auf dem Etikett am Gerät.
  • Nach der ersten Anmeldung werden Sie aufgefordert, ein neues Passwort zu vergeben.

IP-Konfiguration

Die Standard-IP-Adresse ist 192.168.0.100 (Subnetzmaske 255.255.255.0). Um die IP-Adresse über die Konsole zu ändern, nutzen Sie den Befehl configure und anschließend ip address [IP] mask [MASK].

Web-Management

Nach der IP-Konfiguration können Sie das Web-Interface über einen Browser (Chrome, Edge, Firefox) aufrufen. Stellen Sie sicher, dass sich der PC im gleichen Subnetz befindet. Speichern Sie Änderungen über das Diskettensymbol im Menü, um sie dauerhaft zu übernehmen.

Zurücksetzen auf Werkseinstellungen

Falls Sie das Passwort oder die IP-Adresse vergessen haben, drücken Sie die Reset-Taste auf der Vorderseite für ca. 10 Sekunden, während das Gerät eingeschaltet ist.

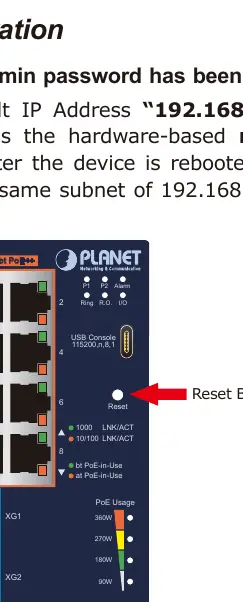

Position der Reset-Taste
Position der Reset-Taste

Praktische Hilfe

Typische Probleme

Passwort oder IP-Adresse vergessen

Drücken Sie die Reset-Taste auf der Vorderseite für ca. 10 Sekunden, um das Gerät auf die Werkseinstellungen zurückzusetzen.

Web-Oberfläche nicht erreichbar

Stellen Sie sicher, dass der PC im gleichen IP-Subnetz wie der Switch konfiguriert ist. Deaktivieren Sie vorübergehend Firewall oder Antivirensoftware.

Vor der Verwendung

  • Überprüfen Sie den Lieferumfang auf Vollständigkeit.
  • Stellen Sie sicher, dass ein Terminal-Emulator (z.B. PuTTY) auf dem PC installiert ist.
  • Vergewissern Sie sich, dass die Stromversorgung den Spezifikationen (9-48V DC / 24V AC) entspricht.
  • Stellen Sie sicher, dass die Erdung ordnungsgemäß angeschlossen ist.
  • Prüfen Sie die MAC-Adresse auf dem Geräteetikett für das Standard-Passwort.

Abbildungen und Diagramme

  • Abbildung 3-1 zeigt die Belegung des Terminalblocks für die Stromversorgung.
  • Abbildung 4-1 illustriert die Konsolenverbindung zwischen PC und Switch.
  • Abbildung 6-1 zeigt die Position der Reset-Taste.

Modellkompatibilität

  • Unterstützt Windows 8/10/11, MAC OS X, Linux und UNIX.
  • Empfohlene Browser: Google Chrome, Microsoft Edge, Firefox.
