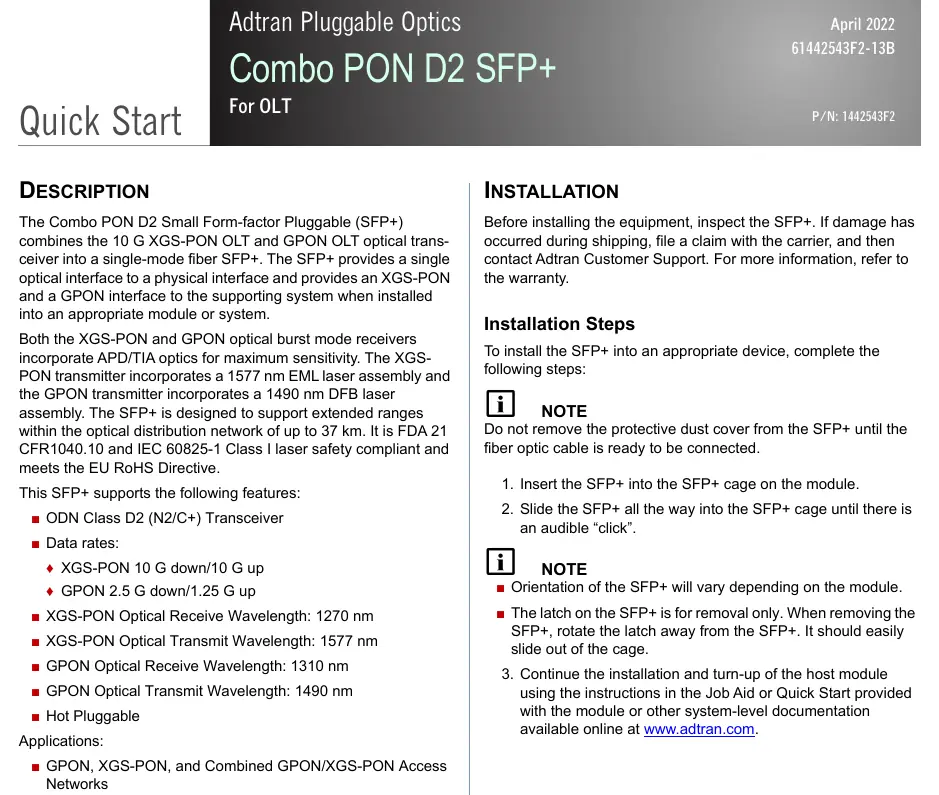

Adtran Combo PON D2 SFP+ Transceiver Schnellstartanleitung

Diese Schnellstartanleitung enthält wichtige Informationen zur Installation, den technischen Spezifikationen und den Sicherheitsvorkehrungen für den Adtran Combo PON D2 SFP+ Transceiver (Modell 1442543F2).

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Schnellstartanleitung für den Adtran Combo PON D2 SFP+ Transceiver. Es enthält Anweisungen zur sicheren Installation, technische Spezifikationen sowie regulatorische Hinweise. Bitte beachten Sie, dass das Modul nur von qualifiziertem Servicepersonal installiert werden sollte.

Produktbeschreibung

Der Combo PON D2 SFP+ Transceiver kombiniert 10 G XGS-PON OLT und GPON OLT optische Transceiver in einem einzigen Single-Mode-Glasfaser-SFP+. Er ist für den Einsatz in optischen Verteilungsnetzwerken (ODN) konzipiert und unterstützt Reichweiten von bis zu 37 km.

Installation

Vor der Installation muss das Gerät auf Transportschäden überprüft werden. Bei Schäden ist der Frachtführer zu kontaktieren.

Entfernen Sie die Staubschutzabdeckung erst, wenn das Glasfaserkabel bereit zum Anschluss ist.
Setzen Sie das SFP+ Modul in den SFP+ Käfig des Moduls ein.
Schieben Sie das SFP+ Modul vollständig in den Käfig, bis ein hörbares Klicken zu vernehmen ist.

Hinweis zur Entnahme: Die Verriegelung am SFP+ dient nur zur Entnahme. Drehen Sie die Verriegelung vom SFP+ weg, um das Modul leicht aus dem Käfig zu schieben.

Sicherheit und regulatorische Hinweise

ESD-Schutz: Elektrostatische Entladungen können elektronische Bauteile beschädigen. Tragen Sie beim Umgang mit dem Modul ein antistatisches Armband und verwenden Sie eine geerdete Arbeitsmatte.
Laser-Sicherheit: Das Produkt ist ein Laser der Klasse 1 gemäß FDA 21 CFR 1040.10, 1040.11 und IEC 60825-1.
Erdung: Das Host-System muss ordnungsgemäß geerdet sein, insbesondere wenn ein Schutzleiteranschluss (PE) vorhanden ist.

Technische Daten

Das Modul unterstützt XGS-PON (10 G Down/Up) und GPON (2.5 G Down/1.25 G Up). Der Betriebstemperaturbereich liegt zwischen -40°C und +70°C. Weitere Details zu Wellenlängen und Sendeleistungen finden Sie im Abschnitt 'Specifications' des Dokuments.

Praktische Hilfe

Typische Probleme

ESD-Schäden an elektronischen Komponenten

Tragen Sie beim Umgang mit dem Modul ein antistatisches Armband und arbeiten Sie auf einer geerdeten Matte.

Modul lässt sich nicht einsetzen

Prüfen Sie die Ausrichtung des SFP+ Moduls, da diese je nach Host-Modul variieren kann.

Transportschäden

Überprüfen Sie das Gerät vor der Installation. Bei Schäden melden Sie dies dem Frachtführer und kontaktieren Sie den Adtran-Kundendienst.

Vor der Verwendung

Prüfen Sie das SFP+ Modul auf sichtbare Transportschäden.
Stellen Sie sicher, dass Sie ein antistatisches Armband tragen.
Bereiten Sie eine geerdete Arbeitsfläche vor.
Entfernen Sie die Staubschutzabdeckung erst unmittelbar vor dem Anschluss des Glasfaserkabels.
Stellen Sie sicher, dass das Host-System ordnungsgemäß geerdet ist.

Technische Daten in der Praxis

XGS-PON Datenrate: 10 Gbit/s Downstream und 10 Gbit/s Upstream.
GPON Datenrate: 2.5 Gbit/s Downstream und 1.25 Gbit/s Upstream.
Betriebstemperatur: Geeignet für den Außeneinsatz in Umgebungen von -40°C bis +70°C.

Modellkompatibilität

Nur Adtran-eigene SFP+ Optiken verwenden; Systemintegrität mit Fremdherstellern nicht zertifiziert.
Nicht kompatibel mit SFP+ MSA.
Geeignet für den Einsatz in Central Offices und Außenanlagen (GR-3108-CORE).
