Bedienungsanleitung für Ozito PXBHS-100 Akku-Schlagbohrschrauber

Erfahren Sie, wie Sie Ihren Ozito PXBHS-100 Akku-Schlagbohrschrauber sicher bedienen, warten und Fehler beheben. Vollständige Anleitung zu Akku-Ladevorgängen, Bohreinstellungen und Wartung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Ozito PXBHS-100 ist ein bürstenloser 18V Akku-Schlagbohrschrauber. Er verfügt über ein 13mm Schnellspannbohrfutter, drei Betriebsarten (Bohren, Schrauben, Schlagbohren) und zwei Gänge. Er wird mit Akkus der Ozito Power X Change Serie betrieben. S. 1, 2, 5

Wichtigste Schritte

Akku laden S. 2, 3
Bohrer wechseln S. 4
Betriebsart wählen S. 5

Erste Inbetriebnahme

Akku vollständig aufladen, in das Gerät einsetzen, Bohrer montieren, Betriebsart wählen und Drehrichtung einstellen. S. 2, 3, 4, 5

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

LEDs am Ladegerät leuchten nicht

Stromverbindung und Sitz des Akkus prüfen.

S. 6

Kurze Akkulaufzeit

4-5 Ladezyklen abwarten.

S. 6

Wartung und Reset

Lüftungsschlitze sauber halten, Gerät trocken lagern, keine Lösungsmittel zur Reinigung verwenden. S. 6

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	18V	Betriebsspannung	S. 1
Bohrfutter	13mm	Größe des Schnellspannbohrfutters	S. 1
Max. Bohrleistung Holz	32mm	Maximale Bohrkapazität in Holz	S. 1

Wo es im PDF steht

Spezifikationen und Garantie S. 1
Produktübersicht und Laden S. 2
Bedienung und Funktionen S. 4, 5
Wartung und Fehlerbehebung S. 6

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

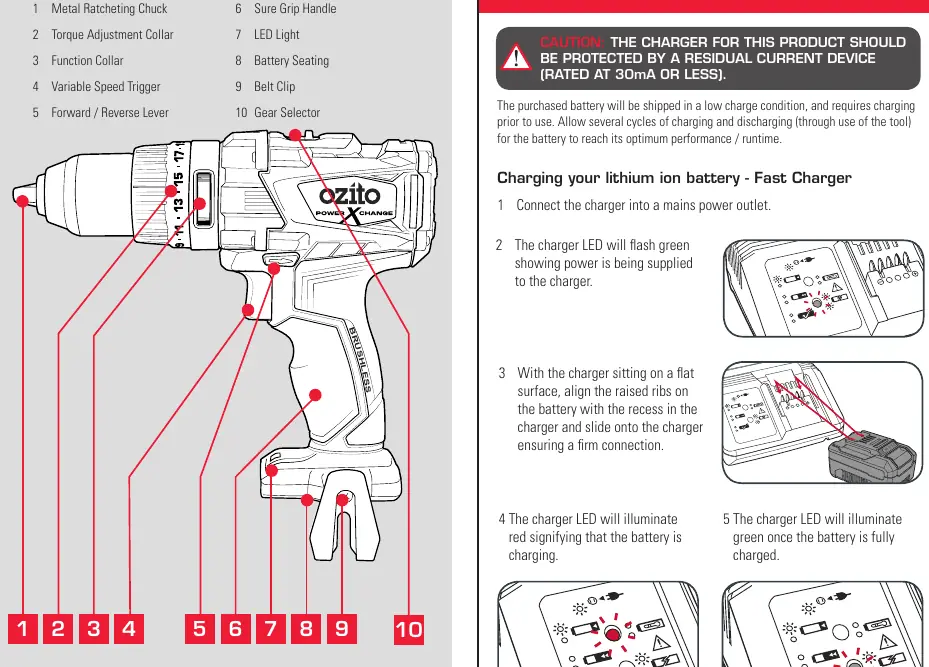

Übersicht der Komponenten des Schlagbohrschraubers

Seite 2

Seite 2

Seite 4

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Ozito PXBHS-100 Akku-Schlagbohrschraubers. Vor der ersten Inbetriebnahme muss der Akku vollständig geladen werden. Beachten Sie stets die Sicherheitshinweise, insbesondere beim Umgang mit dem Ladegerät und beim Bohren in Wände, um versteckte Leitungen zu vermeiden.

Produktübersicht

Der Schlagbohrschrauber verfügt über folgende Hauptkomponenten:

Metall-Schnellspannbohrfutter: Zum werkzeuglosen Wechseln von Bohrern.
Drehmomenteinstellring: Zur Anpassung der Kraft beim Schrauben.
Funktionswähler: Zum Umschalten zwischen Bohren, Schrauben und Schlagbohren.
Gangwahlschalter: Zur Wahl zwischen hohem Drehmoment (1. Gang) oder hoher Geschwindigkeit (2. Gang).
Variable Geschwindigkeitsregelung: Der Abzug steuert die Drehzahl stufenlos.

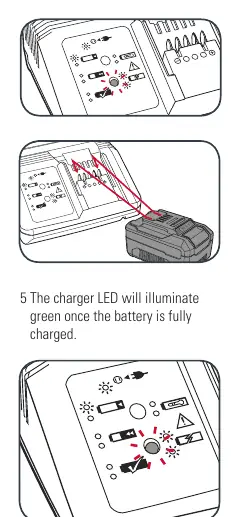

Akku und Laden

Der Akku wird in einem teilgeladenen Zustand geliefert und muss vor dem ersten Gebrauch vollständig aufgeladen werden. Der Ladevorgang erfolgt über ein kompatibles Ozito Power X Change Ladegerät:

Verbinden Sie das Ladegerät mit einer Steckdose.
Schieben Sie den Akku in das Ladegerät.
Die LED-Anzeige am Ladegerät signalisiert den Status (Rot = Laden, Grün = Vollständig geladen).
Bei Fehlern oder Überhitzung blinken beide LEDs oder leuchten dauerhaft.

Bedienung

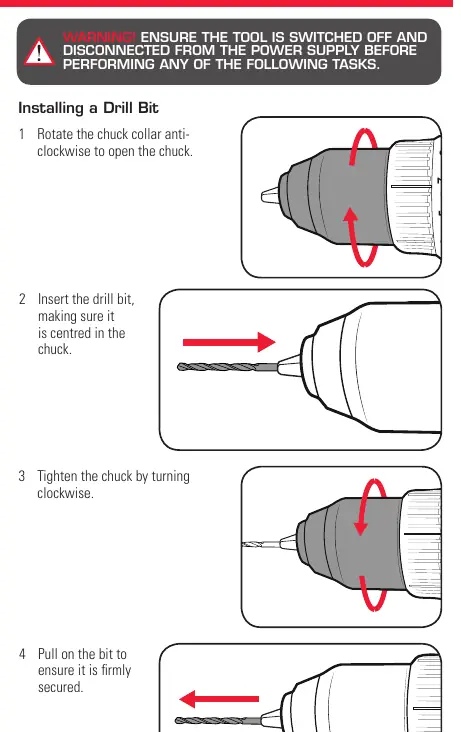

Bohrerwechsel: Drehen Sie das Bohrfutter gegen den Uhrzeigersinn, um es zu öffnen. Setzen Sie den Bohrer ein und drehen Sie das Futter im Uhrzeigersinn fest. Prüfen Sie den festen Sitz durch Ziehen am Bohrer.

Steuerung: Der Vorwärts-/Rückwärts-Hebel bestimmt die Drehrichtung. Der variable Geschwindigkeitsabzug ermöglicht eine präzise Steuerung der Drehzahl – je tiefer der Abzug gedrückt wird, desto schneller dreht sich der Bohrer.

Funktionen und Einstellungen

Der Funktionswähler ermöglicht drei Betriebsarten:

Bohren: Für Holz, Metall oder Kunststoff.
Schrauben: Hierbei kann das Drehmoment über den Einstellring angepasst werden, um Schrauben bündig zu versenken.
Schlagbohren: Für Beton, Ziegel oder Mauerwerk.

Wartung und Pflege

Um die Lebensdauer des Geräts zu verlängern, beachten Sie folgende Punkte:

Halten Sie die Lüftungsschlitze stets sauber und frei von Ablagerungen.
Reinigen Sie das Gehäuse nur mit einem Tuch, verwenden Sie keine Lösungsmittel.
Lagern Sie das Gerät an einem trockenen, frostfreien Ort außerhalb der Reichweite von Kindern.
Blasen Sie die Lüftungsschlitze regelmäßig mit Druckluft aus.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

LEDs am Ladegerät leuchten nicht: Prüfen Sie die Stromverbindung und den Sitz des Akkus.
Kurze Akkulaufzeit: Der Akku benötigt 4-5 Ladezyklen, um die volle Kapazität zu erreichen.
Abzug blockiert: Stellen Sie sicher, dass der Vorwärts-/Rückwärts-Hebel vollständig in der Endposition eingerastet ist.
Gerät schaltet ab: Dies kann durch Überlastung oder einen leeren Akku verursacht werden. Lassen Sie das Gerät abkühlen oder laden Sie den Akku auf.

Praktische Hilfe

Typische Probleme

LED-Leuchten am Ladegerät leuchten nicht

Prüfen Sie, ob das Ladegerät fest in der Steckdose steckt und der Akku korrekt im Ladegerät sitzt.

Akku hat kurze Laufzeit

Der Akku benötigt 4-5 Ladezyklen, um die volle Kapazität zu erreichen.

Variable Geschwindigkeitsregelung blockiert

Stellen Sie sicher, dass der Vorwärts-/Rückwärts-Hebel vollständig eingerastet ist (nicht in der Mittelstellung).

Gerät schaltet während des Betriebs ab

Das Gerät ist möglicherweise überlastet oder der Akku ist leer. Lassen Sie das Gerät abkühlen oder laden Sie den Akku auf.

Vor der Verwendung

Akku vor dem ersten Gebrauch vollständig aufladen.
Funktionswähler auf die gewünschte Betriebsart (Bohren, Schrauben, Schlagbohren) einstellen.
Vorwärts-/Rückwärts-Hebel auf die gewünschte Drehrichtung prüfen.
Sicherstellen, dass der Bohrer fest im Bohrfutter sitzt.
Lüftungsschlitze auf Sauberkeit prüfen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Max. Bohrleistung Holz: 32mm Durchmesser.
Max. Bohrleistung Metall: 10mm Durchmesser.
Max. Bohrleistung Mauerwerk: 13mm Durchmesser.

Abbildungen und Diagramme

Das Bohrfutter (1) dient zum Einspannen der Bohrer.
Der Funktionswähler (3) schaltet zwischen Bohren, Schrauben und Schlagbohren um.
Der Gangwahlschalter (10) regelt die Geschwindigkeit und das Drehmoment.

Modellkompatibilität

Kompatibel mit allen Akkus und Ladegeräten der Ozito Power X Change Serie.
