Bedienungsanleitung für Hitachi DH 20DV Akku-Bohrhammer

Detaillierte Bedienungsanleitung für den Hitachi DH 20DV Akku-Bohrhammer. Informationen zu Betrieb, Akku-Ladevorgang, Wartung, Sicherheitshinweisen und technischen Daten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Hitachi DH 20DV ist ein Akku-Bohrhammer mit zwei Modi: 'Rotation + Schlag' für Beton und 'Nur Rotation' für Holz/Metall. Er wird mit dem Ladegerät UC24YF und Akku EB24B betrieben. S. 1, 7, 11

Wichtigste Schritte

Akku laden S. 10
Bohrer wechseln S. 11
Betriebsmodus wählen S. 11

Erste Inbetriebnahme

Akku vollständig aufladen (ca. 60 Min). S. 7, 10
Bohrer in SDS-plus Aufnahme einsetzen. S. 11

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Ladegerät blinkt rot (0,2 Sek.)

Fremdkörper im Akkuschacht prüfen oder Service kontaktieren.

S. 11

Gerät überhitzt

15 Minuten abkühlen lassen.

S. 6, 11

Wartung und Reset

Regelmäßige Inspektion der Schrauben und Reinigung des Gehäuses. S. 12

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leerlaufdrehzahl	0 - 1150/min	Drehzahlbereich	S. 7
Leerlaufschlagzahl	0 - 4400/min	Schlagfrequenz	S. 7
Bohrkapazität Beton	20 mm	Max. Bohrdurchmesser	S. 7
Gewicht	3.7 kg	Gewicht des Bohrhammers	S. 7

Wo es im PDF steht

Sicherheitshinweise S. 6
Technische Daten S. 7
Bedienung S. 10, 11

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Informationen für den sicheren Betrieb und die Wartung des Hitachi DH 20DV Akku-Bohrhammers. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden. Das Gerät ist für das Bohren in Beton, Stahl und Holz sowie für das Eindrehen von Schrauben konzipiert.

Sicherheitshinweise

Tragen Sie bei der Arbeit einen Gehörschutz.
Prüfen Sie beim Bohren in Wände, Decken oder Böden auf verdeckte Stromleitungen.
Berühren Sie den Bohrer während oder unmittelbar nach dem Betrieb nicht, da er sehr heiß wird.
Halten Sie das Gerät immer fest am Hauptgriff und am Seitengriff, um Gegenkräfte zu kontrollieren.
Verwenden Sie nur das spezifizierte Ladegerät (UC24YF) und den spezifizierten Akku (EB24B).
Lassen Sie das Gerät bei kontinuierlichem Betrieb etwa 15 Minuten abkühlen, um Motor- und Schalterbeschädigungen zu vermeiden.

Akku und Ladegerät

Der Akku sollte bei einer Umgebungstemperatur von 20-25°C geladen werden. Laden Sie den Akku nicht bei Temperaturen unter 0°C oder über 40°C. Wenn der Akku nach dem Gebrauch heiß ist, lassen Sie ihn vor dem Laden abkühlen. Die Ladezeit für den EB24B beträgt ca. 60 Minuten.

Bedienung des Bohrhammers

Das Gerät verfügt über zwei Betriebsmodi, die über den Wechselknopf eingestellt werden:

Rotation + Schlagbohren: Zum Bohren von Ankerlöchern oder Löchern in Beton.
Nur Rotation: Zum Bohren in Stahl oder Holz sowie zum Eindrehen von Schrauben (erfordert optionales Zubehör wie Bohrfutter und Adapter).

Die Drehzahl kann durch die Stärke des Drucks auf den Auslöseschalter variiert werden.

Wartung und Inspektion

Inspektion: Überprüfen Sie regelmäßig alle Befestigungsschrauben auf festen Sitz.
Reinigung: Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch. Verwenden Sie keine chlorhaltigen Lösungsmittel, Benzin oder Farbverdünner.
Schmierung: Das Gerät verwendet ein spezielles Fett (FG-6A). Bei Fettverlust oder Wartungsbedarf wenden Sie sich bitte an ein autorisiertes Servicecenter.

Herstellerinformationen

Hitachi, Ltd.

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen

Praktische Hilfe

Typische Probleme

Akku lädt nicht oder Ladekontrollleuchte blinkt schnell (0,2 Sek.)

Prüfen Sie das Ladegerät auf Fremdkörper im Akkuschacht. Wenn keine vorhanden sind, liegt wahrscheinlich ein Defekt am Akku oder Ladegerät vor. Kontaktieren Sie den Kundendienst.

Gerät überhitzt bei Dauerbetrieb

Stoppen Sie die Arbeit und lassen Sie das Gerät ca. 15 Minuten ohne Last laufen oder ausgeschaltet abkühlen.

Bohrer lässt sich nicht aus dem Beton lösen

Verwenden Sie eine ziehende Bewegung beim Herausziehen des Bohrers, um ein Abbrechen zu vermeiden.

Vor der Verwendung

Akku vollständig aufladen.
Sicherstellen, dass der Bohrer korrekt montiert und gesichert ist.
Arbeitsbereich auf verdeckte Stromleitungen prüfen.
Gehörschutz anlegen.
Seitengriff fest montieren und sicher greifen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Leerlaufdrehzahl: 0 - 1150 U/min, steuerbar über den Schalter.
Leerlaufschlagzahl: 0 - 4400 Schläge/min.
Bohrkapazität Beton: Maximaler Durchmesser 20 mm.

Abbildungen und Diagramme

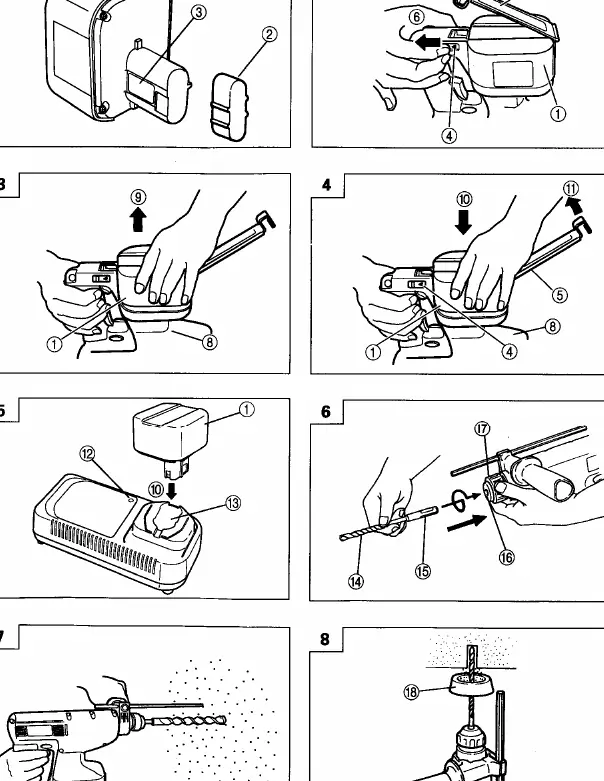

Fig. 2-4: Anleitung zum Entfernen und Einsetzen des Akkus.
Fig. 6: Montage und Demontage des Bohrers (SDS-plus).
Fig. 10: Einstellung der Betriebsmodi (Rotation + Schlag vs. Nur Rotation).

Modellkompatibilität

Nur Hitachi Akku EB24B verwenden.
Nur Hitachi Ladegerät UC24YF verwenden.
Für Bohrungen in Holz/Metall ist ein optionales Bohrfutter und Adapter erforderlich.
