Bedienungsanleitung Ozito 1250W 12L Nass- und Trockensauger VWD-1212
Schnelle Hilfe für den Ozito 1250W 12L Nass- und Trockensauger (VWD-1212). Erfahren Sie alles über Montage, Filterwechsel, Betrieb und Wartung Ihres Geräts.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den Zusammenbau, die Filterauswahl, den Betrieb und die Wartung des Ozito 1250W 12L Nass- und Trockensaugers. S. 1, 2, 3, 4
Wichtigste Schritte
- Zusammenbau des Geräts (Rollen, Motoreinheit, Griff) S. 2
- Auswahl und Installation des Filters (Nass vs. Trocken) S. 3
- Anschluss von Zubehör und Schlauch S. 3, 4
- Reinigung und Wartung S. 5
Erste Inbetriebnahme
- Rollen montieren: Tank umdrehen und Rollen in die Schlitze drücken, bis sie einrasten. S. 2
- Motoreinheit anbringen: An den Clips ausrichten und verriegeln. S. 2
- Griff anbringen: In den Schlitz auf der Oberseite schieben, bis er einrastet. S. 2
- Filter wählen: Schaumstofffilter für Nasssaugen, Filterbeutel für Trockensaugen. S. 3
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Motorgeräusch wird höher (pfeifend)
Schlauch oder Zubehör auf Blockaden prüfen, Filter prüfen, Behälter leeren.
S. 6Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Netzspannung | 220–240V ~ 50-60Hz | Erforderliche Stromversorgung | S. 1 |
| Eingangsleistung | 1250W | Leistungsaufnahme des Motors | S. 1 |
| Max. Saugleistung | 140mbar | Maximale Saugkraft | S. 1 |
| Luftstrom | 27L/s | Durchflussrate der Luft | S. 1 |
| Luftleistung | 175W | Air Watts | S. 1 |
| Tankkapazität | 12L | Volumen des Auffangbehälters | S. 1 |
| Schlauchdurchmesser | 35mm | Durchmesser des Saugschlauchs | S. 1 |
| IP-Schutzart | IPX4 | Schutz gegen Spritzwasser | S. 1 |
| Gewicht | 2.7kg | Gerätegewicht | S. 1 |
Wo es im PDF steht
- Spezifikationen, Garantie, Lieferumfang S. 1
- Produktübersicht, Montage S. 2
- Filterauswahl, Zubehör S. 3
- Bedienung, Sicherheitshinweise S. 4
- Wartung, Symbole, Entsorgung S. 5
- Sicherheitshinweise S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Ozito 1250W 12L Nass- und Trockensauger ist ausschließlich für den Heimgebrauch (DIY) konzipiert. Beachten Sie vor der Inbetriebnahme unbedingt die Filterwahl: Verwenden Sie für das Nasssaugen den Schaumstofffilter und für das Trockensaugen den Filterbeutel. Das Gerät verfügt über einen Sicherheits-Schwimmer, der die Saugleistung automatisch stoppt, wenn der Tank voll ist oder das Gerät umkippt.
Montage
Vor der Montage sicherstellen, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist.
- Rollen anbringen: Tank umdrehen und die vier Rollen fest in die vorgesehenen Schlitze drücken, bis sie einrasten.
- Motoreinheit: Die Motoreinheit auf den Tank setzen, ausrichten und die Sicherungsclips am Tank einhaken und festdrücken.
- Griff: Den Griff in den Schlitz an der Oberseite der Motoreinheit schieben, bis er einrastet.
Filterwahl
Der korrekte Filter ist entscheidend für die Funktion und Lebensdauer des Geräts.
- Nasssaugen: Verwenden Sie den Schaumstofffilter. Stellen Sie sicher, dass keine Luft ungefiltert durch den Filterkäfig gesaugt wird. Verwenden Sie beim Nasssaugen keinen Filterbeutel oder Staubbeutel.
- Trockensaugen: Verwenden Sie den Filterbeutel. Dieser muss den Filterkäfig vollständig abdecken.
- Zusätzlicher Staubbeutel: Für feinen, trockenen Schmutz wird die Verwendung eines 20-Liter-Staubbeutels empfohlen, um den Filterbeutel zu schonen und die Saugkraft zu erhalten.
Betrieb
Verbinden Sie den Saugschlauch für den Saugbetrieb mit dem Einlassanschluss am Tank. Für die Blasfunktion schließen Sie den Schlauch am Auslassanschluss an der Rückseite des Motors an.
- Ein- und Ausschalten: Nutzen Sie den Schalter an der Oberseite. Position 'I' schaltet das Gerät ein, Position '0' schaltet es aus.
- Verlängerungsrohre: Diese können zur Reichweitenverlängerung mit dem Schlauchadapter verbunden werden.
- Werkzeuge: Nutzen Sie die Bodendüse für große Flächen und die Fugendüse für enge Ecken.
Wartung und Reinigung
Trennen Sie das Gerät vor jeder Wartung vom Stromnetz.
- Reinigen Sie das Gerät sofort nach Gebrauch.
- Wischen Sie das Gehäuse mit einem feuchten Tuch und etwas milder Seife ab. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel.
- Reinigen Sie den Tank und den Schaumstofffilter unter fließendem Wasser und lassen Sie den Filter vor der erneuten Verwendung vollständig an der Luft trocknen.
- Lagern Sie das Gerät an einem trockenen, für Unbefugte unzugänglichen Ort.
Praktische Hilfe
Typische Probleme
Motorgeräusch wird höher
Prüfen Sie auf verstopfte Schläuche, verstopfte Filter oder einen vollen Tank.
Saugkraft stoppt plötzlich beim Nasssaugen
Der Sicherheits-Schwimmer hat ausgelöst, weil der Tank voll ist. Schalten Sie das Gerät aus und leeren Sie den Tank.
Gerät kippt um
Der Sicherheits-Schwimmer blockiert die Saugfunktion. Schalten Sie das Gerät aus, stellen Sie es aufrecht hin und warten Sie, bis sich der Schwimmer zurücksetzt.
Vor der Verwendung
- Spannung der Stromquelle prüfen (220-240V).
- Sicherstellen, dass der richtige Filter (Schaumstoff für Nass, Beutel für Trocken) fest sitzt.
- Prüfen, ob der Schlauch frei von Blockaden ist.
- Sicherstellen, dass der Tank leer ist.
- RCD (Fehlerstromschutzschalter) mit 30mA oder weniger verwenden.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

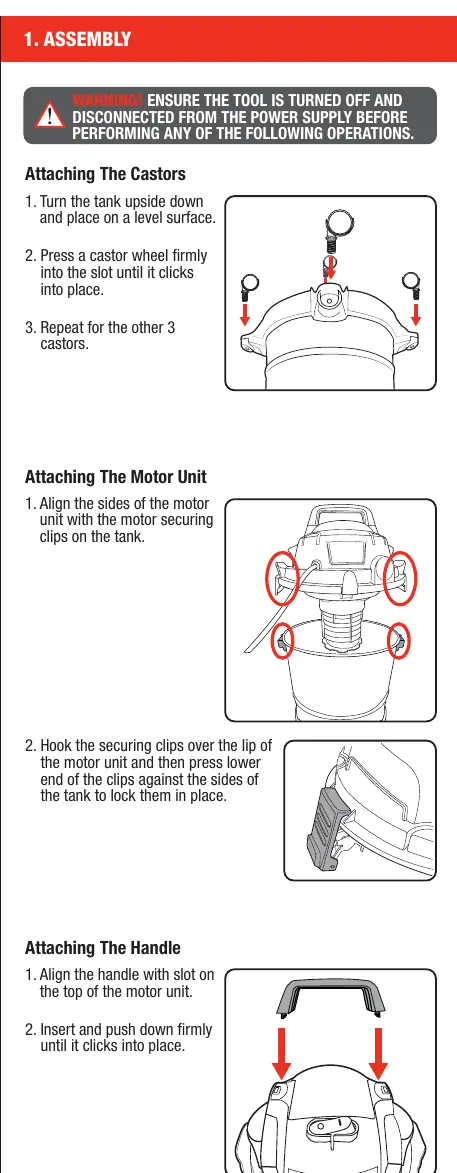

- Die Montageanleitung zeigt das Einrasten der Rollen, das Befestigen der Motoreinheit mit Clips und das Einsetzen des Griffs.
- Die Filteranleitung illustriert das Überziehen des Schaumstofffilters bzw. Filterbeutels über den Filterkäfig.
- Die Anschlussdiagramme zeigen den Unterschied zwischen Sauganschluss (Tank) und Blasanschluss (Motorrückseite).
Modellkompatibilität
- Nur für den Heimgebrauch (DIY) bestimmt.
- Nicht für brennbare Flüssigkeiten geeignet.
- Nicht für Asbest oder Asbeststaub geeignet.
