Reparaturanleitung für Ryobi P215 18V 2-Gang-Bohrschrauber
Detaillierte Reparaturanleitung und Ersatzteilliste für den Ryobi P215 18V 2-Gang-Bohrschrauber. Enthält eine Explosionszeichnung, eine vollständige Teileliste mit Herkunftsland-spezifischen Nummern sowie einen Schaltplan für elektrische...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist ein Reparaturblatt für den Ryobi P215 18V 2-Gang-Bohrschrauber. Es enthält eine Explosionszeichnung, eine Ersatzteilliste und einen Schaltplan. S. 1, 2, 3, 4
Wichtigste Schritte
- Identifizierung von Ersatzteilen S. 2, 3
- Überprüfung der elektrischen Verkabelung S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 18 V | Betriebsspannung | S. 1 |
| Bohrfutter | 1/2 in. | Größe des Bohrfutters | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Titelseite S. 1
- Explosionszeichnung S. 2
- Teileliste S. 3
- Schaltplan S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist ein offizielles Reparaturblatt für den Ryobi P215 18V 2-Gang-Bohrschrauber. Es dient als Referenz für Techniker und Benutzer, die Reparaturen durchführen oder Ersatzteile identifizieren müssen. Das Dokument enthält keine Bedienungsanleitung für den täglichen Gebrauch, sondern konzentriert sich auf den Aufbau und die elektrische Verkabelung des Geräts.
Explosionszeichnung und Ersatzteile

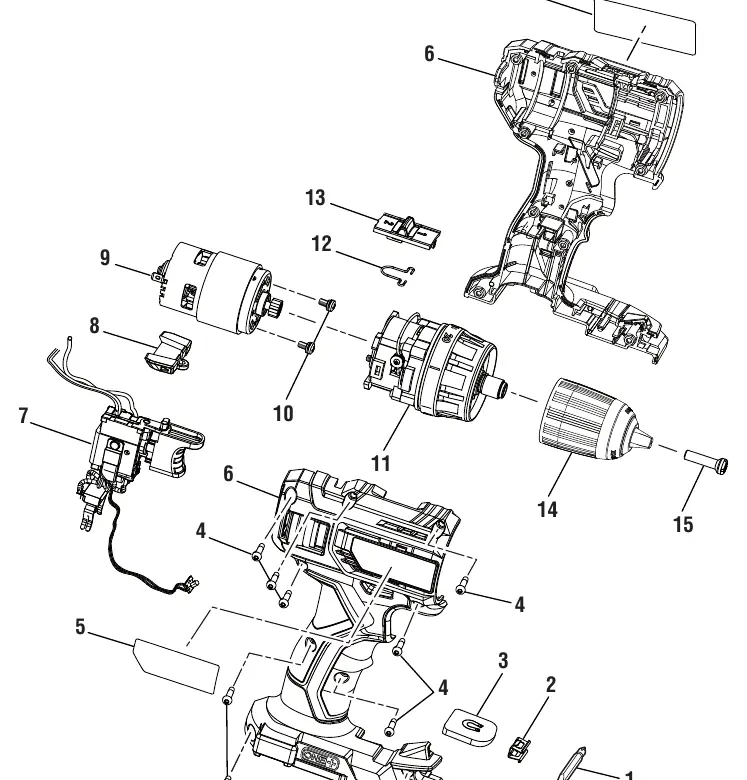

Die Explosionszeichnung auf Seite 2 zeigt die detaillierte Anordnung aller Komponenten des Bohrschraubers. Jedes Bauteil ist mit einer Schlüsselnummer (Key No.) versehen, die in der Teileliste auf Seite 3 aufgeführt ist.
- Identifizierung: Suchen Sie das Bauteil in der Zeichnung und notieren Sie die Schlüsselnummer.
- Teileliste: Verwenden Sie die Tabelle auf Seite 3, um die entsprechende Teilenummer (Part No.) zu finden.
- Herkunftsland beachten: Einige Teile haben unterschiedliche Nummern, abhängig vom Herkunftsland des Geräts (CN für China, VN für Vietnam). Prüfen Sie das Typenschild Ihres Geräts, um die korrekte Teilenummer zu bestellen.
Schaltplan

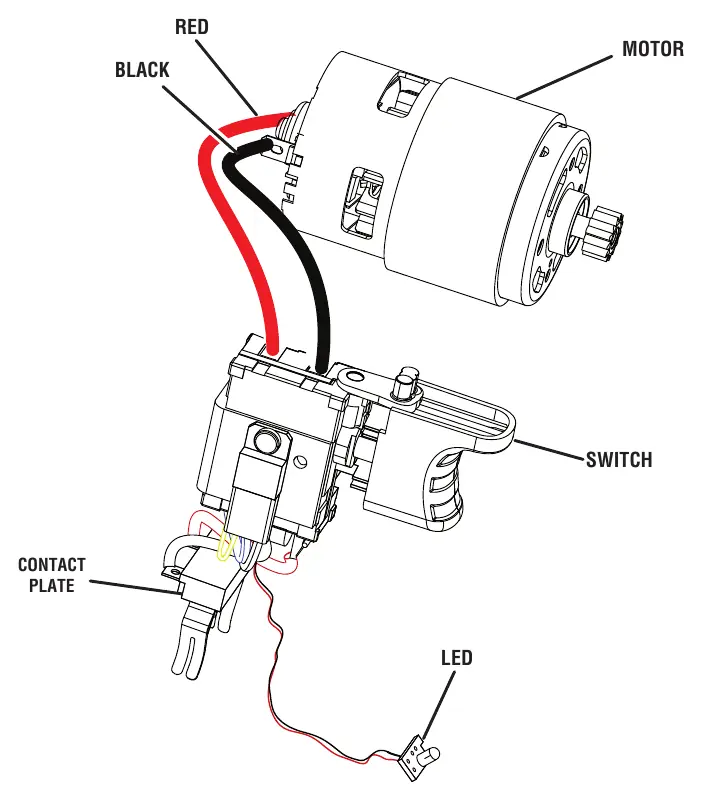

Auf Seite 4 finden Sie den Schaltplan des Geräts. Dieser zeigt die elektrische Verbindung zwischen dem Schalter, dem Motor, der Kontaktplatte und der LED. Nutzen Sie diesen Plan, um bei elektrischen Problemen die korrekte Verkabelung zu überprüfen.
Praktische Hilfe
Typische Probleme
Motor läuft nicht
Überprüfen Sie die Verkabelung gemäß dem Schaltplan auf Seite 4 auf lose Verbindungen oder Kabelbrüche.
Ersatzteil passt nicht
Stellen Sie sicher, dass Sie die Teilenummer für das richtige Herkunftsland (CN oder VN) gemäß dem Typenschild Ihres Geräts gewählt haben.
Vor der Verwendung
- Identifizieren Sie das Herkunftsland (CN oder VN) auf dem Typenschild des Geräts.
- Vergleichen Sie die Schlüsselnummer aus der Explosionszeichnung mit der Tabelle auf Seite 3.
- Stellen Sie sicher, dass Sie bei der Bestellung von Teilen die korrekte Teilenummer für Ihre spezifische Geräteversion verwenden.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Explosionszeichnung (Seite 2) zeigt die Montageposition aller internen und externen Komponenten.
- Der Schaltplan (Seite 4) verdeutlicht die elektrische Verbindung zwischen Schalter, Motor und LED.
Modellkompatibilität
- Teile können je nach Herstellungsort (China 'CN' oder Vietnam 'VN') variieren. Achten Sie auf die entsprechenden Suffixe in der Teileliste.
