Bedienungsanleitung Schlagbohrmaschine Fieldmann FDV 200502-E
Schnelle Hilfe und Bedienungsanleitung für die Fieldmann FDV 200502-E Schlagbohrmaschine. Erfahren Sie alles über Inbetriebnahme, Sicherheit, technische Daten und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Fieldmann FDV 200502-E ist eine Schlagbohrmaschine mit 500W Leistung, geeignet für Bohr- und Schlagbohrarbeiten. Sie verfügt über ein Schnellspannbohrfutter (bis 13 mm) und eine variable Drehzahlregelung. S. 1, 8, 9, 10
Wichtigste Schritte
- Umschalten zwischen Bohren und Schlagbohren S. 9
- Drehzahl regulieren S. 9
Erste Inbetriebnahme
- Gerät auspacken, auf Vollständigkeit prüfen, Sicherheitshinweise lesen und Netzspannung prüfen. S. 5, 6, 8
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät startet nicht
Netzanschluss prüfen, Kabel/Stecker von Fachmann prüfen lassen.
S. 11
Leistungsabfall
Verlängerungskabel prüfen, Lüftungsschlitze reinigen.
S. 11Wartung und Reset
- Lüftungsschlitze reinigen, Bohrer bei Verschleiß austauschen, Schrauben nachziehen. S. 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 230V / 50Hz | Netzanschluss | S. 10 |
| Leistung | 500W | Leistungsaufnahme | S. 10 |
| Drehzahl | 0-3000 U/min | Leerlaufdrehzahl | S. 10 |
| Bohrleistung | 13 mm | Maximaler Bohrdurchmesser | S. 10 |
Wo es im PDF steht
- Produktübersicht S. 3
- Sicherheitshinweise S. 5, 6, 8
- Technische Daten S. 10
- Fehlerbehebung S. 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung der Schlagbohrmaschine Fieldmann FDV 200502-E. Vor der ersten Inbetriebnahme ist es wichtig, die Sicherheitshinweise zu lesen und das Gerät auf Transportschäden zu prüfen. Bewahren Sie die Originalverpackung und den Kaufbeleg für Garantiezwecke auf.
Produktbeschreibung
Die Schlagbohrmaschine verfügt über folgende Bedienelemente:
- 1: Hauptschalter (Ein/Aus)
- 2: Feststellknopf für den Schalter
- 3: Drehzahlregler
- 4: Drehrichtungsumschalter
- 6: Umschalter Bohren/Schlagbohren
- 7: Zusatzhandgriff
- 8: Tiefenanschlag
- 9: Schnellspannbohrfutter
- 10: Lüftungsschlitze
- 11: Netzkabel
Inbetriebnahme und Bedienung
Bohren und Schlagbohren: Nutzen Sie den Umschalter (6) zur Auswahl der Betriebsart. Schieben Sie den Schalter nach rechts für normales Bohren (Holz, Metall) und nach links für Schlagbohren (Beton, Ziegel).
Drehzahlregelung: Die Drehzahl wird durch den Druck auf den Hauptschalter (1) gesteuert. Ein sanfter Druck ermöglicht einen langsamen Start. Der Drehzahlregler (3) am Schalter dient zur weiteren Anpassung.
Bohrfutter: Das Schnellspannbohrfutter ermöglicht den werkzeuglosen Wechsel von Bohrern bis zu einem Durchmesser von 13 mm. Achten Sie darauf, dass das Futter fest sitzt.

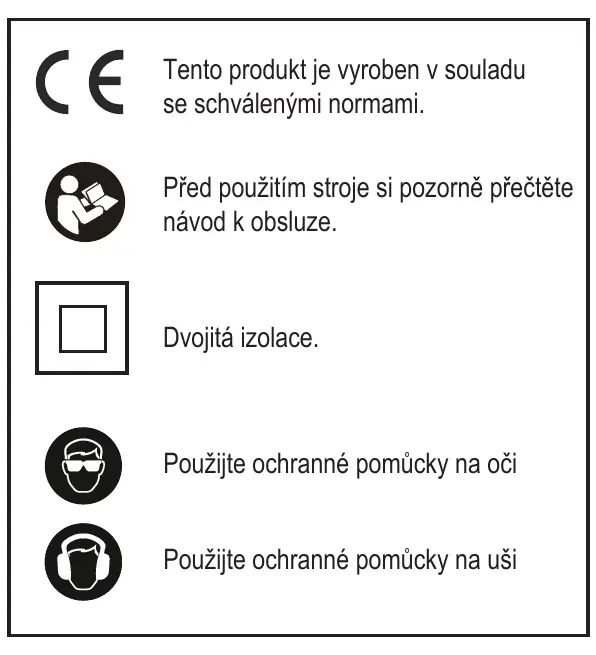

Sicherheitshinweise
- Tragen Sie bei der Arbeit eine Schutzbrille und Gehörschutz, insbesondere beim Schlagbohren.
- Verwenden Sie immer den mitgelieferten Zusatzhandgriff, um die Kontrolle über das Gerät zu behalten.
- Prüfen Sie vor dem Bohren mit einem Detektor, ob sich Strom-, Wasser- oder Gasleitungen in der Wand befinden.
- Ziehen Sie bei Nichtgebrauch, vor Wartungsarbeiten oder beim Wechseln von Zubehör immer den Netzstecker.
- Vermeiden Sie eine Überlastung des Motors.
Wartung und Fehlerbehebung
Halten Sie die Lüftungsschlitze sauber, um eine Überhitzung zu vermeiden. Bei Problemen wie Leistungsabfall oder übermäßigen Vibrationen prüfen Sie zunächst, ob der Bohrer stumpf ist, das Verlängerungskabel geeignet ist oder Schrauben locker sitzen. Sollten diese Maßnahmen nicht helfen, wenden Sie sich an einen autorisierten Fachmann.
Technische Daten
Das Gerät arbeitet mit einer Spannung von 230V/50Hz und einer Leistungsaufnahme von 500W. Die Leerlaufdrehzahl beträgt 0-3000 U/min. Die maximale Bohrleistung in Materialien beträgt 13 mm.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie, ob der Netzstecker eingesteckt ist. Lassen Sie Kabel oder Stecker bei Defekt von einem Elektriker prüfen.
Gerät erreicht nicht die volle Leistung
Verwenden Sie ein geeignetes Verlängerungskabel, prüfen Sie die Stromquelle und reinigen Sie die Lüftungsschlitze.
Übermäßige Vibrationen oder Lärm
Prüfen Sie, ob der Bohrer stumpf oder beschädigt ist und ziehen Sie alle Schrauben und Muttern fest.
Vor der Verwendung
- Prüfen Sie die Kompatibilität der Netzspannung (230V).
- Kontrollieren Sie das Gerät und das Kabel auf Beschädigungen.
- Stellen Sie sicher, dass der Zusatzhandgriff montiert ist.
- Tragen Sie geeignete Schutzausrüstung (Brille, Gehörschutz).
- Sichern Sie das Werkstück in einem Schraubstock.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leistungsaufnahme
- 500W - Motorleistung des Geräts.
- Max. Bohrleistung
- 13 mm - Maximaler Durchmesser für Bohrer im Futter.
- Schutzklasse
- II - Doppelte Isolierung.
Abbildungen und Diagramme
- Teil 6: Umschalter zwischen Bohren (rechts) und Schlagbohren (links).
- Teil 9: Schnellspannbohrfutter für den werkzeuglosen Wechsel.
- Teil 7: Zusatzhandgriff für sichere Führung.
Modellkompatibilität
- Geeignet für Holz, Metall, Ziegel und Beton.
- Nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet.
