Bedienungsanleitung für Schlagbohrmaschine Fieldmann FDV 2001-E / FDV 2002-E
Schnellstartanleitung und Bedienungshilfe für die Fieldmann Schlagbohrmaschine FDV 2001-E und FDV 2002-E. Erfahren Sie alles über Sicherheit, Inbetriebnahme, Bohrfunktionen und technische Daten.
PDF-Quelle: CS · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Fieldmann FDV 2001-E/2002-E ist eine Schlagbohrmaschine mit 810W Leistung, variabler Drehzahl (0-3000 U/min) und einem Schnellspannbohrfutter. Sie ist für Bohr- und Schlagbohrarbeiten in verschiedenen Materialien geeignet. S. 7, 8, 9
Wichtigste Schritte
- Umschalten zwischen Bohren und Schlagbohren S. 8
- Werkzeugwechsel S. 8
Probleme und Lösungen
Motor stoppt
Vermeiden Sie Überlastung des Motors.
S. 5Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 810W | Motorleistung | S. 9 |
| Drehzahl | 0-3000 U/min | Leerlaufdrehzahl | S. 9 |
| Max. Bohrleistung | 13 mm | Maximaler Bohrdurchmesser | S. 9 |
Wo es im PDF steht
- Teileübersicht S. 2
- Technische Daten S. 9
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Schlagbohrmaschinen Fieldmann FDV 2001-E und FDV 2002-E. Sie enthält wichtige Sicherheitshinweise, Anleitungen zur Inbetriebnahme, Bedienung und Wartung. Bitte lesen Sie das Dokument vor der ersten Verwendung sorgfältig durch, um Verletzungen und Schäden am Gerät zu vermeiden.
Produktbeschreibung
Die Schlagbohrmaschine ist für das Bohren in Ziegel, Beton, Holz, Metall, Keramik und Kunststoff konzipiert. Bei Modellen mit Rechts-/Linkslauf ist sie zudem zum Schrauben und Gewindeschneiden geeignet.

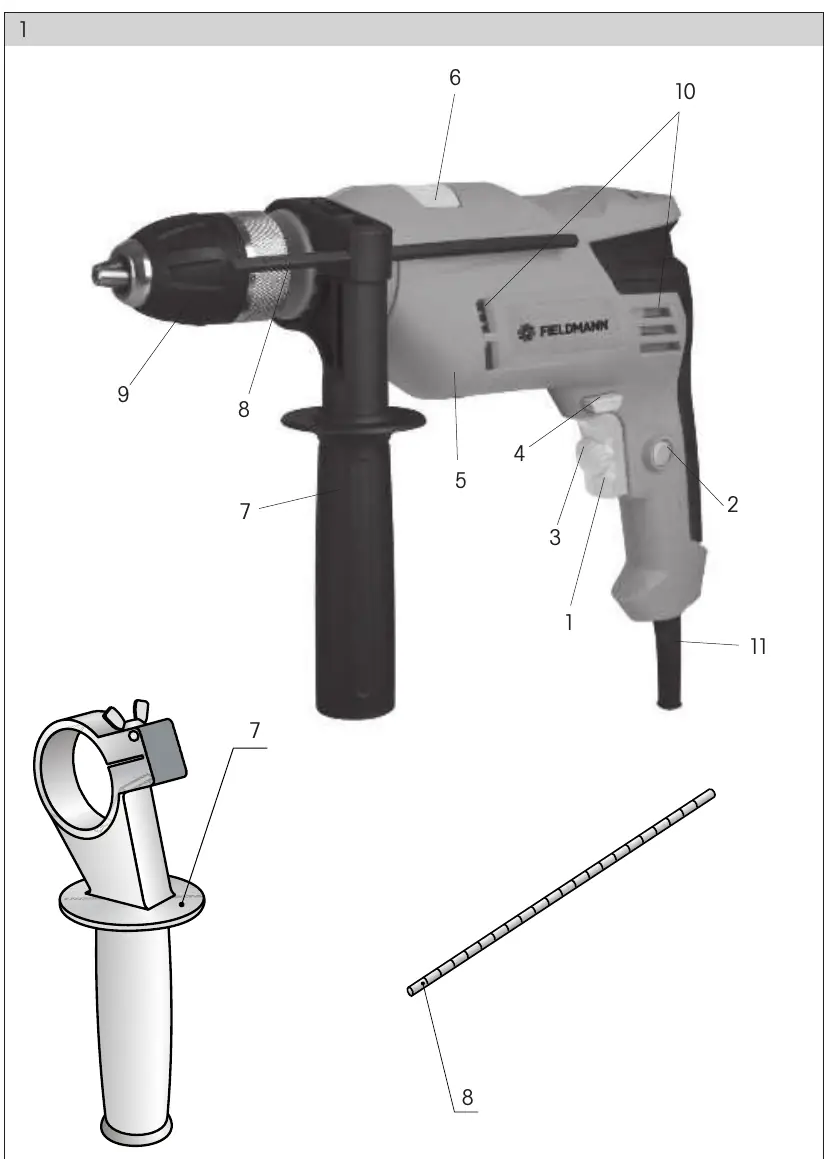

- 1: Hauptschalter (Ein/Aus)
- 2: Feststellknopf für Schalter
- 3: Drehzahlregler
- 4: Drehrichtungsumschalter
- 6: Umschalter Bohren / Schlagbohren
- 7: Zusatzhandgriff
- 8: Bohrtiefenanschlag
- 9: Schnellspannbohrfutter
- 10: Lüftungsschlitze
Inbetriebnahme und Bedienung
Bohren vs. Schlagbohren: Nutzen Sie den Umschalter (6) am oberen Gehäuse. Schieben Sie den Schalter nach rechts für normales Bohren (Holz/Metall) und nach links für Schlagbohren (Beton).
Drehzahlregelung: Die Drehzahl wird über den Druck auf den Hauptschalter (1) gesteuert. Ein geringerer Druck ermöglicht einen langsamen, kontrollierten Start. Der Drehzahlregler (3) am Schalter dient zur Feinjustierung.
Bohrfutter: Das Gerät ist mit einem Schnellspannbohrfutter ausgestattet, das den Werkzeugwechsel ohne Schlüssel ermöglicht. Achten Sie darauf, dass das Futter fest angezogen ist.
Sicherheitshinweise
- Verwenden Sie vor dem Bohren ein Ortungsgerät, um Strom-, Wasser- und Gasleitungen zu finden.
- Tragen Sie bei Schlagbohrarbeiten immer einen Gehörschutz.
- Verwenden Sie stets den mitgelieferten Zusatzhandgriff, um die Kontrolle über das Werkzeug zu behalten.
- Ziehen Sie bei Werkzeugwechseln oder Wartungsarbeiten immer den Netzstecker.
- Vermeiden Sie eine Überlastung des Motors.
- Tragen Sie keine weite Kleidung oder Schmuck, die sich in beweglichen Teilen verfangen könnten.
Technische Daten
- Spannung: 230V / 50Hz
- Leistungsaufnahme: 810W
- Drehzahl: 0-3000 U/min
- Max. Bohrleistung: 13 mm
- Kabellänge: 1,8 m
- Schutzklasse: II
Praktische Hilfe
Typische Probleme
Motor stoppt bei Belastung
Verringern Sie den Druck auf das Werkstück. Überlasten Sie das Gerät nicht bis zum Stillstand.
Bohrer rutscht im Futter
Stellen Sie sicher, dass das Schnellspannbohrfutter fest angezogen ist und der Bohrer korrekt zentriert wurde.
Vor der Verwendung
- Überprüfen Sie das Gerät auf Transportschäden.
- Stellen Sie sicher, dass die Netzspannung mit dem Gerät kompatibel ist.
- Prüfen Sie, ob der richtige Bohrer für das Material eingesetzt ist.
- Tragen Sie geeignete Schutzausrüstung (Brille, Gehörschutz).
- Montieren Sie den Zusatzhandgriff für einen sicheren Halt.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leistung (810W)
- Die Leistungsaufnahme des Motors bestimmt die Kraft beim Bohren.
- Drehzahl (0-3000 U/min)
- Variable Geschwindigkeit, steuerbar über den Hauptschalter.
- Max. Bohrleistung (13 mm)
- Der maximale Durchmesser des Bohrers, der sicher im Futter gehalten werden kann.
Abbildungen und Diagramme
- Teil 6: Umschalter für Bohr- und Schlagbohrfunktion.
- Teil 9: Schnellspannbohrfutter für werkzeuglosen Wechsel.
- Teil 7: Zusatzhandgriff für bessere Kontrolle.
Modellkompatibilität
- Geeignet für Beton, Ziegel, Holz, Metall, Keramik und Kunststoff.
- Nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet.
