Installationsanleitung für OVE 15LPE-ROMI08-LBS Pendelleuchte

Erfahren Sie, wie Sie die OVE 15LPE-ROMI08-LBS Pendelleuchte sicher installieren. Diese Anleitung enthält wichtige Sicherheitshinweise, eine Teileliste, Werkzeuganforderungen und eine Schritt-für-Schritt-Montageanleitung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die OVE 15LPE-ROMI08-LBS ist eine Pendelleuchte, die durch Montage einer Halteplatte an der Decke und anschließende Verkabelung installiert wird. Der Diffusor muss vorsichtig handfest befestigt werden. S. 4, 5

Wichtigste Schritte

Stromversorgung unterbrechen S. 3
Montageplatte anbringen S. 5
Diffusor befestigen S. 5

Probleme und Lösungen

Diffusor bricht

Mutter (C) nur handfest anziehen.

S. 4, 5

Wartung und Reset

Tägliche Reinigung mit trockenem Tuch. S. 6

Technische Daten

Parameter	Wert	Hinweis	Seiten
Gesamthöhe	2100 mm	Maximale Länge	S. 1

Wo es im PDF steht

Technische Zeichnung S. 1
Teileliste und Werkzeuge S. 2
Sicherheitshinweise S. 3
Installationsdiagramm S. 4
Installationsschritte S. 5
Garantie und Wartung S. 6

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Seite 4

Wichtige Informationen zur Installation

Vor Beginn der Installation muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Bei Unsicherheiten sollte ein qualifizierter Elektriker hinzugezogen werden. Packen Sie die Leuchte vorsichtig aus und legen Sie sie auf eine weiche Oberfläche, um Kratzer zu vermeiden. Überprüfen Sie vor der Montage, ob alle Teile vorhanden und unbeschädigt sind.

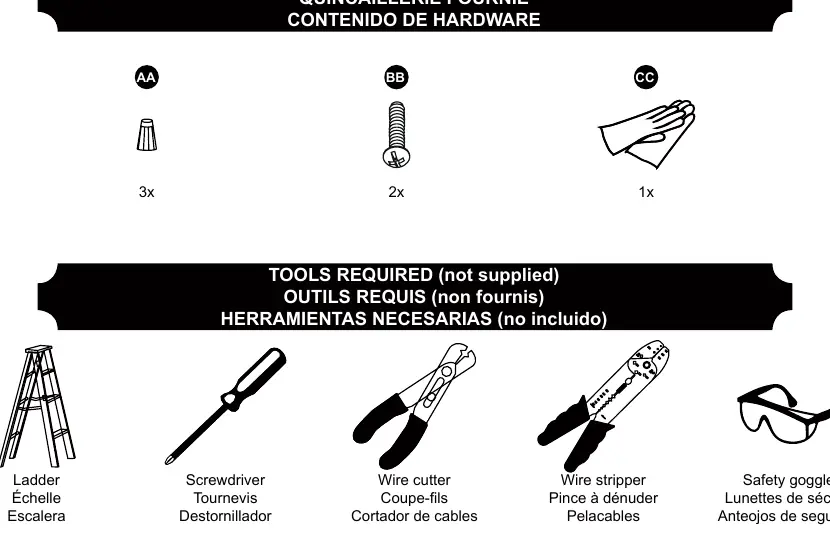

Benötigte Werkzeuge

Leiter
Schraubendreher
Seitenschneider
Abisolierzange
Schutzbrille

Installationsschritte

Demontieren Sie die Basis (B) von der Montageplatte (A).
Führen Sie die elektrischen Kabel durch die Montageplatte (A). Verbinden Sie die Neutralleiter (N) und stromführenden Leiter (L) mit den mitgelieferten Steckverbindern (AA). Befestigen Sie das Erdungskabel an der Montageplatte (A) und verbinden Sie es mit dem Haupt-Erdungskabel. Verstauen Sie die Kabel sicher in der Anschlussdose.
Montieren Sie die Montageplatte (A) mit den Schrauben (BB) an der Anschlussdose.
Bringen Sie die Basis (B) wieder an der Montageplatte (A) an und ziehen Sie die Schrauben fest.
Entfernen Sie die Mutter (C) und die Unterlegscheibe (F) von der Leuchte, setzen Sie den Diffusor (D) auf und befestigen Sie ihn mit der Mutter (C) und der Unterlegscheibe (F). Hinweis: Die Mutter (C) darf nur handfest angezogen werden, um ein Brechen des Diffusors zu vermeiden.
Setzen Sie das Leuchtmittel (E) vorsichtig ein.

Wartung und Pflege

Verwenden Sie für die tägliche Reinigung ein trockenes Tuch. Vermeiden Sie scheuernde Reinigungsmittel, Aceton, Chlor oder Bleichmittel, da diese die Oberfläche beschädigen können.

Praktische Hilfe

Typische Probleme

Diffusor bricht während der Montage

Die Mutter (C) darf nur handfest angezogen werden. Nicht überdrehen.

Unsicherheit bei der elektrischen Installation

Unterbrechen Sie die Arbeit und konsultieren Sie einen qualifizierten Elektriker.

Vor der Verwendung

Strom am Sicherungskasten ausschalten
Teile auf Vollständigkeit prüfen
Auf weicher Unterlage arbeiten
Schutzbrille tragen

Technische Daten in der Praxis

82 11/16" (2100mm): Maximale Gesamthöhe der Leuchte

Abbildungen und Diagramme

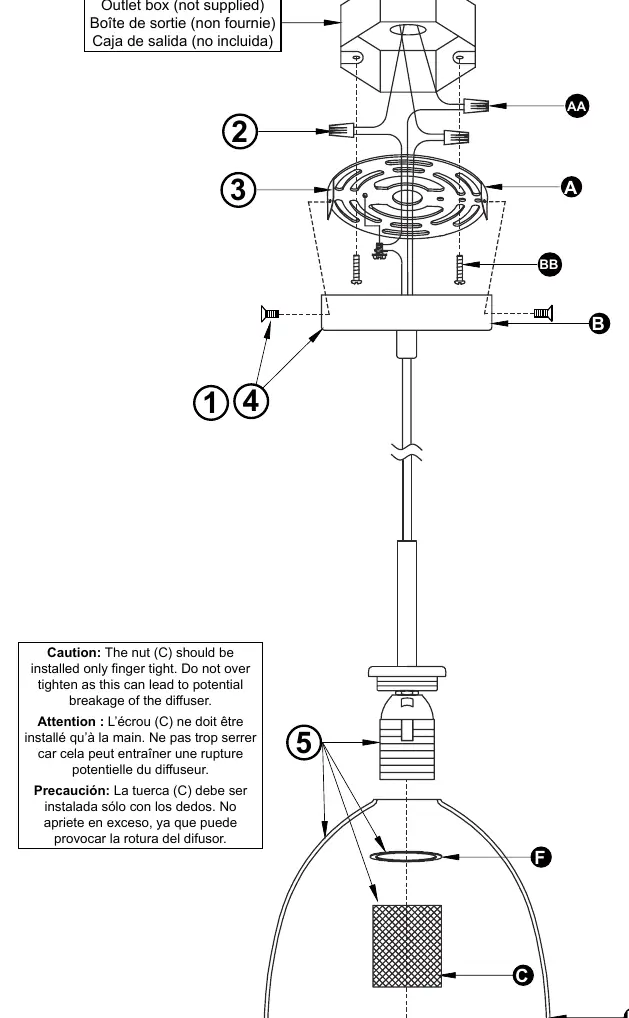

Die Abbildung zeigt die Verkabelung der Leuchte mit der Anschlussdose (Outlet box) unter Verwendung der Steckverbinder (AA).
Die Montageplatte (A) wird mit Schrauben (BB) an der Decke befestigt.
