Installationsanleitung für die freistehende Badewanne OVE FELIX 15BTU-FELI67-WHT
Detaillierte Installationsanleitung für die freistehende Badewanne OVE FELIX. Enthält technische Spezifikationen, Bodenmarkierungsschablonen, drei Installationsoptionen für Abflusssysteme sowie Anweisungen zur Abdichtung und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die OVE FELIX Badewanne wird durch Markieren des Bodens, Anschließen des Abflusses (drei Optionen verfügbar) und anschließendes Verkleben/Abdichten am Boden installiert. S. 5, 6, 7, 8
Wichtigste Schritte
- Boden markieren und Wanne positionieren S. 6
- Abfluss anschließen (PVC, Flex-H2 oder Flex-P) S. 7, 8, 9
- Wanne am Boden fixieren und abdichten S. 10
Probleme und Lösungen
Undichtigkeit
Alle Sanitäranschlüsse prüfen und ggf. Dichtmittel/Teflonband nachbessern.
S. 10Wartung und Reset
- Tägliche Reinigung mit einem lauwarmen, feuchten Tuch. Keine abrasiven Reiniger verwenden. S. 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gewicht | 44 kg | Leergewicht der Wanne | S. 2 |
| Kapazität | 95.6 gal / 0.362 m3 | Wasserkapazität | S. 2 |
Wo es im PDF steht
- Spezifikationen S. 2
- Bodenmarkierung S. 3
- Installationsschritte S. 6, 7, 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der freistehenden Badewanne OVE FELIX. Für eine ordnungsgemäße Installation sind mindestens zwei Personen erforderlich. Es wird dringend empfohlen, die Installation von einem erfahrenen Klempner durchführen zu lassen. Überprüfen Sie die Wanne vor der Installation auf Schäden und testen Sie alle Anschlüsse auf Dichtheit, bevor Sie die Wanne endgültig am Boden befestigen.
Technische Daten
Die Badewanne hat folgende Spezifikationen:
- Gewicht: 44 kg (97 lbs)
- Kapazität: 362 Liter (95.6 gal)
- Abmessungen: Detaillierte Maße finden Sie in der Spezifikationszeichnung (Länge ca. 1700 mm, Breite ca. 800 mm).

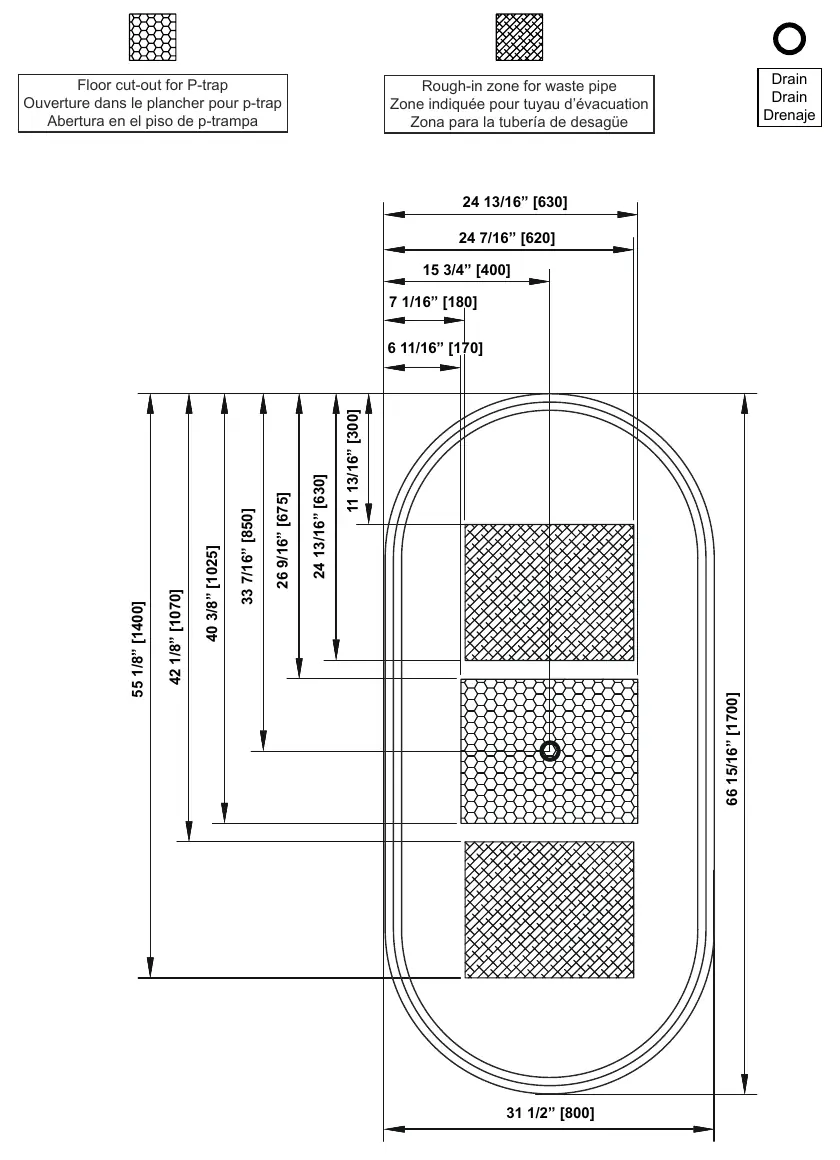

Vorbereitung und Bodenmarkierung
Verwenden Sie die mitgelieferte Bodenmarkierungsschablone, um die Position der Wasserzuleitungen, des Abflusses und des Siphons (P-Trap) auf dem Boden zu markieren. Alternativ können Sie die Wanne an der gewünschten Stelle positionieren, die Anschlüsse manuell lokalisieren und den Umriss auf den Boden zeichnen. Stellen Sie sicher, dass der Boden eben ist und die Wanne über die verstellbaren Füße nivelliert wird.

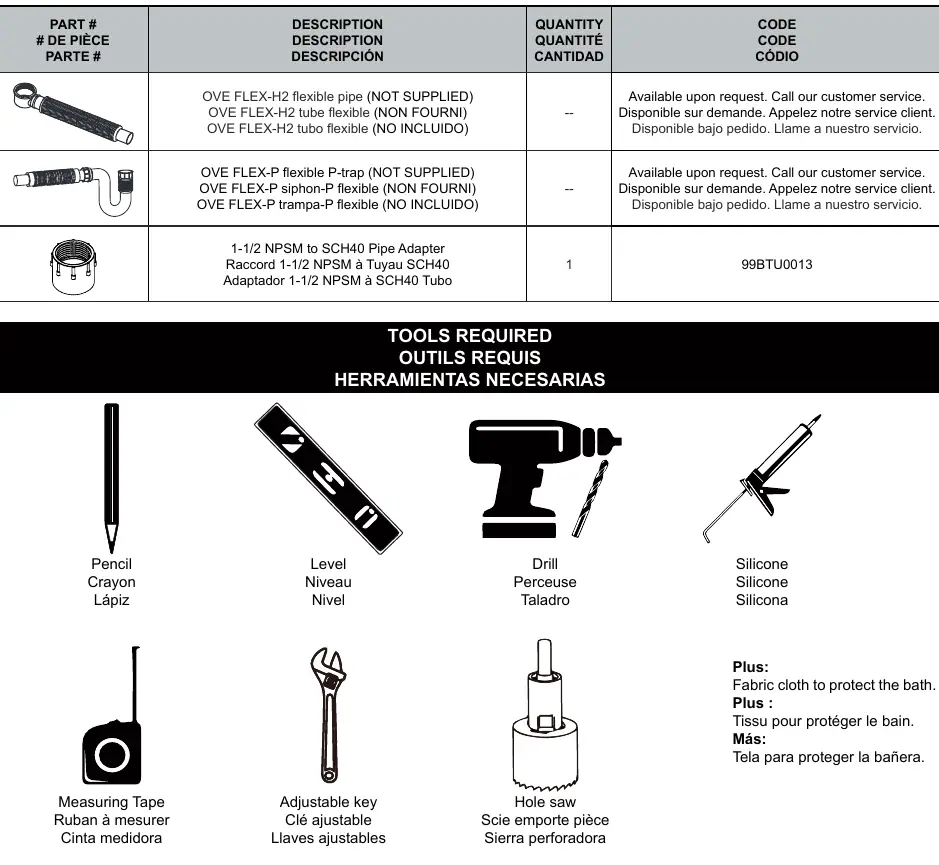

Benötigte Werkzeuge
- Bleistift
- Wasserwaage
- Bohrmaschine
- Silikon
- Maßband
- Verstellbarer Schraubenschlüssel
- Lochsäge
- Stofftuch zum Schutz der Wanne
Installationsoptionen
Die Anleitung bietet drei Optionen für den Abflussanschluss:
- Option 1: Verwendung von regulären PVC-Rohren.
- Option 2: Verwendung des OVE FLEX-H2 flexiblen Rohrs.
- Option 3: Verwendung des OVE FLEX-P flexiblen Siphons.
Bei allen Optionen müssen Teflonband oder Gewindedichtmittel für die Anschlüsse verwendet werden. PVC-Rohre müssen mit PVC-Dichtmittel verbunden werden.
Abdichtung und Endmontage
Bevor Sie die Wanne fixieren, stellen Sie sicher, dass alle Armaturen installiert sind und keine Lecks vorhanden sind. Fixieren Sie die Wanne am Boden, indem Sie einen starken Kleber für Wannen und Fliesen unter die Kanten (Rand, seitliche Stangen, Füße) auftragen. Ziehen Sie abschließend eine Silikonfuge um die Basis und lassen Sie diese 24 Stunden trocknen.
Wartung und Pflege
Verwenden Sie für die tägliche Reinigung ein lauwarmes, feuchtes Tuch. Vermeiden Sie abrasive Reinigungsmittel, starke Bleichmittel, Schaber, Metallbürsten oder andere Gegenstände, die die Oberfläche zerkratzen oder trüben könnten.
Praktische Hilfe
Typische Probleme
Undichtigkeiten an den Anschlüssen
Überprüfen Sie alle Verbindungen auf Dichtheit, bevor Sie die Wanne endgültig am Boden befestigen. Verwenden Sie Teflonband oder Gewindedichtmittel.
Beschädigungen bei der Installation
Heben oder stützen Sie die Wanne niemals am Rand. Verwenden Sie ein Stofftuch zum Schutz der Oberfläche während der Montage.
Vor der Verwendung
- Mindestens zwei Personen für die Installation bereitstellen.
- Wanne auf Schäden prüfen.
- Boden muss eben und ausreichend tragfähig sein.
- Zugang zu den endgültigen Sanitäranschlüssen sicherstellen.
- Dichtheitsprüfung durchführen, bevor die Wanne fixiert wird.
- Silikonfuge 24 Stunden trocknen lassen.
Abbildungen und Diagramme
- Die Bodenmarkierungsschablone zeigt die exakten Positionen für Abfluss und Rohre.
- Die Installationsdiagramme zeigen die drei verschiedenen Anschlussmöglichkeiten (PVC, Flex-H2, Flex-P).
Modellkompatibilität
- Die Installation sollte von einem erfahrenen Klempner durchgeführt werden.
- Lokale Bauvorschriften müssen bei der Installation des Abflusses beachtet werden.
