Installationsanleitung für OVE 15LSF-SUMA11-LBS Sumaya 1-flammige Deckenleuchte

Erfahren Sie, wie Sie die OVE 15LSF-SUMA11-LBS Sumaya Deckenleuchte sicher installieren. Diese Anleitung enthält eine Teileliste, Werkzeuganforderungen, Schritt-für-Schritt-Installationsanweisungen und Wartungshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die OVE 15LSF-SUMA11-LBS ist eine 1-flammige Deckenleuchte. Die Installation erfolgt durch Montage der Platte an der Anschlussdose, Verkabelung, Anbringen der Basis und abschließende Montage des Diffusors. S. 4, 5

Wichtigste Schritte

Strom abschalten S. 3
Diffusor montieren S. 4, 5

Probleme und Lösungen

Diffusor bricht

Nur handfest anziehen, nicht überdrehen.

S. 4, 5

Wartung und Reset

Tägliche Reinigung mit trockenem Tuch. S. 6

Technische Daten

Parameter	Wert	Hinweis	Seiten
Durchmesser	11 Zoll (280 mm)	Gesamtdurchmesser der Leuchte	S. 1
Höhe	10 5/8 Zoll (270 mm)	Gesamthöhe der Leuchte	S. 1

Wo es im PDF steht

Technische Zeichnung S. 1
Teileliste S. 2
Installationsschritte S. 4, 5

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Seite 4

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der OVE 15LSF-SUMA11-LBS Sumaya Deckenleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Bei Unsicherheiten sollte ein qualifizierter Elektriker hinzugezogen werden. Packen Sie das Gerät vorsichtig aus und legen Sie es auf eine weiche Oberfläche, um Kratzer zu vermeiden.

Benötigte Werkzeuge und Teile

Stellen Sie sicher, dass alle Teile vorhanden sind, bevor Sie mit der Montage beginnen. Sie benötigen folgende Werkzeuge (nicht im Lieferumfang enthalten):

Leiter
Schraubendreher
Seitenschneider
Abisolierzange
Schutzbrille

Installation

Demontieren Sie die Basis (B) von der Montageplatte (A).
Führen Sie die elektrischen Kabel durch die Montageplatte (A). Verbinden Sie das weiße Kabel der Lampe mit dem weißen Kabel (Neutralleiter) der Anschlussdose mittels der mitgelieferten Steckverbinder (AA). Verbinden Sie das schwarze Kabel der Lampe mit dem schwarzen Kabel (stromführender Leiter) der Anschlussdose. Verbinden Sie das Erdungskabel der Lampe mit dem Erdungskabel der Anschlussdose. Verstauen Sie die Kabel sicher in der Anschlussdose.
Befestigen Sie die Montageplatte (A) mit den Schrauben (BB) an der Anschlussdose.
Montieren Sie die Basis (B) wieder an der Montageplatte (A) und ziehen Sie die Schrauben fest.
Entfernen Sie die Mutter (C) von der Lampe und installieren Sie die Abdeckung (CC) mit der Mutter (C).
Setzen Sie das Leuchtmittel (E) vorsichtig ein.
Installieren Sie den Diffusor (D) mit den mitgelieferten Schrauben an der Abdeckung (CC). Achtung: Die Schrauben nur handfest anziehen, um ein Zerbrechen des Diffusors zu vermeiden.

Wartung und Pflege

Verwenden Sie für die tägliche Reinigung ein trockenes Tuch. Vermeiden Sie scheuernde Reinigungsmittel, Bleichmittel, Metallbürsten oder andere Gegenstände, die die Oberfläche zerkratzen oder beschädigen könnten.

Praktische Hilfe

Typische Probleme

Diffusor zerbricht

Die Schrauben zur Befestigung des Diffusors dürfen nur handfest angezogen werden. Ein zu starkes Anziehen kann zum Bruch führen.

Fehlende Teile

Vergleichen Sie vor Beginn der Montage alle Teile mit der Teileliste. Wenn Teile fehlen oder beschädigt sind, darf das Produkt nicht montiert werden.

Vor der Verwendung

Stromzufuhr am Sicherungskasten unterbrechen.
Alle Teile anhand der Teileliste prüfen.
Benötigte Werkzeuge (Leiter, Schraubendreher, etc.) bereitlegen.
Arbeitsbereich auf weicher Unterlage vorbereiten.

Technische Daten in der Praxis

Leuchtmittel: 1-flammig (Leuchtmittel nicht im Lieferumfang enthalten).

Abbildungen und Diagramme

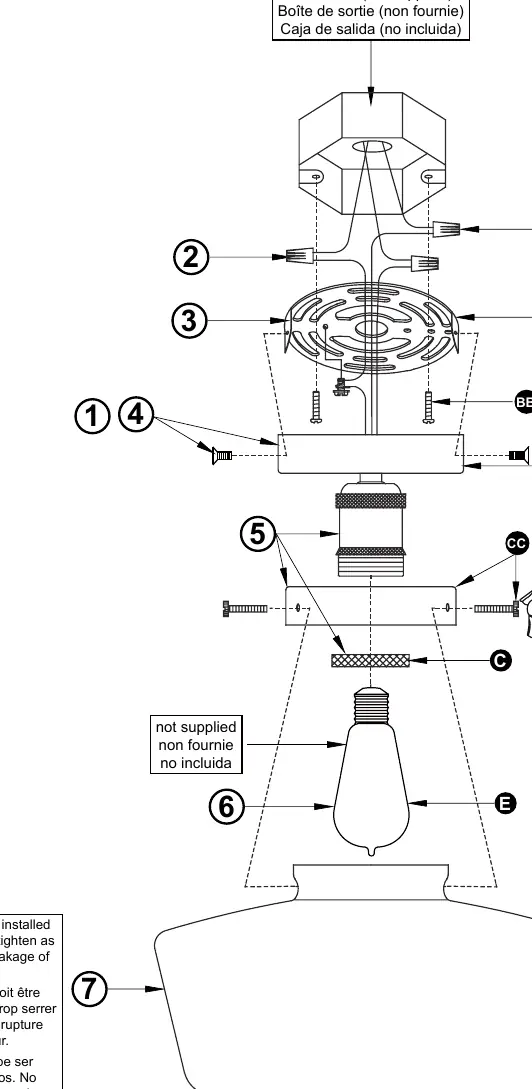

Das Diagramm auf Seite 4 zeigt die korrekte Reihenfolge der Montage: Anschlussdose -> Montageplatte -> Basis -> Abdeckung -> Diffusor.

Modellkompatibilität

Erfordert eine vorhandene Anschlussdose (Outlet Box).
