Installationsanleitung für OVE Della Arch Walk In Panel 36
Erfahren Sie, wie Sie das OVE Della Arch Walk In Panel 36 korrekt installieren. Diese Anleitung enthält wichtige Schritte zur Rahmenmontage, Abdichtung, Wartung und Sicherheitshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das OVE Della Arch Walk In Panel 36 erfordert eine fachgerechte Installation durch zwei Personen. Die Montage umfasst die Befestigung der Rahmen an der Wand, das Einsetzen der Glaspaneele, das Anbringen der Dichtungsstreifen und die abschließende Abdichtung mit Silikon, die 24 Stunden trocknen muss. S. 8, 9, 13
Wichtigste Schritte
- Rahmenmontage S. 9, 10
- Abdichtung S. 13
Erste Inbetriebnahme
- Nach der Installation muss das Silikon 24 Stunden lang trocknen, bevor die Dusche verwendet werden kann. S. 13
Probleme und Lösungen
Undichtigkeiten
Überprüfen Sie die Silikonabdichtung um den gesamten Umfang der festen Komponenten.
S. 13Wartung und Reset
- Überprüfen Sie alle 4 Monate die Schrauben der Halterungen und ziehen Sie diese bei Bedarf nach. S. 14
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Zementdicke | 25 mm - 38 mm | Empfohlene Dicke der Zementschicht unter der Duschbasis. | S. 3 |
Wo es im PDF steht
- Abmessungen S. 2
- Installationsschritte S. 9, 10, 11, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation des OVE Della Arch Walk In Panel 36. Bitte beachten Sie, dass die Installation von einem Fachmann durchgeführt werden sollte und alle lokalen Bau- und Sanitärvorschriften einzuhalten sind. Für die Montage sind mindestens zwei Personen erforderlich.
Abmessungen
Die Duschwand hat eine Höhe von 76 Zoll (1930 mm) und eine Breite von 36 Zoll (914 mm). Das feste Paneel hat eine Breite von 35 7/16 Zoll (900 mm).
Lieferumfang und Werkzeuge

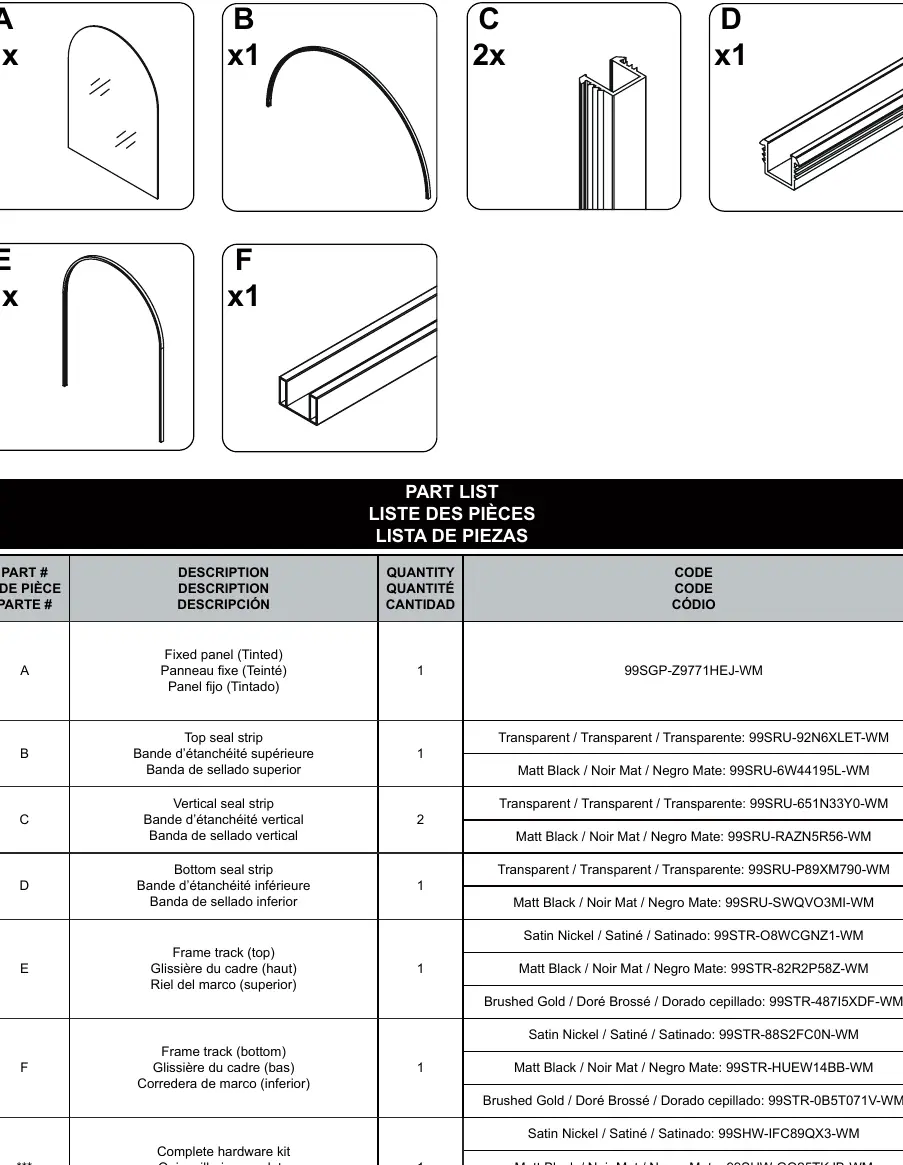

Der Lieferumfang umfasst das feste Paneel, Dichtungsstreifen (oben, unten, vertikal), Rahmenprofile (oben, unten) und das notwendige Montagematerial (Schrauben, Wandanker). Benötigte Werkzeuge (nicht im Lieferumfang enthalten): Bleistift, Schraubendreher, Bohrmaschine mit 3 mm und 8 mm Bohrern, Wasserwaage, Maßband, Silikon und ein Gummihammer.
Vorbereitung

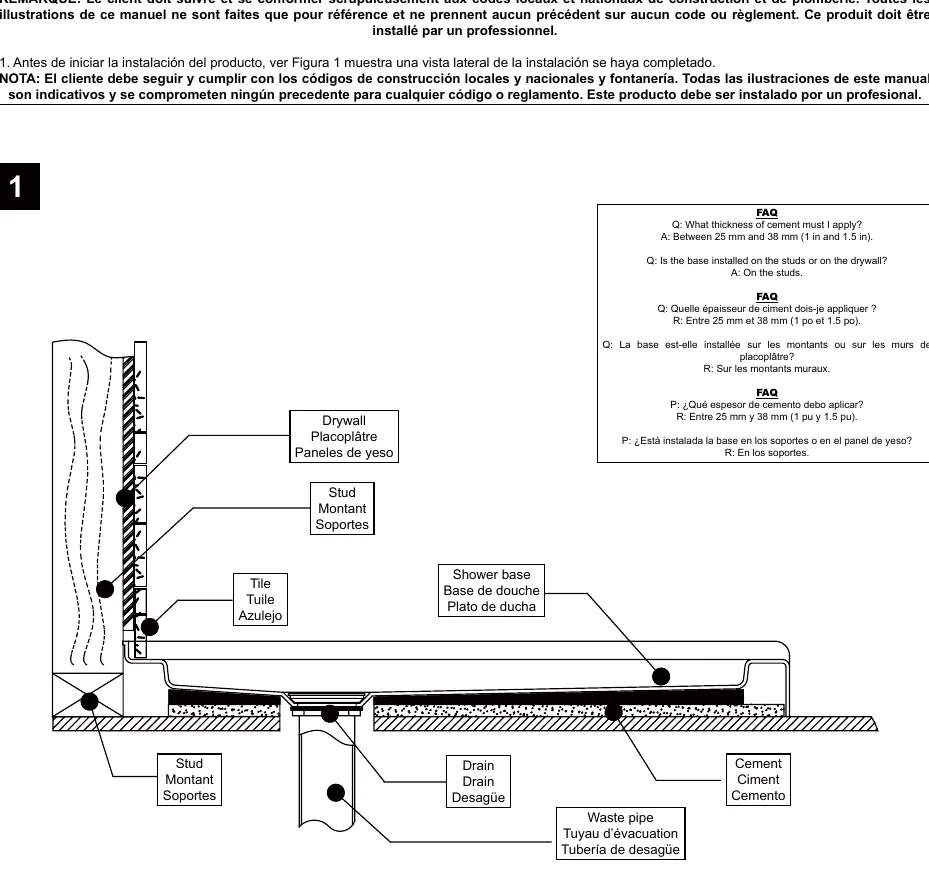

Stellen Sie vor Beginn sicher, dass alle Teile vorhanden und unbeschädigt sind. Die Duschbasis muss auf einem ebenen Boden installiert werden, der das Gewicht der Einheit und des Benutzers tragen kann. Bei der Installation der Basis sollte eine Zementschicht von 25 mm bis 38 mm aufgetragen werden.
Installation des Rahmens

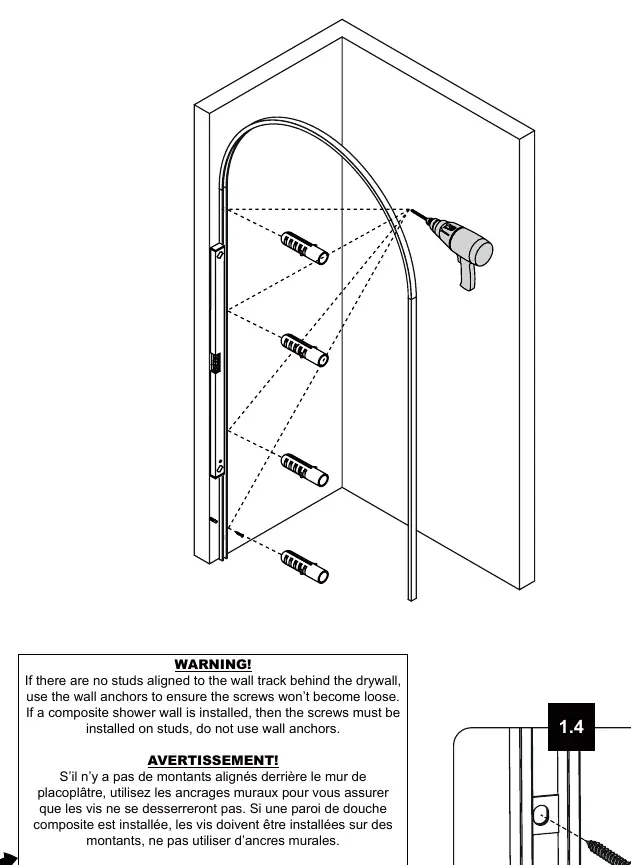

Positionieren Sie die Rahmenprofile (E und F) an der Wand und markieren Sie die Bohrlöcher. Bohren Sie die Führungslöcher. Wenn keine Wandpfosten (Studs) hinter dem Trockenbau vorhanden sind, verwenden Sie die mitgelieferten Wandanker. Bei Verbundduschwänden müssen die Schrauben zwingend in die Wandpfosten geschraubt werden; verwenden Sie in diesem Fall keine Wandanker.
Installation der Dichtungsstreifen

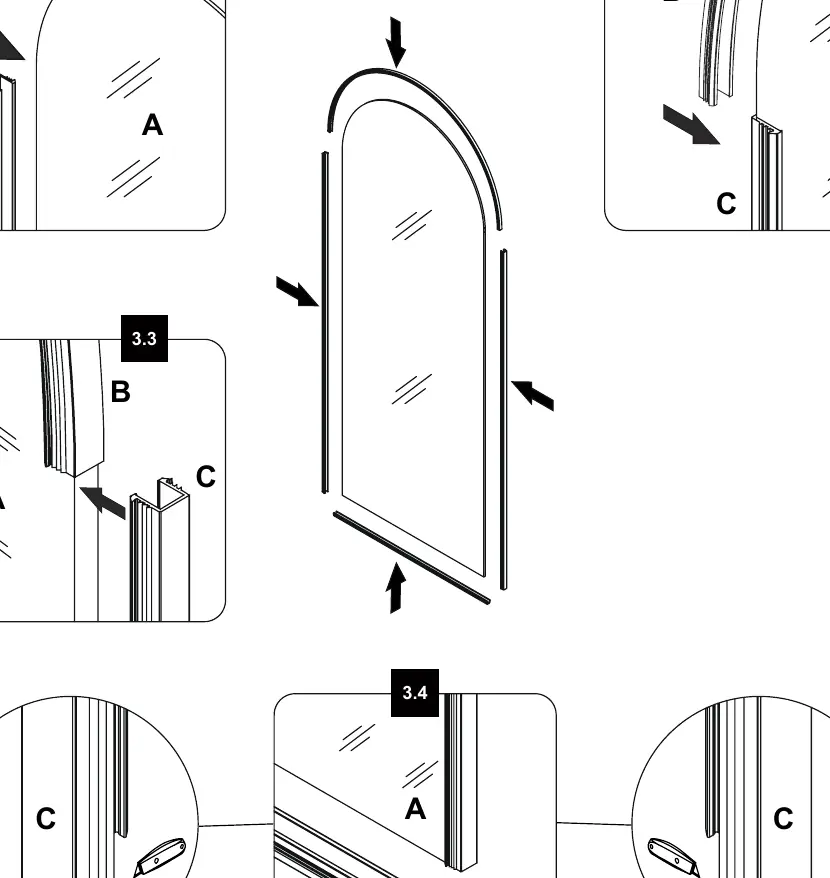

Bringen Sie die vertikalen und oberen Dichtungsstreifen am festen Paneel an. Installieren Sie anschließend den unteren Dichtungsstreifen und kürzen Sie bei Bedarf den Überstand der vertikalen Streifen, damit der untere Streifen bündig abschließt. Setzen Sie das Paneel fest in die Rahmenprofile ein.
Abdichtung

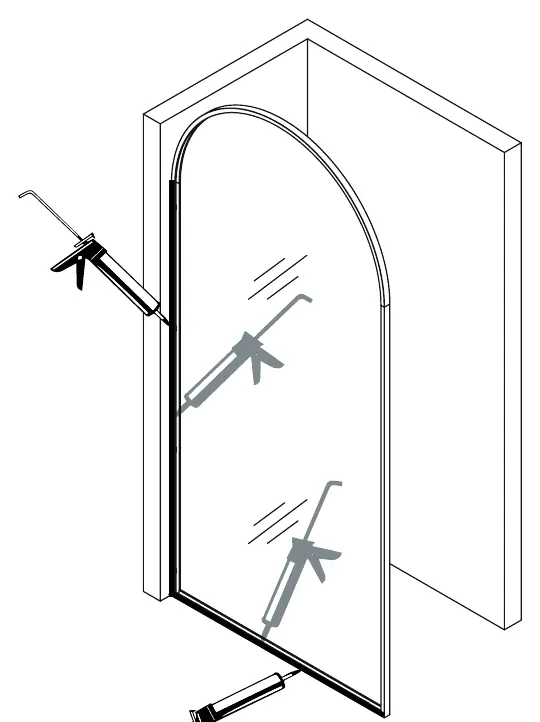

Tragen Sie klares Silikon-Dichtmittel um den gesamten Außenumfang der festen Duschkomponenten auf. Lassen Sie das Silikon 24 Stunden lang vollständig trocknen, bevor Sie die Dusche verwenden, um Undichtigkeiten zu vermeiden.
Wartung und Pflege
Reinigen Sie die Dusche täglich mit einem feuchten Tuch und einem milden Flüssigreiniger. Verwenden Sie keine scheuernden Reinigungsmittel, Aceton, Chlor, Bleichmittel oder Metallbürsten. Überprüfen Sie alle 4 Monate die Schrauben der Halterungen und ziehen Sie diese bei Bedarf nach. Die Stützbolzen können mit einem Drehmoment von bis zu 250 lbf*in (ca. 28,25 N.m) angezogen werden.
