Installationsanleitung für OVE Angara 1-Piece Toilette
Detaillierte Installationsanleitung für die OVE Angara 1-Piece Toilette. Enthält Schritte zur Montage, Einstellung des Wasserstands, Wartung und Pflege.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Installation umfasst die Vorbereitung des Bodenflansches, die Montage der Toilette, das Abdichten mit Silikon und die Einstellung des Wasserstands im Tank. S. 3, 4, 5
Wichtigste Schritte
- Silikon um die Basis auftragen und 24 Stunden trocknen lassen. S. 5
Erste Inbetriebnahme
- Stellen Sie sicher, dass der Wasserzulauf und der Abfluss korrekt positioniert sind, bevor Sie die Toilette auf den Flansch setzen. S. 3
Probleme und Lösungen
Reinigung der Toilette
Verwenden Sie milde, nicht scheuernde Seife und warmes Wasser. Keine scheuernden Reiniger oder In-Tank-Reiniger verwenden.
S. 6Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spülmenge | 1.1 & 1.6 gal (4 & 6 L) | Dual-Flush-System | S. 1 |
Wo es im PDF steht
- Abmessungen S. 1
- Teileliste S. 2
- Installation S. 3, 4, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Wartung der OVE Angara 1-Piece Toilette. Bei Fragen oder Problemen wenden Sie sich bitte an den Kundendienst unter 1-866-839-2888 (Montag bis Freitag, 8:00 - 17:00 Uhr EST). Die Toilette ist für den persönlichen, privaten Gebrauch bestimmt.
Benötigte Werkzeuge
Für die Installation werden folgende Werkzeuge benötigt (nicht im Lieferumfang enthalten): Schraubendreher, Maßband, verstellbarer Schraubenschlüssel, Silikonkartusche.

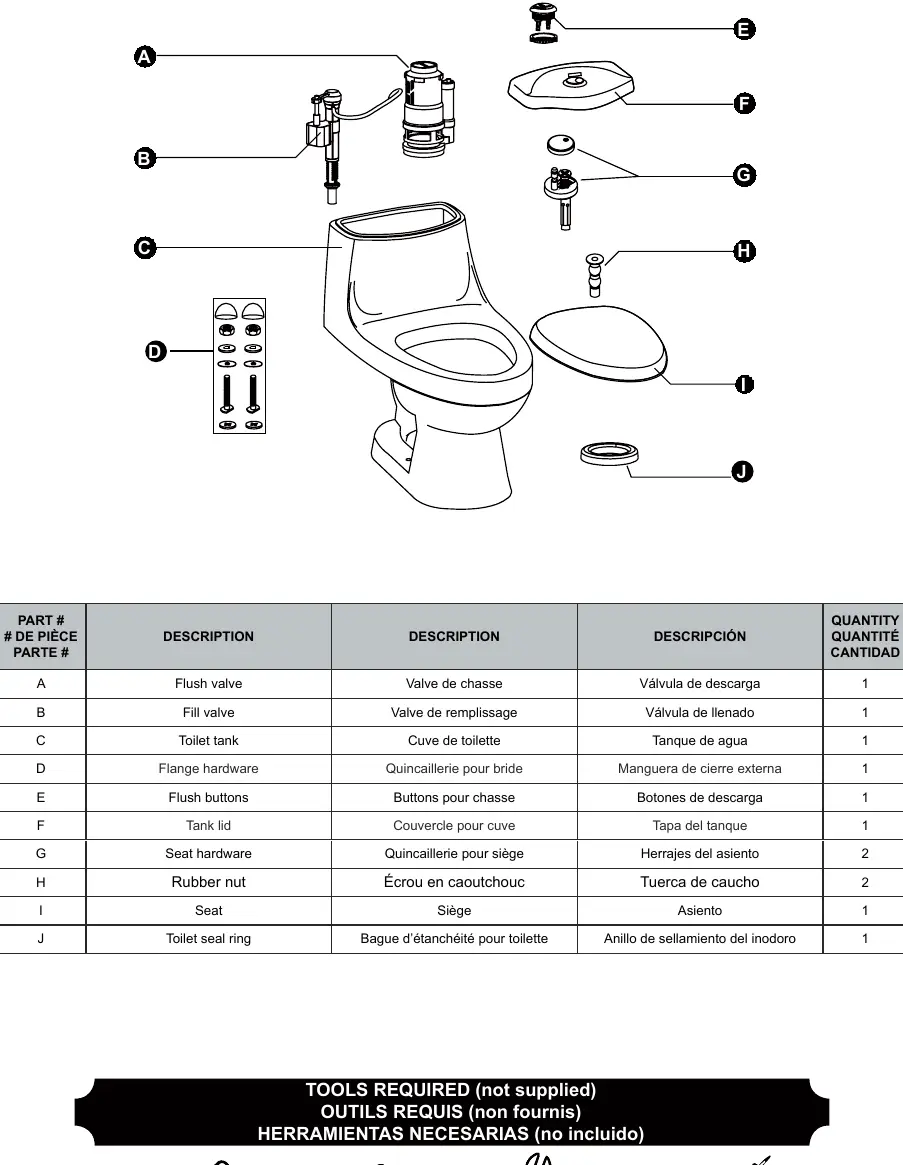

Teileliste
- Flush valve (Spülventil)
- Fill valve (Füllventil)
- Toilet tank (Toilettentank)
- Flange hardware (Flansch-Befestigungsmaterial)
- Flush buttons (Spültasten)
- Tank lid (Tankdeckel)
- Seat hardware (Sitz-Befestigungsmaterial)
- Rubber nut (Gummimutter)
- Seat (Sitz)
- Toilet seal ring (Dichtungsring)
Installation

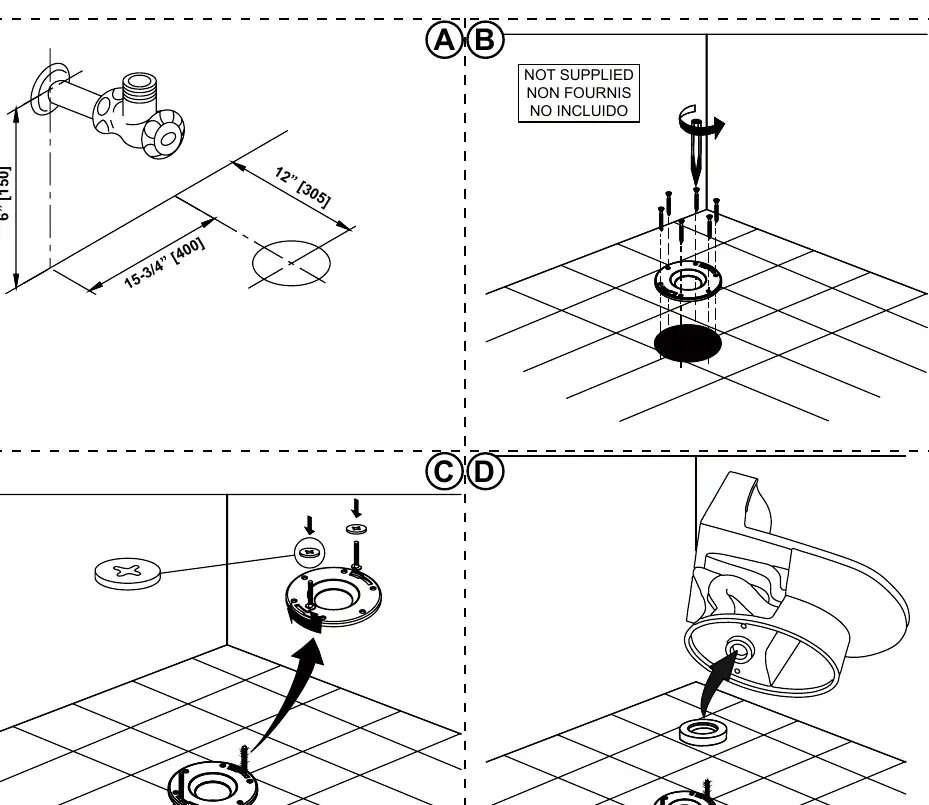

Schritt 1: Vorbereitung und Flansch
Stellen Sie sicher, dass Wasserzulauf und Abfluss gemäß den Mindestmaßen installiert sind. Installieren Sie den Bodenflansch gemäß den Empfehlungen des Herstellers. Positionieren Sie die Befestigungsbolzen und fixieren Sie diese mit den Kunststoffmuttern. Drücken Sie den Dichtungsring fest auf den Abfluss der Toilette.

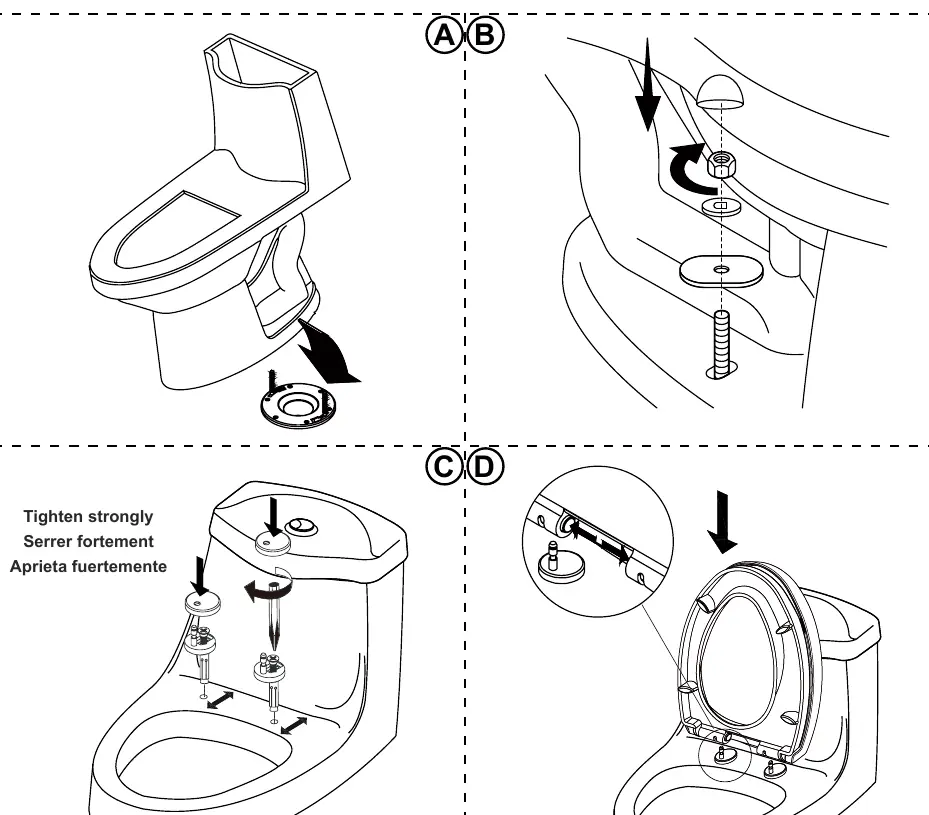

Schritt 2: Montage der Toilette
Positionieren Sie die Toilette auf dem Bodenflansch. Ziehen Sie die Muttern an den Befestigungsbolzen mit einem verstellbaren Schraubenschlüssel fest. Installieren Sie die Sitzbefestigung und den Sitz.
Schritt 3: Abdichtung
Tragen Sie Silikon um die Basis der Toilette auf. Lassen Sie es 24 Stunden trocknen.

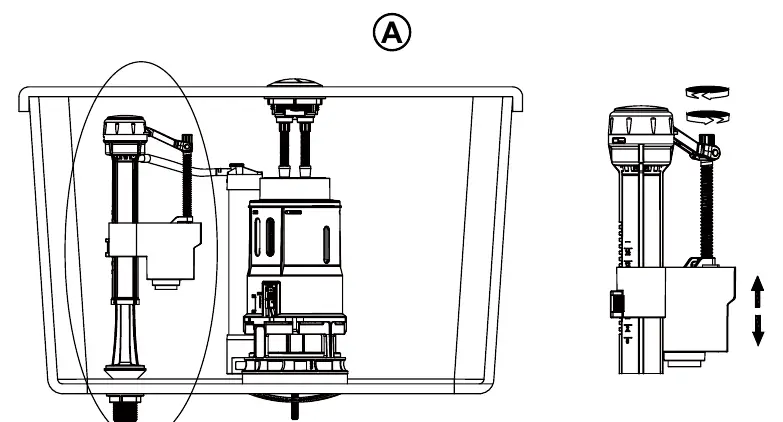

Schritt 4: Einstellung des Wasserstands
Drehen Sie die verstellbare Stange des Füllventils, um die Höhe des Schwimmers anzupassen.
Wartung und Pflege
Verwenden Sie zur allgemeinen Reinigung milde, nicht scheuernde Seife und warmes Wasser. Vermeiden Sie scheuernde Reinigungsmittel (Sand oder Kieselsäure können die Keramikoberfläche zerkratzen). Verwenden Sie keine Reinigungsmittel, die im Tank platziert werden, da diese korrosive Chemikalien enthalten, die die Komponenten angreifen können.
Praktische Hilfe
Typische Probleme
Wasserstand im Tank zu hoch oder zu niedrig
Drehen Sie die verstellbare Stange des Füllventils, um die Höhe des Schwimmers anzupassen.
Kratzer auf der Keramikoberfläche
Verwenden Sie keine scheuernden Reinigungsmittel, die Sand oder Kieselsäure enthalten.
Vor der Verwendung
- Stellen Sie sicher, dass Wasserzulauf und Abfluss korrekt installiert sind.
- Überprüfen Sie, ob alle benötigten Werkzeuge (Schraubendreher, Schraubenschlüssel, Silikon) vorhanden sind.
- Stellen Sie sicher, dass der Bodenflansch korrekt installiert ist.
Technische Daten in der Praxis
- 1.1 & 1.6 gal (4 & 6 L)
- Dual-Flush-System mit zwei Spülmengen.
Abbildungen und Diagramme
- Die Zeichnungen zeigen die Mindestmaße für die Installation von Wasserzulauf und Abfluss.
- Die Teileliste zeigt die Anordnung von Füllventil, Spülventil und Sitzbefestigung.
Modellkompatibilität
- Die Toilette ist für den persönlichen, privaten Gebrauch bestimmt.
- Die Garantie erlischt bei gewerblicher Nutzung.
