Dieses Dokument enthält die Bedienungsanleitung für den MuxLab 500744 12G-SDI auf HDMI 2.0 Konverter mit Audio-Extraktion. Das Gerät ermöglicht die verlustfreie Konvertierung von SDI-Signalen (bis zu 12G) in HDMI 2.0. Stellen Sie vor der Inbetriebnahme sicher, dass alle Komponenten (Stromversorgung, SDI-Quelle, HDMI-Display) kompatibel sind und die Sicherheitshinweise beachtet werden.
Produktbeschreibung

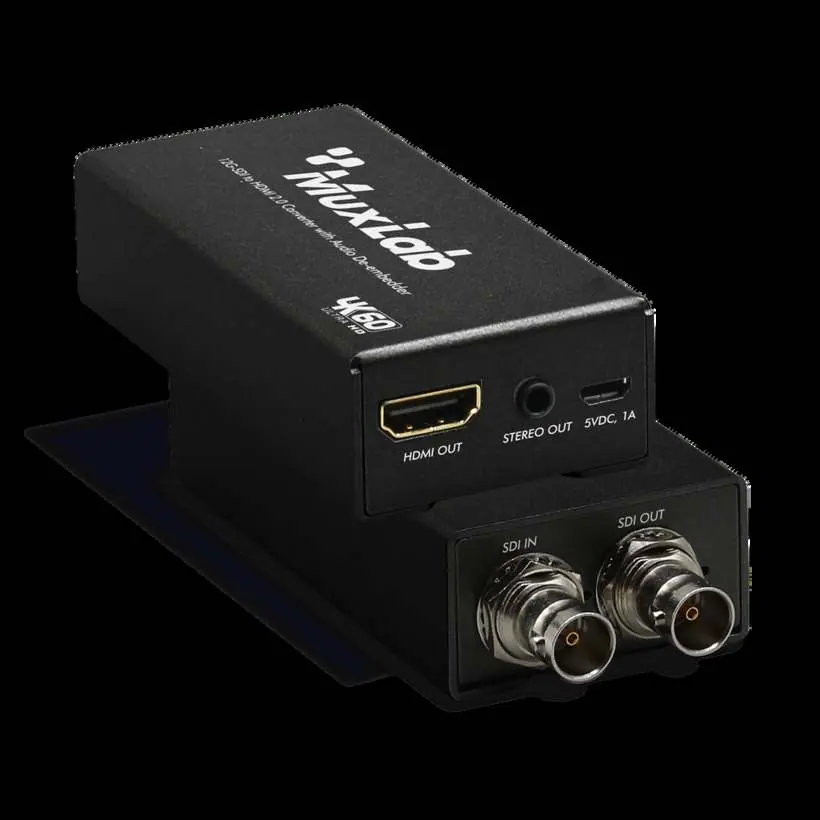

Der MuxLab 500744 ist ein kompakter Konverter, der SDI-Signale (12G/6G/3G/HD-SDI) in ein HDMI 2.0-kompatibles Format umwandelt. Er unterstützt bis zu 8-Kanal-Audio und bietet einen SDI-Local-Loop sowie einen analogen Stereo-Audioausgang.
Lieferumfang
- 1x 12G-SDI auf HDMI 2.0 Konverter mit Audio-Extraktion
- 1x 5VDC Netzteil
- 1x Rack-Montage-Set
- Benutzerhandbuch (als Download verfügbar)
Anschluss und Bedienung
Die Vorder- und Rückseite des Geräts bieten folgende Anschlüsse und Anzeigen:
- SDI IN: Eingang für 12G/6G/3G/HD-SDI Signale.
- Signal LED: Zeigt den Status des SDI-Signals an.
- SDI OUT: Loopout-Ausgang für das SDI-Signal.
- Power LED: Zeigt den Betriebszustand an.
- HDMI OUT: HDMI 2.0 Ausgang für das Display.
- Stereo Audio: 3,5 mm Klinkenanschluss für analoges Audio.
- 5V DC: Anschluss für das mitgelieferte Netzteil.
Für die Installation verbinden Sie die SDI-Quelle mit dem SDI IN-Anschluss, das HDMI-Display mit dem HDMI OUT-Anschluss und schließen Sie bei Bedarf Lautsprecher an den Stereo-Audioausgang an. Verbinden Sie das Gerät anschließend mit der Stromversorgung.
Technische Daten
Das Gerät unterstützt eine Vielzahl von Auflösungen, darunter 4K bei 60Hz (12G-SDI) sowie verschiedene HD- und 3G-SDI-Formate. Die maximale Kabellänge für die Entzerrung variiert je nach SDI-Standard (z. B. bis zu 80m bei 12G-SDI, bis zu 300m bei HD-SDI). Das Gehäuse besteht aus Metall, wiegt 175g und hat die Abmessungen 92mm x 45mm x 23mm.
Sicherheitshinweise
- Öffnen Sie niemals das Gehäuse, um Stromschläge oder Verletzungen zu vermeiden.
- Setzen Sie das Gerät keiner Feuchtigkeit, Regen oder Flüssigkeiten aus.
- Verwenden Sie nur das spezifizierte Netzteil.
- Installieren Sie das Gerät an einem gut belüfteten Ort, um Überhitzung zu vermeiden.
- Trennen Sie das Gerät bei längerer Nichtbenutzung vom Stromnetz.
Praktische Hilfe
Typische Probleme
Kein Bild auf dem HDMI-Display
Überprüfen Sie die SDI-Quelle, die Kabelverbindungen und stellen Sie sicher, dass die Auflösung des Eingangssignals unterstützt wird.
Kein Ton am Audioausgang
Stellen Sie sicher, dass das Audiokabel korrekt am 3,5mm Stereo-Ausgang angeschlossen ist und die Audioquelle korrekt konfiguriert ist.
Gerät wird heiß
Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung installiert ist.
Vor der Verwendung
- Prüfen Sie, ob alle im Lieferumfang enthaltenen Teile vorhanden sind.
- Stellen Sie sicher, dass eine 5VDC Stromquelle verfügbar ist.
- Überprüfen Sie, ob die SDI-Quelle und das HDMI-Display kompatibel sind.
- Stellen Sie sicher, dass alle Kabel (SDI, HDMI, Audio) fest sitzen.
- Prüfen Sie die Belüftung am Installationsort.
Abbildungen und Diagramme

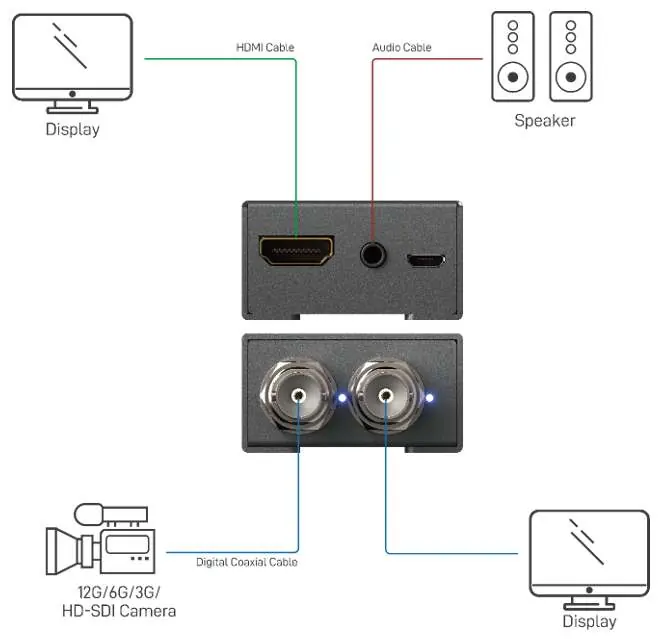

- Das Diagramm zeigt den Signalfluss: SDI-Kamera -> Konverter -> HDMI-Display und Lautsprecher.
- Die Verbindung erfolgt über ein digitales Koaxialkabel für SDI, ein HDMI-Kabel für das Display und ein Audiokabel für die Lautsprecher.
Modellkompatibilität
- Unterstützt 12G/6G/3G/HD-SDI Signale.
- HDMI-Ausgang ist kompatibel mit HDMI 2.0 und niedrigeren Standards.
- Analoger Audioausgang unterstützt 2-Kanal-Stereo.
