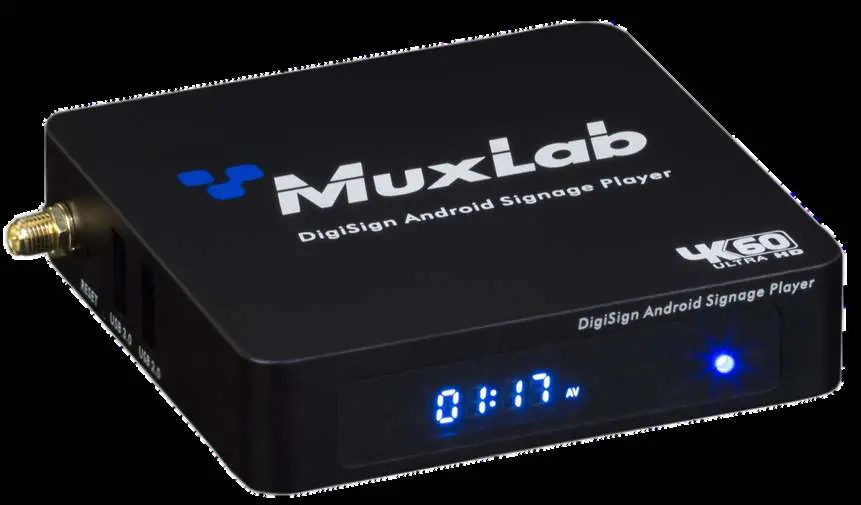

Bedienungsanleitung für MuxLab DigiSign MXC 500799-1080P Digital Signage Player

Wichtige Informationen aus der Anleitung

Der MuxLab DigiSign MXC (500799-1080P) ist ein Android-basierter Digital Signage Player, der für die Wiedergabe von Audio- und Videoinhalten in Auflösungen bis zu 1080p bei 60Hz konzipiert ist. Die Verwaltung erfolgt über die DigiSign CMS-Software auf einem PC. Das Gerät unterstützt PoE oder eine 5VDC-Stromversorgung und ist standardmäßig für DHCP konfiguriert.

Produktbeschreibung

Der DigiSign MXC ermöglicht die gleichzeitige Wiedergabe mehrerer Audio-/Video-Signage-Inhalte in einem Multiview-Fenster. Er unterstützt H.264/265-Videostreams, verschiedene Dateiformate und bietet Funktionen wie Display-Rotation, Touch-Gesten und einen flexiblen Zeitplaner. Das Gerät kann Inhalte an ein einzelnes Display oder an ein MuxLab AV-over-IP-System zur Verteilung auf mehrere Bildschirme oder Videowände liefern.

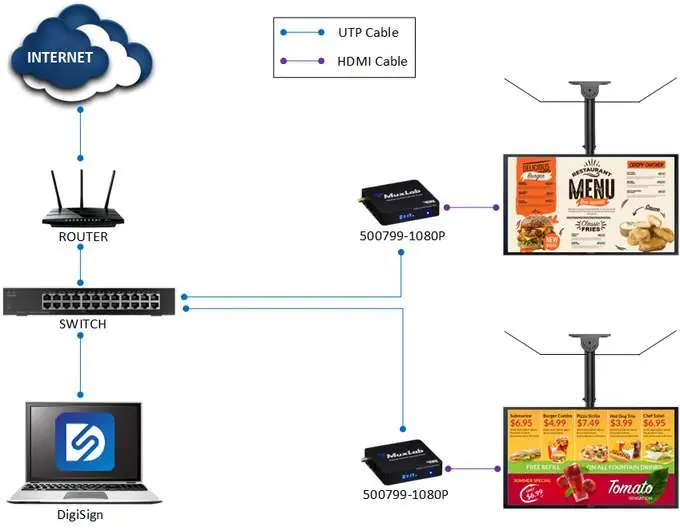

Installation

1. Verbinden Sie den Player über ein HDMI-Kabel mit dem Anzeigegerät oder alternativ mit einem AV-over-IP-Sender. Schalten Sie das Anzeigegerät ein.
2. Verbinden Sie den Ethernet-Port des Players über ein CAT5/6-Kabel mit einem Ethernet-Switch.
3. Schließen Sie das Netzteil an das Gerät und dann an eine Steckdose an. Die Power-LED leuchtet auf und das Gerät startet.
4. Verwenden Sie die MuxLab DigiSign CMS-Software auf Ihrem PC, um den Player im Netzwerk zu finden und zu verwalten. Das Gerät bezieht automatisch eine IP-Adresse, sofern ein DHCP-Server im Netzwerk vorhanden ist.

Audio-Extraktion

Falls eine Audio-Extraktion erforderlich ist, stehen zwei Optionen zur Verfügung:

• Analoges Audio: Verbinden Sie ein Stereo-3,5-mm-Audiokabel mit der 3,5-mm-Buchse.
• Digitales Audio: Verbinden Sie ein digitales optisches Audiokabel mit dem SPDIF-Anschluss.

Technische Daten

• Video: Bis zu 1080p bei 60Hz, HDMI 1.4, HDCP 1.3.
• Netzwerk: 25Mbps (typisch), unterstützt Multicast & HLS.
• Stromversorgung: 5VDC / 2.5A Netzteil enthalten, 12W Verbrauch.
• Anschlüsse: HDMI-Ausgang, RJ45 Ethernet, 1x USB 3.0, 2x USB 2.0, 3,5mm Audio, SPDIF, MicroSD, OTG.
• Betriebstemperatur: 0°C bis 40°C.

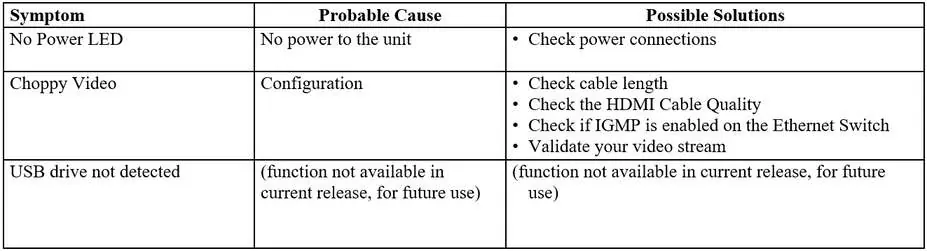

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

• Keine Power-LED: Überprüfen Sie die Stromanschlüsse.
• Ruckelndes Video: Prüfen Sie die Kabellänge, die Qualität des HDMI-Kabels, ob IGMP am Ethernet-Switch aktiviert ist und validieren Sie den Videostream.
• USB-Laufwerk nicht erkannt: Diese Funktion ist in der aktuellen Version nicht verfügbar (für zukünftige Verwendung vorgesehen).

Sicherheitshinweise

Um Brandgefahr oder Stromschläge zu vermeiden, darf das Gerät nicht geöffnet oder modifiziert werden. Installieren Sie das Gerät nicht in der Nähe von Wasser und setzen Sie es keiner Feuchtigkeit aus. Verwenden Sie keine Flüssig- oder Aerosolreiniger. Sorgen Sie für ausreichende Belüftung, um Überhitzung zu vermeiden.
