Bedienungsanleitung für Matchmaster 14MM-IP-DVBT IP-COFDM-Modulator

Schnelleinrichtung und Bedienungsanleitung für den Matchmaster 14MM-IP-DVBT IP-COFDM-Modulator. Erfahren Sie, wie Sie das Gerät anschließen, konfigurieren und verwalten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Anschlussdiagramm Seite 5 Frontpanel-Übersicht Seite 6 Rückseite-Anschlüsse Seite 7 Anmeldebildschirm Seite 8 Modulationseinstellungen Seite 9 Netzwerkkonfiguration Seite 13

Wichtige Informationen aus der Anleitung

Der Matchmaster 14MM-IP-DVBT ist ein IP-COFDM-Modulator, der IP-Streams in RF-Signale für MATV-Netzwerke oder TV-Geräte umwandelt. Die Konfiguration erfolgt über eine webbasierte Benutzeroberfläche. Stellen Sie sicher, dass das Gerät an einem gut belüfteten, trockenen Ort aufgestellt wird und die Stromversorgung geerdet ist.

Gerätebeschreibung und Anschlüsse

Das Gerät verfügt über folgende Schnittstellen:

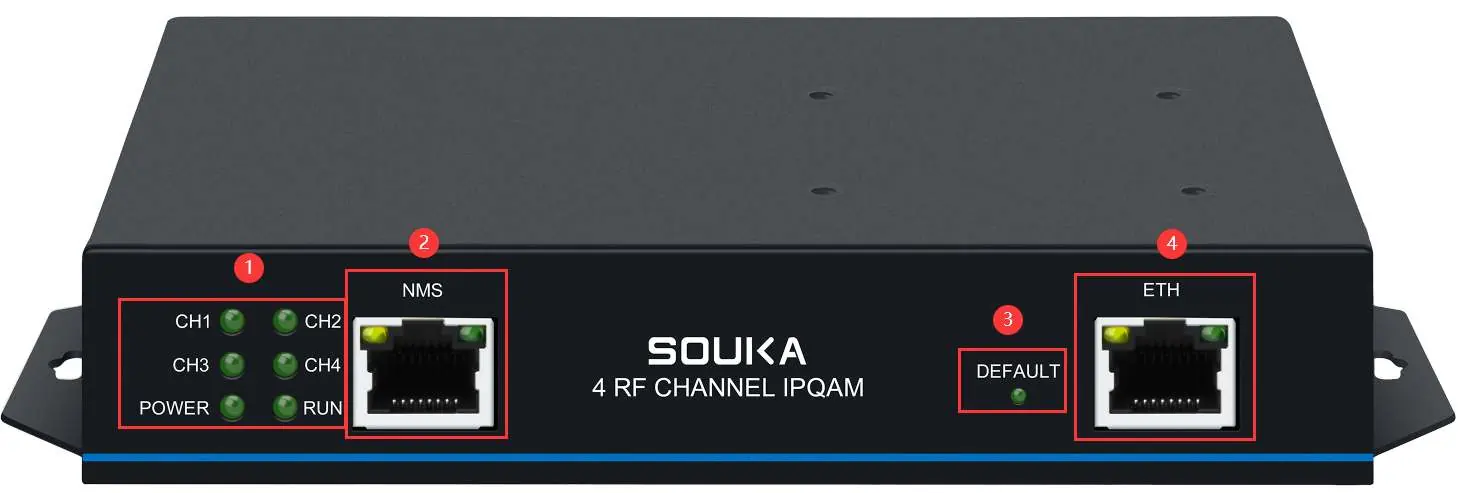

Frontpanel-Übersicht
Frontpanel-Übersicht

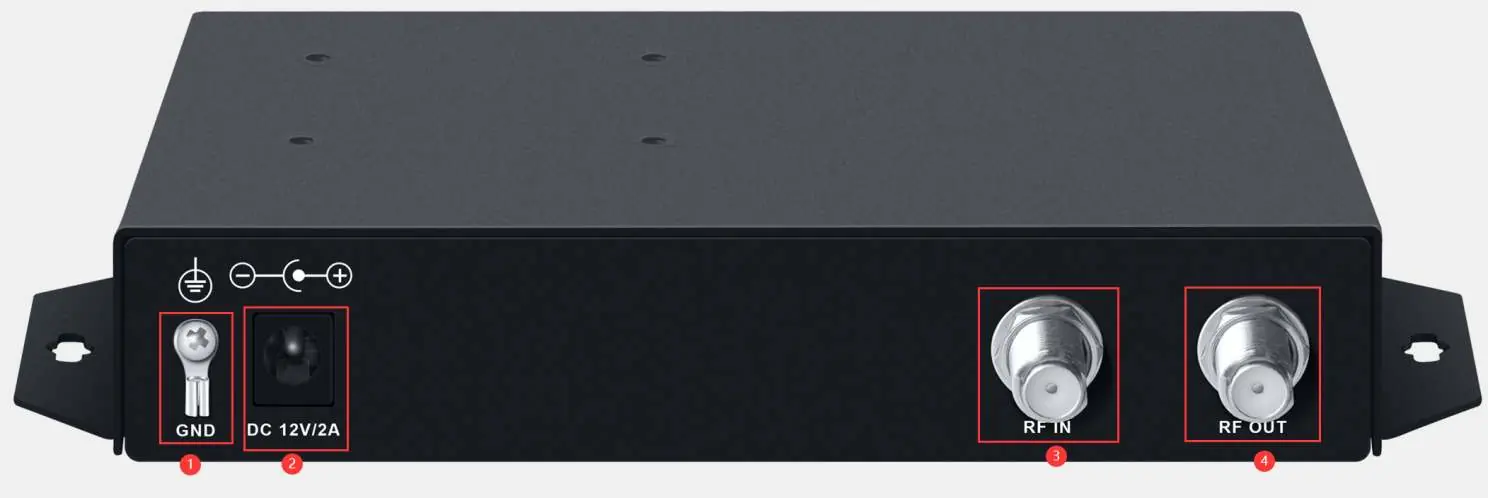

Rückseite-Anschlüsse
Rückseite-Anschlüsse
  • Frontpanel: Status-LEDs für Kanäle (CH1-CH4), RUN-Anzeige, POWER-Anzeige, NMS-Management-Port, DEFAULT-Taste (zum Zurücksetzen auf Werkseinstellungen) und ETH-Eingangsport.
  • Rückseite: GND-Erdungsanschluss, DC 12V/2A Stromanschluss, RF IN (Koaxial-Eingang) und RF OUT (Koaxial-Ausgang).

Ersteinrichtung und Login

Anschlussdiagramm
Anschlussdiagramm
Anmeldebildschirm
Anmeldebildschirm
  1. Verbinden Sie den NMS-Port mit Ihrem PC oder Switch.
  2. Verbinden Sie den ETH-Port mit der IP-Stream-Quelle.
  3. Verbinden Sie den RF OUT-Port mit Ihrem MATV-Netzwerk oder TV/Set-Top-Box.
  4. Schließen Sie das Netzteil an.
  5. Öffnen Sie einen Webbrowser (Google Chrome empfohlen) und geben Sie die Standard-IP-Adresse 192.168.1.30 ein.
  6. Melden Sie sich mit dem Standard-Benutzernamen und Passwort an (Standard: user).

Web-Management-Oberfläche

Nach der Anmeldung können Sie verschiedene Parameter verwalten:

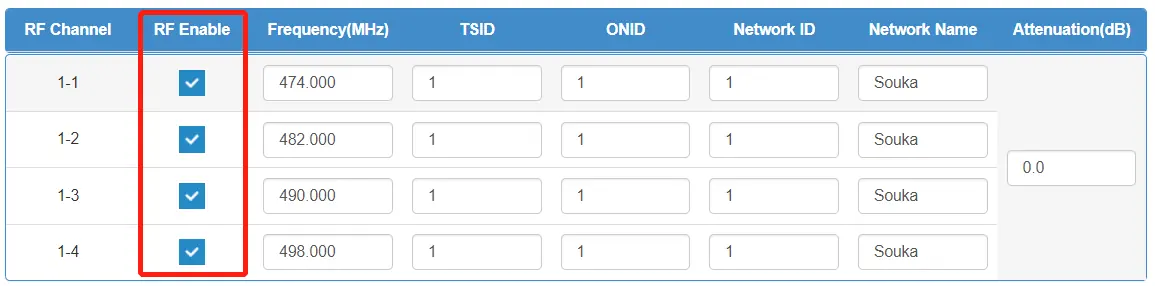

Modulationseinstellungen
Modulationseinstellungen
Netzwerkkonfiguration
Netzwerkkonfiguration
  • Gerätestatus: Anzeige von Seriennummer, Hardware-/Softwareversion, Modulationsformat, Betriebsspannung und Lüftergeschwindigkeit.
  • Modulationseinstellungen: Hier können Sie RF-Kanäle aktivieren, Frequenzen, TSID, ONID, Network ID, Bandbreite, Konstellation, Coderate, Guard Interval und Übertragungsmodus anpassen.
  • TS-Parameter: Konfiguration der Netzwerkeinstellungen (Mac-Adresse, IP-Adresse, IGMP-Einstellungen) und Verwaltung der Programmeingangsadressen (Unicast/Multicast).
  • Systemkonfiguration: Einstellungen für Zeitzone, Netzwerkparameter (DHCP/statische IP), Benutzerkonten sowie Systemwartung (Upgrade, Backup, Wiederherstellung, Neustart).

Sicherheitshinweise

  • Verwenden Sie das Gerät nur in einer trockenen, belüfteten Umgebung.
  • Vermeiden Sie Überhitzung, Feuchtigkeit und Staub.
  • Trennen Sie das Gerät vor der Reinigung vom Stromnetz; verwenden Sie keine Flüssigreiniger.
  • Verwenden Sie nur vom Hersteller empfohlenes Zubehör.
  • Öffnen Sie das Gehäuse nicht selbst, um Verletzungen oder Schäden zu vermeiden.

Herstellerinformationen

Matchmaster Communications Pty Ltd

Markenprofil
Herstellerwebsite https://www.matchmaster.com.au Support https://www.matchmaster.com.au/support/

Praktische Hilfe

Typische Probleme

Kein Signal

Prüfen Sie, ob der Modulationsstandard des Geräts mit dem empfangenen Standard übereinstimmt.

Programm fehlt

Prüfen Sie auf Kanal-Konflikte, stellen Sie sicher, dass das Videosignal korrekt eingespeist wird, und starten Sie das Gerät neu.

Keine Verbindung zum Web-Interface

Stellen Sie sicher, dass sich PC und Gerät im selben Netzwerksegment befinden. Falls nicht, fügen Sie ein neues Netzwerksegment in den erweiterten TCP/IP-Einstellungen des PCs hinzu.

Passwort vergessen oder Verbindungsprobleme

Verwenden Sie die DEFAULT-Taste am Frontpanel (länger als 10 Sekunden gedrückt halten), um die Werkseinstellungen wiederherzustellen.

Vor der Verwendung

  • Gerät an einem belüfteten, trockenen Ort aufstellen.
  • Sicherstellen, dass die Stromversorgung geerdet ist.
  • NMS-Port mit PC oder Switch verbinden.
  • ETH-Port mit der IP-Stream-Quelle verbinden.
  • RF OUT-Port mit dem MATV-Netzwerk oder TV verbinden.
  • Standard-IP 192.168.1.30 im Browser aufrufen.

Technische Daten in der Praxis

RF Frequenzbereich
50-999.999 MHz (einstellbar in 1KHz-Schritten).
Eingangsschnittstelle
1 Gigabit RJ45-Schnittstelle für IP-Streams.
Modulationsstandard
DVB-T COFDM.
Stromversorgung
DC 12V / 2A.

Abbildungen und Diagramme

  • Frontpanel: Status-LEDs für Kanäle, NMS-Port, ETH-Port, POWER/RUN-LEDs.
  • Rückseite: GND-Anschluss, DC 12V/2A Stromanschluss, RF IN, RF OUT.

Modellkompatibilität

  • Unterstützt Unicast- und Multicast-Protokolle (UDP, IGMP V2/V3).
  • Unterstützt DVB-T/T2 Modulationsstandards.
