Bedienungsanleitung für DVB-T Modulator Matchmaster 14MM-DTM2
Schnellstartanleitung und technischer Leitfaden für den Matchmaster 14MM-DTM2 DVB-T Modulator. Erfahren Sie, wie Sie das Gerät anschließen, konfigurieren und die RF-Ausgangssignale für Ihr digitales terrestrisches Fernsehen einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Matchmaster 14MM-DTM2 ist ein DVB-T-Modulator, der HDMI-Signale in ein DVB-T-RF-Signal umwandelt. Nach dem Einschalten benötigt das Gerät etwa 37 Sekunden, um betriebsbereit zu sein. Das Standardpasswort für den Zugriff auf das Konfigurationsmenü lautet 0000. Achten Sie darauf, dass die gewählte Ausgangsfrequenz nicht bereits von einem anderen Fernsehsender belegt ist.
Produktbeschreibung
Der 14MM-DTM2 ist ein H.264-Modulator, der 4K-Pass-Through-FHD-HDMI-Signale in DVB-T-RF-Signale konvertiert. Er verfügt über einen HDMI-Eingang, einen HDMI-Ausgang (4K-Pass-Through) und einen DVB-T-RF-Ausgang. Das Gerät passt die Kompressionsrate automatisch an die verfügbare Bandbreite an.
Installation und Anschluss
Verwenden Sie ausschließlich das mitgelieferte 12V-Netzteil. Schließen Sie das Gerät wie folgt an:
- HDMI In: Verbinden Sie Ihre Media-Quelle (z.B. Receiver, Player).
- HDMI Out: Optionaler 4K-Pass-Through zum Fernseher.
- RF Output: Verbinden Sie diesen Ausgang mit einem RF-Combiner oder direkt mit dem Antenneneingang Ihres Fernsehers.
- Stromversorgung: Schließen Sie das 12V-Netzteil an den DC-Eingang an.
Bedienung und Konfiguration
Die Konfiguration erfolgt über das LCD-Display und die 6 Tasten an der Vorderseite:
- ENTER: Parameter oder Menü auswählen.
- L / R: Zwischen Menüs oder Zeichen navigieren.
- Up / Down: Werte oder Felder anpassen.
- MENU: Zum Startmenü zurückkehren.
Nach dem Start erscheint die Meldung "Keyboard Locked". Drücken Sie ENTER und geben Sie das Passwort ein, um das Menü freizuschalten.
Technische Daten
- Video-Kodierung: H.264 Baseline Profile Level 4.0.
- Audio-Kodierung: MPEG-2 / AAC.
- RF-Ausgangspegel: 100dBµV (einstellbar 0 bis -30dB).
- Frequenzbereich: 177–858 MHz.
- Betriebstemperatur: 5°C bis 40°C.
Herstellerinformationen
Matchmaster Communications Pty Ltd
Praktische Hilfe
Typische Probleme
Gerät zeigt 'Keyboard Locked' an.
Drücken Sie die ENTER-Taste und geben Sie das Standardpasswort '0000' ein, um das Menü zu entsperren.
Kein Signal am Fernseher empfangbar.
Überprüfen Sie, ob die eingestellte Ausgangsfrequenz bereits von einem anderen Sender belegt ist. Ändern Sie ggf. die Frequenz im RF-Setting-Menü.
4K-Signal wird nicht über HDMI-Out durchgeschleift.
Stellen Sie sicher, dass der angeschlossene Fernseher 4K Ultra HD (3840x2160) unterstützt, HDMI 2.0 und HDCP 2.2 kompatibel ist und ein HDMI 2.0-Kabel verwendet wird.
Vor der Verwendung
- Verwenden Sie nur das mitgelieferte 12V-Netzteil.
- Stellen Sie sicher, dass die HDMI-Quelle aktiv ist.
- Warten Sie nach dem Einschalten ca. 37 Sekunden, bis das Gerät 'Initial...' abgeschlossen hat.
- Prüfen Sie, ob das RF-Kabel fest mit dem RF-Combiner oder TV verbunden ist.
Technische Daten in der Praxis
- Video Bitrate
- Einstellbar zwischen 2 und 18 Mbps, um die Bildqualität und Bandbreitennutzung zu optimieren.
- LCN (Logical Channel Number)
- Legt die Indexnummer für die Sortierung des Senders auf dem digitalen Empfänger fest (1-999).
Abbildungen und Diagramme
- Das Anschlussdiagramm zeigt die Kette: HDMI-Quelle -> 14MM-DTM2 -> RF-Combiner -> TV.

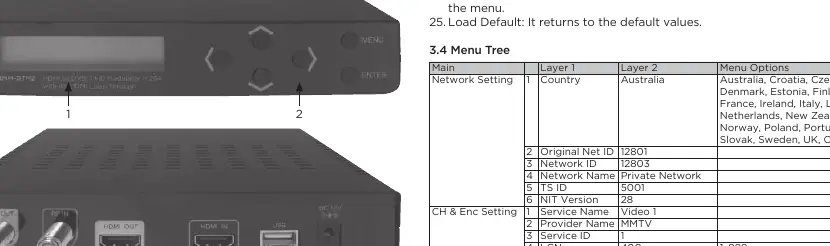

- Die Frontblende enthält ein LCD-Display und 6 Tasten zur manuellen Konfiguration.
Modellkompatibilität
- Das Gerät erfordert ein DVB-T-fähiges Empfangsgerät (TV oder Set-Top-Box).
- Die 4K-Pass-Through-Funktion erfordert HDMI 2.0 und HDCP 2.2 Unterstützung am Zielgerät.
