Bedienungsanleitung für Milleteknik ECO Stromversorgung mit Batterie-Backup

Schnellstartanleitung für die Milleteknik ECO Serie. Erfahren Sie alles über die Installation, den Anschluss der Batterien, die Inbetriebnahme und die Fehlerbehebung für Ihre Stromversorgung mit Batterie-Backup.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Milleteknik ECO Serie. Das Gerät ist eine Stromversorgung mit Batterie-Backup für den Innenbereich. Die Installation muss durch eine Elektrofachkraft gemäß den geltenden nationalen Vorschriften erfolgen. Stellen Sie sicher, dass die Umgebungstemperatur zwischen 15 und 30 °C liegt und das Gerät vertikal montiert wird.

Installation und Wandmontage

Das Gerät muss an einer stabilen Wand oder Montageplatte montiert werden, die das Gewicht inklusive Batterien tragen kann. Verwenden Sie vier Schrauben (4-5 mm Durchmesser). Achten Sie auf einen Freiraum von mindestens 100 mm über und an den Seiten des Gehäuses für eine ausreichende Belüftung. Die Montagehöhe sollte zwischen 1,4 und 1,8 m über dem Boden liegen.

Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7

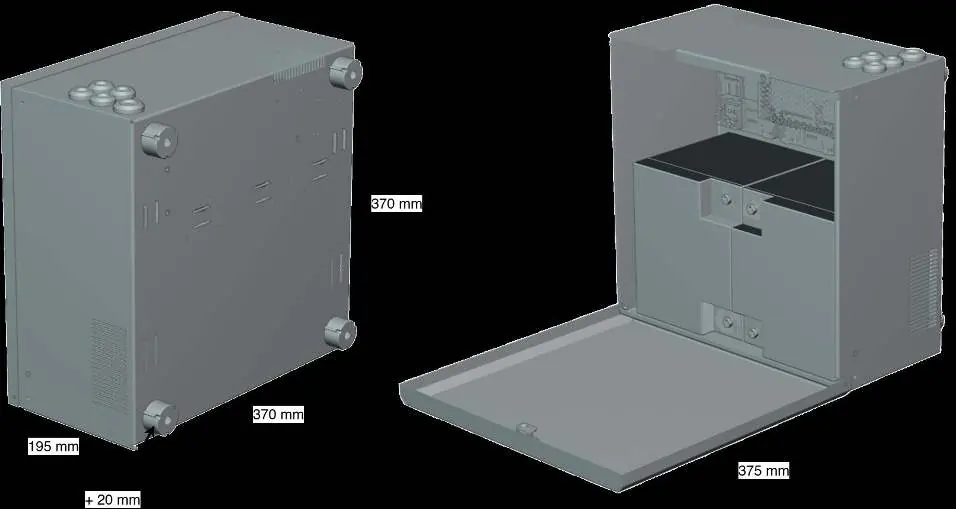

Gehäuseabmessungen
Gehäuseabmessungen

Anschluss der Batterien

Vor dem Anschluss muss die Batteriespannung gemessen werden. Verbinden Sie niemals Batterien, deren Spannung um mehr als 0,3 V voneinander abweicht. Schieben Sie die Batterien seitlich in das Gehäuse. Verbinden Sie das rote Kabel mit dem Pluspol (+) und das schwarze Kabel mit dem Minuspol (-). Die Netzspannung muss während des Batterieanschlusses getrennt sein.

Batterieanschluss
Batterieanschluss

Netzanschluss

Das Gerät ist für den Anschluss an einen geerdeten 230 V AC Stromkreis vorgesehen. Ein leicht zugänglicher Hauptschalter gemäß IEC 60947-1 muss in der Festinstallation vorhanden sein. Verwenden Sie ein Netzkabel mit einem Querschnitt von mindestens 1,0 mm² und einer Sicherung T 2,5 A (träge). Netz- und Niederspannungskabel müssen getrennt verlegt werden, um Störungen zu vermeiden.

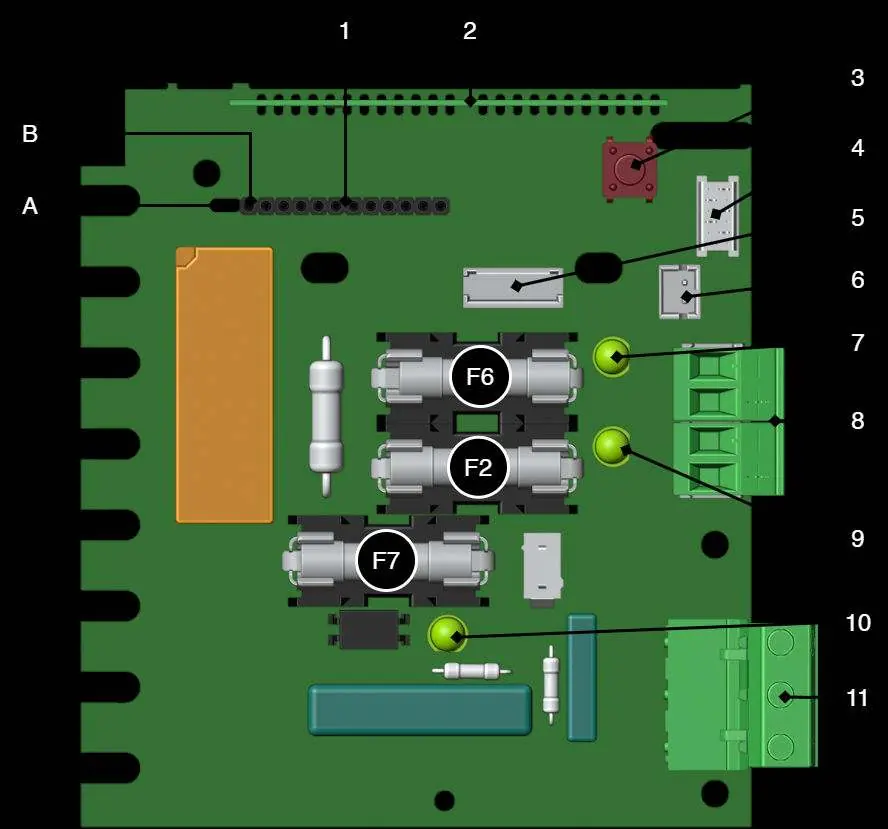

PCB-Layout und Anschlüsse
PCB-Layout und Anschlüsse

Inbetriebnahme

Um Kurzschlüsse zu vermeiden, müssen die Verbindungen zur Hauptplatine in der vorgeschriebenen Reihenfolge hergestellt werden. Nach dem Einschalten kann es bis zu 72 Stunden dauern, bis die Batterien vollständig geladen sind.

LED-Anzeigen und Alarme

Im Normalbetrieb leuchtet die LED dauerhaft grün. Blinkt die LED alle 15 Sekunden, ist die Batterie voll geladen und befindet sich in der Ruhephase. Andere Blinkmuster oder Farben (Gelb/Rot) deuten auf Fehler wie niedrige Batteriespannung, getrennte Batterien oder Netzfehler hin.

LED-Anzeigen
LED-Anzeigen

Wartung und Fehlerbehebung

Das System ist wartungsfrei, mit Ausnahme der Batterien und des Lüfters. Bei Fehlern prüfen Sie zuerst die Netzspannung, die Sicherungen und die Batterieanschlüsse. Wenn die Sicherungen wiederholt auslösen, prüfen Sie die angeschlossenen Lasten auf Kurzschluss oder Überlast. Bei anhaltenden Problemen kontaktieren Sie den technischen Support von Milleteknik.

Praktische Hilfe

Typische Probleme

Keine Ausgangsspannung

Prüfen Sie die Netzspannung, die Sicherungen und die Batterieanschlüsse.

Batterie lädt nicht

Überprüfen Sie die Batteriekabel und ersetzen Sie ggf. die Batteriesicherung.

Gerät startet, aber alarmiert

Warten Sie bis zu 72 Stunden, bis die Batterien geladen sind, oder prüfen Sie die angeschlossene Last.

Sicherungen brennen häufig durch

Prüfen Sie auf Kurzschluss oder Überlast und beheben Sie die Ursache vor dem Sicherungswechsel.

Gerät wird heiß

Prüfen Sie, ob die Nennlast überschritten wurde und ob die Belüftung um das Gehäuse frei ist.

Vor der Verwendung

  • Installationsort: Innenbereich, 15-30°C.
  • Wandmontage: Vertikal, 100mm Freiraum oben und an den Seiten.
  • Netzanschluss: 230V AC, geerdet.
  • Batteriespannung vor Anschluss messen (Differenz max 0,3V).
  • Sicherungen und Kabel auf festen Sitz prüfen.
  • Hauptschalter gemäß IEC 60947-1 installieren.

Technische Daten in der Praxis

T 2,5 A (träge)
Empfohlene Sicherung für den Netzeingang.

Abbildungen und Diagramme

  • PCB-Layout: Zeigt Anschlüsse für Netz, Batterien und Sicherungen (F2, F6, F7).
  • Batterieanschluss: Rotes Kabel an Plus (+), schwarzes Kabel an Minus (-).

Modellkompatibilität

  • Nur für den Innenbereich geeignet.
  • Nicht mit anderen Batterietypen mischen.
  • Nur autorisiertes Personal darf Wartungen durchführen.
