Bedienungsanleitung für MAX 31139 Tischkreissäge
Schnellstartanleitung und vollständiger Leitfaden für die MAX 31139 Tischkreissäge. Enthält Montageanweisungen, Sicherheitshinweise, Einstellungen und Wartungstipps.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die MAX 31139 ist eine Tischkreissäge mit 1500 W Leistung, die für Längs- und Querschnitte in Holz konzipiert ist. Sie verfügt über einen Überlastungsschutz, einstellbare Schnitttiefe und Gehrungswinkel. S. 4, 59
Wichtigste Schritte
- Montage des Rahmens und der Tischverbreiterungen S. 10, 65
- Wechseln des Sägeblatts S. 12, 68
Erste Inbetriebnahme
- Stellen Sie die Säge auf einen ebenen Untergrund, montieren Sie alle Teile gemäß Anleitung und prüfen Sie die korrekte Ausrichtung des Sägeblatts. S. 10, 65
Probleme und Lösungen
Säge stoppt plötzlich
Überlastungsschutz hat ausgelöst. 30 Minuten abkühlen lassen, dann Überlastungsschutz-Knopf (B) drücken.
S. 12, 67Wartung und Reset
- Reinigen Sie die Säge regelmäßig von Sägemehl und Staub. Schmieren Sie bewegliche Teile. Ersetzen Sie beide Kohlebürsten, wenn sie abgenutzt sind. S. 13, 68
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 1500 W | Motorleistung | S. 4, 59 |
| Drehzahl | 5000 U/min | Leerlaufdrehzahl | S. 4, 59 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5, 6, 7
- Einstellungen S. 11, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung der MAX 31139 Tischkreissäge. Sie umfasst Montageanweisungen, Sicherheitshinweise, Einstellmöglichkeiten und Fehlerbehebung. Bitte bewahren Sie dieses Dokument zum späteren Nachschlagen auf.
Sicherheitshinweise
- Persönliche Schutzausrüstung: Tragen Sie immer eine Schutzbrille, Gehörschutz und eine Staubmaske.
- Arbeitsplatz: Halten Sie den Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen.
- Rückschlaggefahr: Stehen Sie niemals direkt hinter dem Sägeblatt. Führen Sie das Werkstück immer gegen die Drehrichtung des Sägeblatts zu.
- Überwachung: Lassen Sie die Säge niemals unbeaufsichtigt laufen.
- Sicherheitseinrichtungen: Verwenden Sie immer den Sägeblattschutz und den Spaltkeil.
Technische Daten
- Spannung/Frequenz: 220-240 V ~ 50 Hz
- Leistung: 1500 W
- Geschwindigkeit: 5000 U/min
- Sägeblatt: Ø 210 mm, 30 mm Lochdurchmesser
- Schnitttiefe (90°/45°): Max. 70/45 mm
- Gehrungswinkel: 0-45°
Montage und Vorbereitung
Legen Sie eine Unterlage auf den Boden, um Kratzer zu vermeiden. Montieren Sie den Rahmen, indem Sie die Beine und Querstreben mit den mitgelieferten Schrauben und Muttern verbinden. Bringen Sie die Tischverbreiterungen an und stellen Sie sicher, dass sie bündig mit dem Sägetisch sind. Montieren Sie den Sägeblattschutz am Spaltkeil, ohne die Schraube zu fest anzuziehen, damit er sich frei bewegen kann.
Einstellungen
- Schnitttiefe: Drehen Sie das Handrad, um das Sägeblatt zu heben oder zu senken.
- Parallelanschlag: Nutzen Sie den Parallelanschlag für Längsschnitte. Stellen Sie sicher, dass die Schiene mindestens 2 cm vom Sägeblatt entfernt ist.
- Gehrungswinkel: Lösen Sie die Flügelschraube am Gehrungsanschlag, stellen Sie den gewünschten Winkel ein und ziehen Sie die Schraube wieder fest.
- Sägeblattwinkel: Lösen Sie den Einstellgriff, neigen Sie das Sägeblatt auf den gewünschten Winkel (0-45°) und arretieren Sie es.
Betrieb
Schalten Sie die Säge mit dem grünen Ein-/Aus-Schalter ein und lassen Sie sie die volle Geschwindigkeit erreichen, bevor Sie mit dem Sägen beginnen. Führen Sie das Werkstück gleichmäßig zu. Bei Gefahr drücken Sie sofort den roten Aus-Schalter. Bei Überlastung schaltet sich die Säge automatisch ab; lassen Sie sie 30 Minuten abkühlen und drücken Sie dann den Überlastungsschutz-Knopf.
Reinigung und Wartung
Entfernen Sie regelmäßig Sägespäne und Staub mit einem Staubsauger oder einer Bürste. Schmieren Sie bewegliche Teile mit leichtem Öl. Wenn die Kohlebürsten abgenutzt sind, müssen beide ersetzt werden.
Praktische Hilfe
Typische Probleme
Säge schaltet sich während des Betriebs ab
Überlastungsschutz hat ausgelöst. Lassen Sie das Gerät 30 Minuten abkühlen und drücken Sie den Überlastungsschutz-Knopf (B).
Werkstück klemmt oder Rückschlag
Überprüfen Sie, ob der Parallelanschlag parallel zum Sägeblatt ausgerichtet ist und ob der Spaltkeil korrekt eingestellt ist.
Vor der Verwendung
- Stellen Sie sicher, dass die Säge auf einem stabilen, ebenen Untergrund steht.
- Prüfen Sie, ob alle Schrauben und Muttern fest angezogen sind.
- Kontrollieren Sie, ob der Sägeblattschutz frei beweglich ist.
- Stellen Sie sicher, dass das Sägeblatt scharf und sauber ist.
- Prüfen Sie die korrekte Drehrichtung des Sägeblatts.
Abbildungen und Diagramme

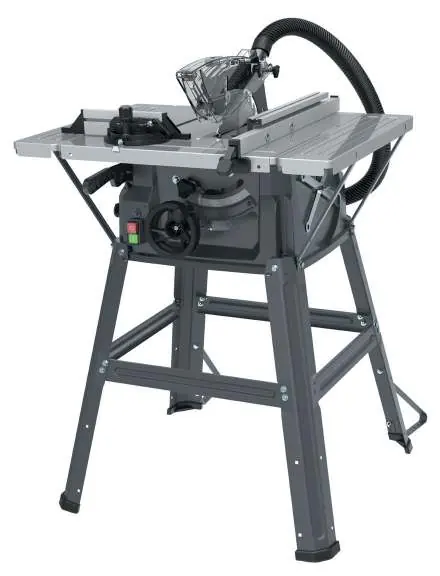

- Abbildung 1a: Gesamtansicht der Tischkreissäge mit Komponenten.
- Abbildung 2: Anschluss für Staubabsaugung.
- Abbildung 3: Montage des Sägeblattschutzes.
- Abbildung 4: Wechseln des Sägeblatts.
- Abbildung 24: Position des Überlastungsschutzes.
Modellkompatibilität
- Verwenden Sie nur Sägeblätter, die den technischen Daten entsprechen und nach EN 847-1 geprüft sind.
- Verwenden Sie keine HSS-Stahl-Sägeblätter.
