Bedienungsanleitung für die Tischkreissäge Laguna 151-Fusion1
Schnelle Anleitung zur Installation, Einstellung und Wartung der Laguna 151-Fusion1 Tischkreissäge. Enthält wichtige Sicherheitshinweise, technische Daten und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Laguna 151-Fusion1 ist eine stationäre Tischkreissäge. Die Installation erfordert zwei Personen, eine korrekte Ausrichtung der Schienen und die Verwendung der mitgelieferten Schutzvorrichtungen (Spaltkeil, Blattschutz). S. 10, 12, 14
Wichtigste Schritte
- Sägeblatt wechseln S. 16, 17
- Parallelanschlag ausrichten S. 18, 19
Erste Inbetriebnahme

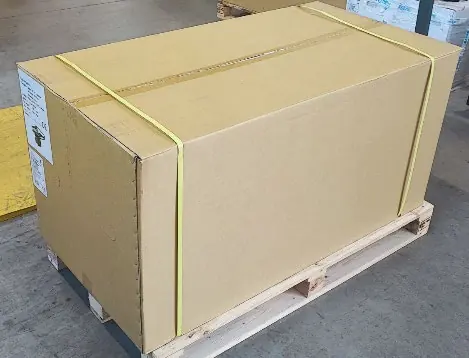

- Auspacken und Basis montieren S. 10, 12
Probleme und Lösungen
Maschine startet nicht
Kondensator, Verkabelung und Schalter prüfen.
S. 28Wartung und Reset
- Wartungsplan S. 27
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Motorleistung | 1450 W | Eingangsleistung | S. 4 |
Wo es im PDF steht
- Sicherheitshinweise S. 5, 6, 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der korrekten Installation, Wartung und Einstellung der Laguna 151-Fusion1 Tischkreissäge. Sie deckt keine allgemeinen Holzbearbeitungstechniken ab. Sicherheit hat oberste Priorität: Lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist und in einem gut beleuchteten, belüfteten Bereich betrieben wird.
Technische Daten
- Spannung: 230 V / 50 Hz / 1 Phase
- Motorleistung: 1450 W (Eingang), 1100 W (Ausgang)
- Motordrehzahl: 2850 U/min
- Sägeblatt: 250 mm Durchmesser, 30 mm Bohrung
- Max. Schnitthöhe: 79 mm bei 90°, 56 mm bei 45°
- Gewicht: 110 kg

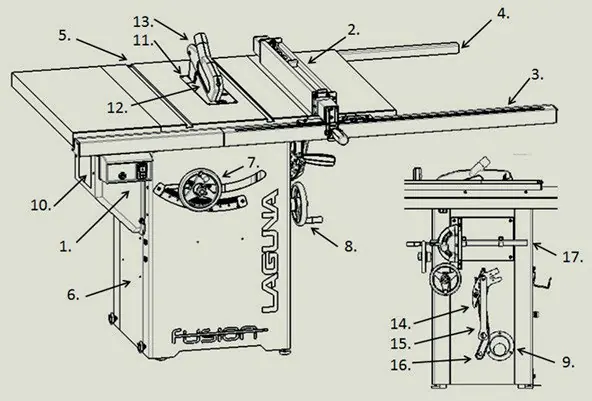

Aufbau und Installation
Der Aufbau erfordert mindestens zwei Personen aufgrund des hohen Gewichts der Maschine. Schließen Sie das Gerät erst an die Stromversorgung an, wenn der Aufbau vollständig abgeschlossen ist.
- Basis montieren: Verbinden Sie die Basisteile und montieren Sie die Beine.
- Erweiterungen: Montieren Sie die Erweiterungstische bündig mit dem Haupttisch.
- Schienenmontage: Befestigen Sie die vorderen und hinteren Schienenstützen. Richten Sie die Schienen mit einer geraden Kante aus, bevor Sie sie festziehen.
- Ausrichtung: Richten Sie die vordere Schiene am Sägeblatt aus.
- Nivellierung: Nivellieren Sie die Säge über die Rollen und befestigen Sie sie am Boden.
Bedienung und Einstellungen
Vor jedem Schnitt müssen das Sägeblatt, der Spaltkeil und der Blattschutz überprüft werden. Der Spaltkeil muss immer verwendet werden, um Rückschläge zu vermeiden. Die Schnitthöhe und der Neigungswinkel werden über die Handräder an der Vorder- bzw. Seite der Maschine eingestellt.
Wartung
- Täglich: Auf lose Schrauben, beschädigte Blätter oder Schutzvorrichtungen prüfen.
- Wöchentlich: Tischoberfläche, Gehrungsschlitze und Parallelanschlag reinigen.

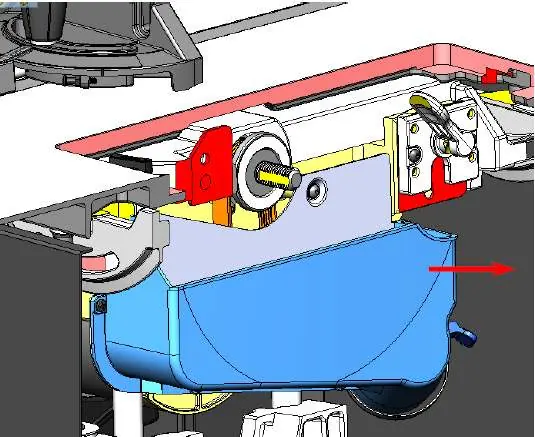

- Monatlich: Staubablagerungen im Inneren entfernen, Riemenspannung prüfen.
- Alle 6-12 Monate: Trunnion-Gleitführungen, Schneckengetriebe und Gewindespindeln schmieren.
Praktische Hilfe
Typische Probleme
Maschine startet nicht oder löst den Schutzschalter aus
Startkondensator prüfen, Motorverkabelung kontrollieren, Schalter auf Defekte prüfen.
Übermäßige Lautstärke oder Vibrationen
Lose Komponenten festziehen, Sägeblatt auf Beschädigungen prüfen, Riemenspannung anpassen.
Überlastschutz löst aus / Leistungsverlust
Vorschubgeschwindigkeit verringern, Sägeblatt schärfen, Riemen auf Schlupf prüfen.
Vor der Verwendung
- Vor allen Einstellungen Netzstecker ziehen.
- Persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, Staubmaske) tragen.
- Sägeblatt und Spaltkeil auf korrekte Ausrichtung prüfen.
- Arbeitsbereich von Kindern und Unbefugten freihalten.
- Staubabsaugung anschließen.
Technische Daten in der Praxis

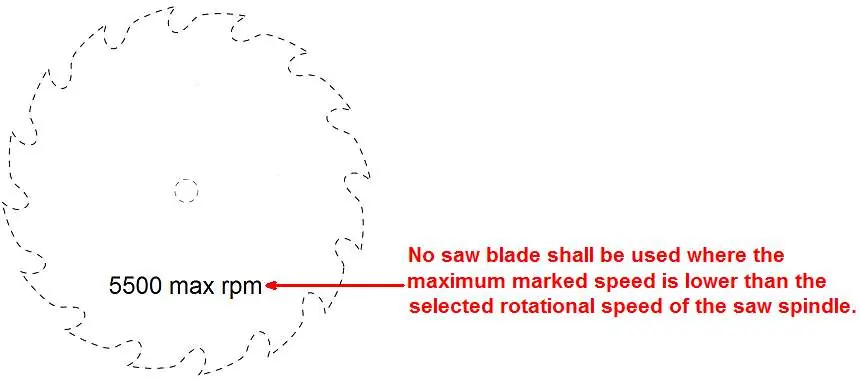

- Sägeblattdurchmesser
- 250 mm, nur Hartmetallblätter verwenden.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die interne Komponentenanordnung (Motor, Getriebe, Riemen).
- Der Schaltplan verdeutlicht die elektrische Verbindung des Schalters und Motors.
Modellkompatibilität
- Nur für Holz und laminierte Plattenmaterialien geeignet.
- Nicht für den Außenbereich oder feuchte Umgebungen geeignet.
- Nur Original-Ersatzteile von Laguna verwenden.
