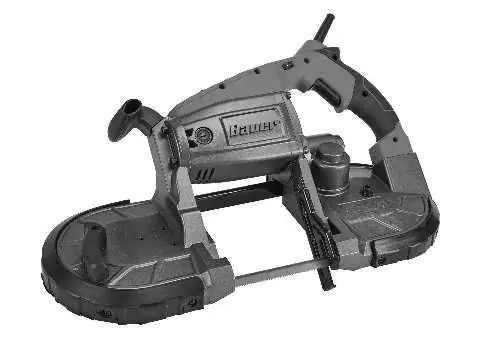

Bedienungsanleitung für Bauer 1678E-B Variable Speed Deep Cut Bandsaw Kit

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die notwendigen Anweisungen für den sicheren Betrieb und die Wartung der Bauer 1678E-B Bandsäge. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät ist für den Einsatz mit spezifischen Sägeblättern konzipiert und erfordert eine korrekte Montage der Führungsschiene sowie eine regelmäßige Überprüfung der Bandspannung.

Sicherheitshinweise

• Tragen Sie bei der Arbeit immer eine ANSI-zugelassene Schutzbrille und Gehörschutz.
• Verwenden Sie bei Bedarf eine Staubmaske.
• Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
• Betreiben Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
• Trennen Sie das Gerät immer vom Stromnetz, bevor Sie Einstellungen vornehmen oder das Sägeblatt wechseln.
• Personen mit Herzschrittmachern sollten vor der Benutzung einen Arzt konsultieren, da elektromagnetische Felder Interferenzen verursachen können.

Montage der Führungsschiene

Die Führungsschiene (52) muss vor dem Betrieb montiert werden:

1. Entfernen Sie die Schrauben (51) am Rahmen (27).
2. Installieren Sie die Führungsschiene um das Sägeblatt herum.
3. Befestigen Sie die Schiene mit den Schrauben (51).

Sägeblattwechsel und -einstellung

Sägeblattwahl: Verwenden Sie nur Sägeblätter der Größe 44-7/8 Zoll x 1/2 Zoll x .025 Zoll.

• 14 TPI: Für weiche/dicke Materialien (Aluminium, Blei, Gummi, Holz).
• 24 TPI: Für harte/dünne Materialien (Gusseisen, Weichstahl, Hartstahl).

Wechselvorgang:

1. Trennen Sie das Gerät vom Stromnetz.
2. Drehen Sie den Spannhebel vom Gehäuse weg, um die Spannung zu lösen.

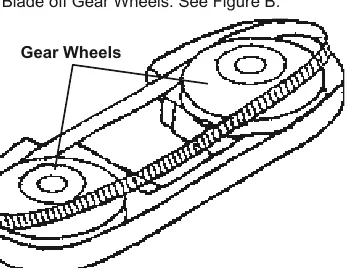

3. Entfernen Sie das alte Sägeblatt von den Zahnrädern.
4. Legen Sie das neue Sägeblatt (Zähne zeigen nach oben, zu Ihnen gerichtet) in beide Führungslager und zentrieren Sie es.
5. Spannen Sie das Sägeblatt durch Drehen des Spannhebels in die gespannte Position.

Betrieb der Bandsäge

1. Sichern Sie das Werkstück mit Schraubzwingen oder einem Schraubstock.
2. Stellen Sie sicher, dass das Kabel nicht im Weg ist.
3. Setzen Sie die Führungsschiene gegen das Werkstück (90°-Winkel).
4. Schalten Sie die Säge ein und lassen Sie sie die volle Geschwindigkeit erreichen, bevor Sie den Schnitt beginnen.
5. Verwenden Sie den Geschwindigkeitsregler am Auslöser, um die Geschwindigkeit anzupassen.
6. Üben Sie keinen übermäßigen Druck aus; das Eigengewicht der Säge reicht für einen sauberen Schnitt aus.

Wartung und Reinigung

• Vor jedem Gebrauch: Prüfen Sie auf lose Schrauben, beschädigte Kabel, Risse oder Fehlfunktionen.
• Nach Gebrauch: Wischen Sie die Außenflächen mit einem sauberen Tuch ab.
• Bei längerer Nichtbenutzung sollte das Sägeblatt entfernt werden.
• Reparaturen am Netzkabel dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

Fehlerbehebung

• Gerät startet nicht: Prüfen Sie den Stromanschluss, die Steckdose und den thermischen Überlastschutz.
• Gerät läuft langsam: Verringern Sie den Vorschub. Vermeiden Sie zu lange oder zu dünne Verlängerungskabel.
• Überhitzung: Reinigen Sie die Lüftungsschlitze, prüfen Sie das Sägeblatt auf Schärfe und verringern Sie den Vorschub.
