Bedienungsanleitung für Laguna 14BX Bandsäge

Schnellstart-Anleitung und vollständiges Handbuch für die Laguna 14BX Bandsäge. Erfahren Sie alles über Montage, Klingenwechsel, Einstellung der Keramikführungen und Wartung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb, die Montage und die Wartung der Laguna 14BX Bandsäge. Lesen Sie das gesamte Handbuch vor der Inbetriebnahme sorgfältig durch. Die Maschine ist für Holzbearbeitung konzipiert und verfügt über ein präzises Keramik-Führungssystem.

Produktbeschreibung

Die Laguna 14BX ist eine Bandsäge mit einem 1,9 kW, 230V Motor. Sie zeichnet sich durch ein U-förmiges Rahmendesign aus, das für hohe Stabilität sorgt. Zu den Hauptmerkmalen gehören:

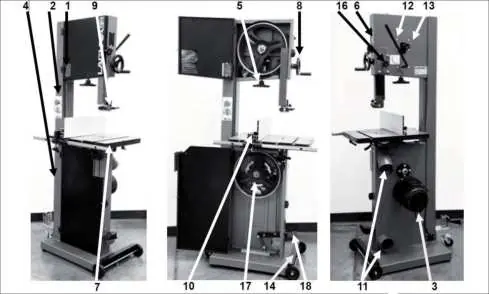

Übersicht der Hauptkomponenten der Bandsäge
Übersicht der Hauptkomponenten der Bandsäge
  • Keramik-Klingenführungen für hohe Stabilität und Langlebigkeit.
  • Gusseisentisch mit Neigungswinkel von -7° bis +45°.
  • Schnellspannhebel für den Klingenwechsel.
  • Integrierte Staubabsaugung (100 mm Anschluss).
  • Optionales Mobilitätskit und Arbeitsleuchte.

Montage und Einrichtung

Die Montage sollte auf einem soliden, ebenen Boden erfolgen. Stellen Sie sicher, dass die Maschine in der Nähe einer Stromquelle und einer Staubabsaugung steht.

Mitgelieferte Montageteile
Mitgelieferte Montageteile

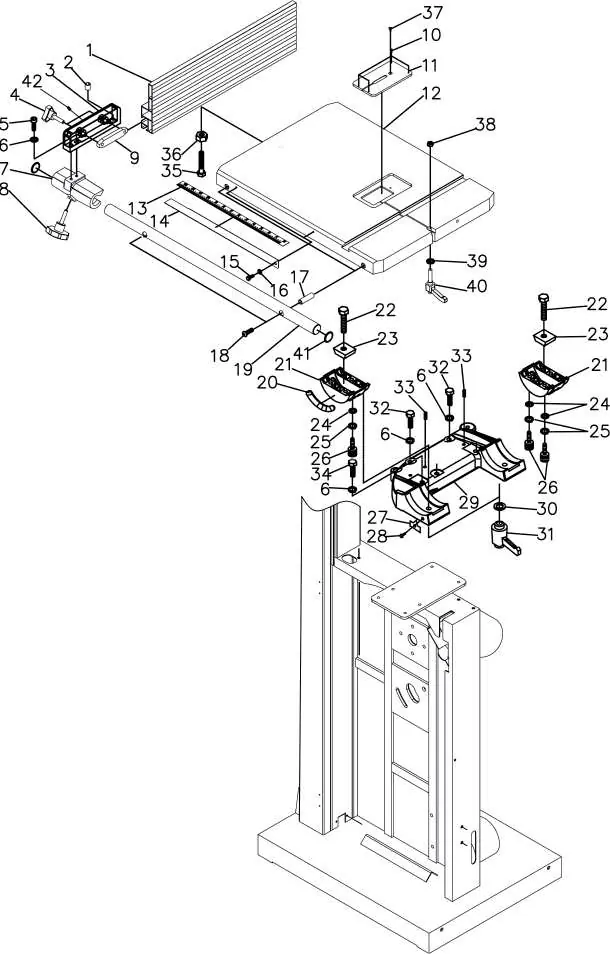

Tisch- und Anschlagmontage
Tisch- und Anschlagmontage
  • Gummifüße: Können vor oder nach dem Auspacken montiert werden.
  • Mobilitätskit: Besteht aus zwei festen Rädern vorne und einem schwenkbaren Rad hinten, das per Fußhebel aktiviert wird.
  • Tischmontage: Der Tisch wird an den Trunnions befestigt. Nutzen Sie die Referenz-Anschlagschraube zur schnellen Ausrichtung.
  • Anschlag (Fence): Montage der Führungsschiene und des Anschlags. Der Anschlag kann in hoher oder niedriger Position verwendet werden.
  • Licht: Montage an den vorgebohrten Löchern oben an der Maschine.

Klingenwechsel und Einstellung

Ein korrekter Klingenwechsel ist entscheidend für die Leistung:

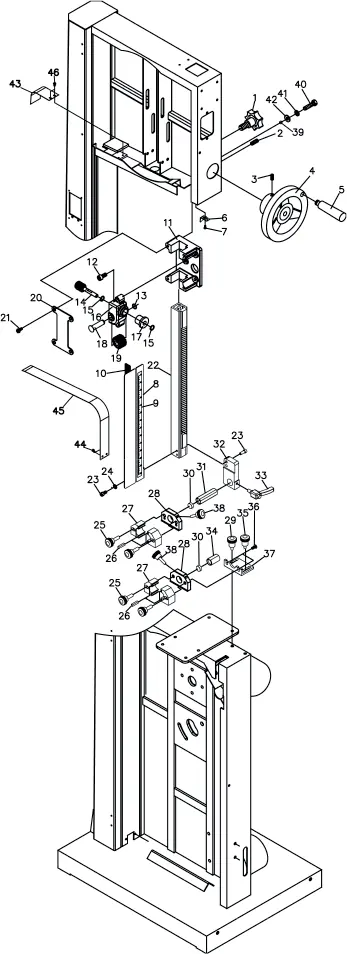

Montage der oberen und unteren Klingenführungen
Montage der oberen und unteren Klingenführungen
  1. Trennen Sie die Maschine vom Stromnetz.
  2. Entfernen Sie die Tischeinlage und öffnen Sie die Türen.
  3. Lösen Sie die Klingenspannung mit dem Schnellspannhebel.
  4. Führen Sie die neue Klinge ein und achten Sie darauf, dass die Zähne nach unten zeigen.
  5. Spannen Sie die Klinge und führen Sie die Spurverfolgung (Tracking) durch, indem Sie die Räder von Hand drehen.
  6. Stellen Sie die Keramikführungen so ein, dass sie das Blatt stützen, ohne die Zähne zu berühren.

Wartung und Pflege

  • Reinigung: Entfernen Sie regelmäßig Sägemehl von den Reifen der Räder. Verwenden Sie bei Bedarf 100er Schleifpapier, um die Reifen zu reinigen und zu formen.
  • Schmierung: Verwenden Sie Teflon-basiertes Schmiermittel für bewegliche Teile.
  • Antriebsriemen: Regelmäßig auf Verschleiß prüfen und bei Bedarf ersetzen.
  • Keramikführungen: Auf Risse prüfen und regelmäßig reinigen.

Fehlerbehebung

Bei Problemen wie Vibrationen, Überhitzung des Motors oder schlechter Schnittqualität prüfen Sie zuerst die Klingenspannung, die Ausrichtung der Führungen und den Zustand des Antriebsriemens. Stellen Sie sicher, dass die Maschine waagerecht steht.

Praktische Hilfe

Typische Probleme

Säge startet nicht

Sicherheitsstecker prüfen, Not-Aus-Schalter zurücksetzen, Stromversorgung und Sicherung kontrollieren.

Motor überhitzt

Überlastschutz hat ausgelöst. Abkühlen lassen. Ursachen: stumpfe Klinge, zu schneller Vorschub, verstopfte Kühlrippen.

Vibrationen

Maschine steht nicht eben. Nivellierung prüfen. Antriebsriemen auf Beschädigungen prüfen.

Klinge verläuft

Führungen neu einstellen, Klingenspannung prüfen, Klinge auf Beschädigungen oder stumpfe Zähne kontrollieren.

Vor der Verwendung

  • Schutzvorrichtungen sind montiert und funktionsfähig.
  • Klinge ist korrekt gespannt und läuft mittig auf den Rädern.
  • Keramikführungen sind korrekt eingestellt (minimales Spiel).
  • Arbeitsbereich ist sauber und gut beleuchtet.
  • Alle Einstellschrauben und Klemmhebel sind festgezogen.
  • Not-Aus-Schalter ist einsatzbereit.

Technische Daten in der Praxis

Throat (Ausladung)
346 mm. Maximaler Abstand zwischen Klinge und Rahmen.
Tischneigung
-7° bis +45°. Einstellbar für Winkelschnitte.
Klingenbreite
3 mm bis 19 mm. Abhängig von der Art des Schnitts (Kurven vs. gerade Schnitte).

Abbildungen und Diagramme

  • Verwenden Sie die Explosionszeichnungen für die Identifikation von Ersatzteilen.
  • Der Schaltplan (Wiring Diagram) zeigt die elektrische Verdrahtung für Wartungszwecke.

Modellkompatibilität

  • Verwenden Sie nur Klingen mit einer Länge zwischen 2914 mm und 2946 mm.
  • Das optionale Mobilitätskit ist spezifisch für dieses Modell konzipiert.
