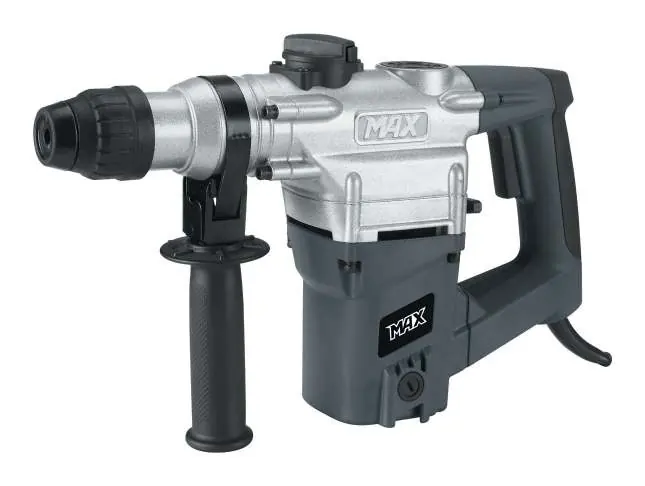

Bedienungsanleitung für MAX 55240 Bohrhammer

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den MAX 55240 Bohrhammer. Lesen Sie vor der ersten Inbetriebnahme unbedingt alle Sicherheitshinweise, um elektrische Schläge, Brände oder schwere Verletzungen zu vermeiden. Bewahren Sie dieses Dokument für spätere Nachschlagezwecke auf.

Gerätebeschreibung

Der Bohrhammer verfügt über folgende Hauptkomponenten:

• SDS-Bohrfutter
• Umschalter für Meißelfunktion
• Schmierabdeckung
• Ein-/Aus-Schalter
• Umschalter für Bohren/Schlagbohren
• Stützgriff
• Tiefenbegrenzer

Vorbereitung

Montage des Zusatzhandgriffs: Der Stützgriff kann um 360° um den Flansch an der Vorderseite des Bohrhammers gedreht werden. Lösen Sie den Montagekranz durch Drehen des Griffs gegen den Uhrzeigersinn, schieben Sie ihn über das Bohrfutter auf den Flansch und ziehen Sie ihn in der gewünschten Position wieder fest.

Montage von Bohrern/Meißeln: Reinigen Sie das Zubehör und tragen Sie etwas Maschinenfett auf den Schaft auf. Führen Sie den Schaft in das SDS-Bohrfutter ein und drehen Sie es eine halbe Umdrehung gegen den Uhrzeigersinn, bis es einrastet. Prüfen Sie den festen Sitz.

Betrieb

Moduswahl: Nutzen Sie die Umschalter, um zwischen den Funktionen zu wählen:

• Bohren: Für Holz und Metall.
• Schlagbohren: Für harte Materialien wie Mauerwerk und Stein.
• Meißeln: Mit oder ohne Rotation für Abbrucharbeiten.

Hinweis: Betätigen Sie die Umschalter niemals, während das Gerät läuft.

Wartung und Pflege

Schmierung: Kontrollieren Sie vor jedem Gebrauch den Schmierfettstand. Schrauben Sie die Schmierabdeckung mit dem mitgelieferten Schlüssel ab und füllen Sie bei Bedarf Fett nach. Achten Sie darauf, die Dichtung nicht zu verlieren.

Reinigung: Wischen Sie das Gerät nach Gebrauch mit einem feuchten Tuch ab. Halten Sie die Lüftungsschlitze frei von Schmutz. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel.

Kaltstart: Wenn das Gerät bei Temperaturen nahe oder unter dem Gefrierpunkt gelagert wurde, lassen Sie es 5 Minuten im Leerlauf laufen, damit sich das Fett erwärmen kann.
