Bedienungsanleitung für MAX 56015 Multischleifer
Schnellstartanleitung und Bedienungshinweise für den MAX 56015 Multischleifer. Erfahren Sie alles über Sicherheit, Montage des Schleifpapiers, Betrieb und Wartung.
PDF-Quelle: Français · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der MAX 56015 ist ein 200W Multischleifer für Holz, Metall und Kunststoff. Er wird mit Schleifpapier und Staubbehälter geliefert. S. 4, 34
Wichtigste Schritte
- Schleifpapier wechseln S. 38
- Gerät ein-/ausschalten S. 39
Probleme und Lösungen
Gerät überhitzt
Achten Sie darauf, die Lüftungsschlitze nicht zu verdecken.
S. 39Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Bürsten Sie nach jedem Gebrauch den Staub mit einer weichen Bürste vom Multischleifer. S. 39
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung/Frequenz | 220-230 V~ 50 Hz | Betriebsspannung | S. 34 |
| Leistung | 200 W | Leistungsaufnahme | S. 34 |
| Geschwindigkeit | 13.000 Schwingungen/min | Schwingungszahl | S. 34 |
Wo es im PDF steht
- Sicherheitshinweise S. 34, 35, 36, 37
- Bedienung S. 38, 39
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält wichtige Informationen zur sicheren Verwendung und Wartung Ihres MAX 56015 Multischleifers. Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie diese Anleitung für zukünftige Referenzzwecke auf.
Sicherheitshinweise
- Tragen Sie beim Arbeiten mit dem Multischleifer Atemschutz und eine Schutzbrille, da Schleifstaub gesundheitsschädlich sein kann.
- Verwenden Sie das Gerät nur für Trockenschliff.
- Vermeiden Sie das Schleifen von asbesthaltigen Materialien oder Oberflächen, die mit bleihaltiger Farbe gestrichen sind.
- Entleeren Sie den Staubbehälter regelmäßig, um Überhitzung und Brandgefahr durch Funkenflug zu vermeiden.
- Sichern Sie lose Werkstücke vor dem Schleifen.

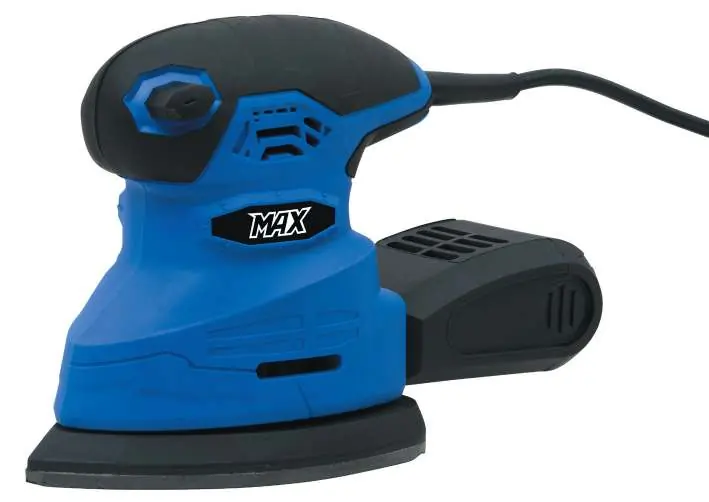

Beschreibung des Geräts
Der Multischleifer besteht aus folgenden Hauptkomponenten:
- Ein-/Aus-Schalter
- Handgriff
- Kabel und Stecker
- Staubsammler
- Schleifpapier
- Schleifplatte mit Klett
- Lüftungsschlitze
Montage des Schleifpapiers
- Wählen Sie ein Schleifpapier mit der passenden Korngröße (40-80 für Grobschliff, 120-240 für Feinschliff).
- Platzieren Sie das Schleifpapier so, dass die Löcher im Papier mit den Löchern in der Schleifplatte übereinstimmen.
- Drücken Sie das Schleifpapier fest auf die Klettfläche der Schleifplatte.
Betrieb
Montieren Sie den Staubsammler am Gerät. Halten Sie den Multischleifer mit beiden Händen am Handgriff fest und schalten Sie ihn über den Ein-/Aus-Schalter ein. Setzen Sie die Schleifplatte auf das Werkstück. Es ist selten notwendig, starken Druck auszuüben; lassen Sie das Gerät arbeiten. Achten Sie darauf, die Lüftungsschlitze nicht zu verdecken, um eine Überhitzung zu vermeiden. Schalten Sie das Gerät nach Gebrauch aus und ziehen Sie den Netzstecker.
Reinigung und Wartung
Bürsten Sie nach jedem Gebrauch den Staub mit einer weichen Bürste vom Gerät. Halten Sie die Lüftungsschlitze frei von Verschmutzungen. Wischen Sie das Gehäuse bei Bedarf mit einem leicht angefeuchteten Tuch ab. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel.
Technische Daten
Spannung/Frequenz: 220-230 V~ 50 Hz. Leistung: 200 W. Geschwindigkeit: 13.000 Schwingungen/min. Schleifplatte: 140x140x98 mm.
Praktische Hilfe
Typische Probleme
Gerät überhitzt
Stellen Sie sicher, dass die Lüftungsschlitze nicht verdeckt sind und der Staubbehälter geleert wurde.
Starke Staubentwicklung
Stellen Sie sicher, dass der Staubbehälter korrekt montiert ist und regelmäßig geleert wird.
Vor der Verwendung
- Sicherstellen, dass das Schleifpapier korrekt montiert ist
- Staubbehälter leeren
- Arbeitsbereich reinigen und beleuchten
- Schutzausrüstung (Maske, Brille) anlegen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Geschwindigkeit
- 13.000 Schwingungen/min
- Schleifplatte
- 140x140x98 mm
Abbildungen und Diagramme
- 1. Ein-/Aus-Schalter
- 3. Kabel und Stecker
- 4. Staubsammler
- 5. Schleifpapier
- 6. Schleifplatte mit Klett
