Bedienungsanleitung für den Doppelschleifer Einhell TC-BG 200

Wichtige Informationen aus der Anleitung

Der Einhell TC-BG 200 ist ein Doppelschleifer, der für grobe und feine Schleifarbeiten an Metallen, Kunststoffen und anderen Materialien konzipiert ist. Das Gerät muss für einen sicheren Betrieb fest auf einer Werkbank verschraubt werden. Beachten Sie unbedingt die Betriebsart S2 30 min, was bedeutet, dass der Motor bei Nennleistung (400 W) maximal 30 Minuten ununterbrochen betrieben werden darf, um eine Überhitzung zu vermeiden.

Sicherheitshinweise

• Tragen Sie bei der Arbeit immer eine Schutzbrille, Gehörschutz und eine Staubschutzmaske.
• Arbeiten Sie niemals ohne die mitgelieferten Schutzvorrichtungen.
• Der Abstand zwischen der Schleifscheibe und dem Funkenabweiser sowie der Werkstückauflage darf maximal 2 mm betragen.
• Prüfen Sie die Schleifscheiben vor jedem Gebrauch auf Risse oder Beschädigungen.
• Verwenden Sie keine beschädigten Schleifscheiben.
• Das Gerät darf nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen verwendet werden.

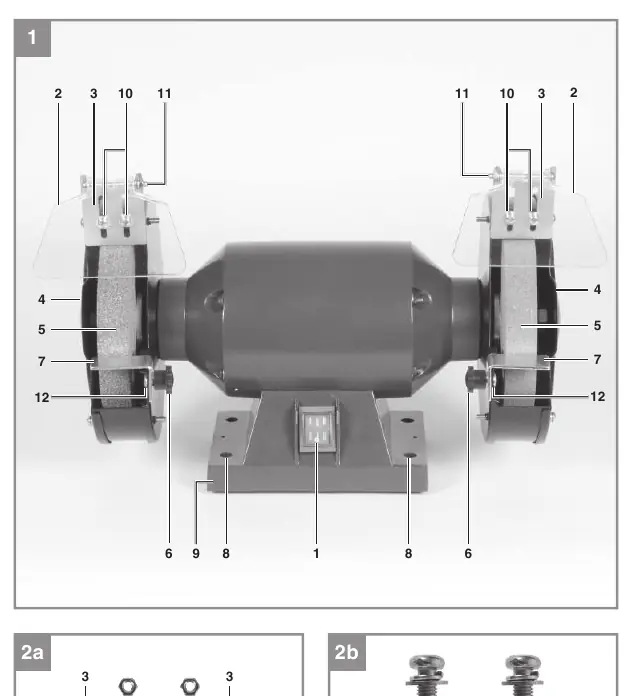

Montage und Installation

Vor der Inbetriebnahme müssen die Schutzvorrichtungen montiert werden:

• Funkenabweiser: Montieren Sie die Funkenabweiser mit den Einstellschrauben am Gerät.
• Werkstückauflagen: Befestigen Sie die Werkstückauflagen mit den Feststellschrauben am Gehäuse.
• Einstellung: Stellen Sie sicher, dass der Abstand zwischen Schleifscheibe und Funkenabweiser sowie Werkstückauflage jeweils maximal 2 mm beträgt. Passen Sie diese Abstände regelmäßig an den Verschleiß der Schleifscheibe an.
• Befestigung: Schrauben Sie das Gerät fest auf einer stabilen Werkbank oder einem ähnlichen Untergrund fest.

Betrieb

Schalten Sie das Gerät ein und warten Sie, bis es die volle Drehzahl erreicht hat, bevor Sie mit dem Schleifen beginnen. Führen Sie das Werkstück langsam an die Schleifscheibe heran. Bewegen Sie das Werkstück leicht hin und her, um ein gleichmäßiges Schleifbild zu erzielen und die Scheibe gleichmäßig abzunutzen. Lassen Sie das Werkstück zwischendurch abkühlen, da es beim Schleifen heiß wird.

Wartung und Pflege

• Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker.
• Halten Sie Lüftungsschlitze und das Gehäuse sauber.
• Verwenden Sie zur Reinigung ein feuchtes Tuch und etwas milde Seife. Vermeiden Sie aggressive Reinigungsmittel oder Lösungsmittel.
• Es befinden sich keine zu wartenden Teile im Inneren des Geräts.
• Bei einem Defekt des Netzkabels muss dieses durch den Hersteller oder einen Fachmann ersetzt werden.

Technische Daten

Das Gerät ist für eine Nennleistung von 400 W (S2 30 min) ausgelegt. Die Leerlaufdrehzahl beträgt 3450 min^-1. Die Schleifscheiben haben einen Durchmesser von 200 mm, eine Dicke von 25 mm und eine Bohrung von 32 mm. Das Gewicht des Geräts beträgt 10,4 kg.
