Bedienungsanleitung für den Winkelschleifer Fieldmann FDB 200901-E
Schnelle Hilfe und Bedienungsanleitung für den Fieldmann FDB 200901-E Winkelschleifer. Erfahren Sie alles über Montage, Sicherheit, Wartung und technische Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Fieldmann FDB 200901-E ist ein 900W Winkelschleifer für den Hausgebrauch, geeignet zum Schneiden, Schleifen und Polieren von Metall, Stein und Keramik. S. 5, 16, 19
Wichtigste Schritte
- Montage der Schutzabdeckung S. 16
- Wechsel der Schleifscheibe S. 17
Erste Inbetriebnahme
- Montieren Sie den Seitengriff und die Schutzabdeckung. Prüfen Sie die Schleifscheibe auf Schäden. Schließen Sie das Gerät an und schalten Sie es über den Schalter auf Position 'I'. S. 16, 17
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät startet nicht
Stromverbindung prüfen, Elektriker konsultieren.
S. 20
Übermäßige Vibrationen
Scheibe prüfen, Muttern nachziehen.
S. 20Wartung und Reset
- Kohlebürsten regelmäßig prüfen und bei Verschleiß paarweise ersetzen. S. 18
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 230V~ / 50Hz | Netzspannung | S. 19 |
| Leistungsaufnahme | 900W | Motorleistung | S. 19 |
| Drehzahl | 11000 rpm | Leerlaufdrehzahl | S. 19 |
| Scheibendurchmesser | 125 mm | Maximaler Durchmesser | S. 19 |
Wo es im PDF steht
- Teileübersicht S. 3
- Montageanleitung S. 4
- Technische Daten S. 19
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Winkelschleifer Fieldmann FDB 200901-E. Lesen Sie das Dokument vor der ersten Inbetriebnahme vollständig durch, um Verletzungen und Schäden am Gerät zu vermeiden. Das Gerät ist ausschließlich für den Haus- und Hobbygebrauch bestimmt.
- Sicherheit: Tragen Sie immer eine Schutzbrille und Gehörschutz. Verwenden Sie das Gerät nicht für Drahtbürstarbeiten.
- Wartung: Vor jeder Reinigung oder Wartung muss der Netzstecker gezogen werden.
- Betrieb: Achten Sie darauf, dass die Lüftungsschlitze frei bleiben.
Produktbeschreibung und Lieferumfang
Der Winkelschleifer besteht aus folgenden Hauptkomponenten:
- Schalter (1)
- Seitengriff (2)
- Spindelarretierung (3)
- Spindel (4)
- Schutzabdeckung (5)
- Gehäuse (6)
- Schraube für Schutzabdeckung (7)
- Unterlegscheibe (8)
- Schleifscheibe (9)
- Spannmutter (10)
- Spannschlüssel (11)
Montage und Inbetriebnahme
Vor allen Montagearbeiten muss der Netzstecker gezogen werden.
- Seitengriff: Schrauben Sie den Seitengriff (2) in eine der dafür vorgesehenen Montageöffnungen.
- Schutzabdeckung: Lösen Sie die Schraube der Schutzabdeckung (7), setzen Sie die Abdeckung (5) auf und ziehen Sie die Schraube fest.
- Schleifscheibe: Legen Sie die Unterlegscheibe (8) auf die Spindel (4), setzen Sie die Schleifscheibe (9) auf und befestigen Sie diese mit der Spannmutter (10). Nutzen Sie die Spindelarretierung (3) und den Spannschlüssel (11), um die Mutter festzuziehen.
Bedienung und Arbeitstechniken
Schalten Sie das Gerät über den Schalter (1) ein (Position "I") und aus (Position "0").
- Der optimale Arbeitswinkel zur Werkstückoberfläche beträgt 150°.
- Üben Sie nur leichten Druck aus und vermeiden Sie seitliche Belastungen der Scheibe.
- Achten Sie auf die Funkenflugrichtung.
- Wenn der Scheibendurchmesser unter 80 mm sinkt, muss die Scheibe gewechselt werden.
Reinigung und Wartung
Das Gerät ist weitgehend wartungsfrei. Reinigen Sie das Gehäuse regelmäßig mit einem trockenen Tuch. Halten Sie die Lüftungsschlitze sauber. Überprüfen Sie regelmäßig die Kohlebürsten und ersetzen Sie diese bei Verschleiß paarweise. Lassen Sie das Gerät nach dem Wechsel der Kohlebürsten 5 Minuten im Leerlauf laufen.
Fehlerbehebung
Bei Problemen prüfen Sie zunächst die Stromversorgung. Wenn das Gerät nicht die volle Leistung erreicht, prüfen Sie das Verlängerungskabel oder die Stromquelle. Bei übermäßigen Vibrationen oder Geräuschen prüfen Sie, ob die Schleifscheibe beschädigt ist oder ob Muttern locker sind.
Technische Daten
Das Gerät arbeitet mit einer Spannung von 230V~ / 50Hz und einer Leistungsaufnahme von 900W. Die Leerlaufdrehzahl beträgt 11000 U/min. Der maximale Scheibendurchmesser beträgt 125 mm.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie die Stromverbindung und lassen Sie das Gerät ggf. von einem Elektriker prüfen.
Gerät erreicht nicht die volle Leistung
Verwenden Sie ein geeignetes Verlängerungskabel, prüfen Sie die Stromquelle oder reinigen Sie die Lüftungsschlitze.
Übermäßige Vibrationen oder Geräusche
Prüfen Sie die Schleifscheibe auf Beschädigungen und ziehen Sie alle Schrauben und Muttern fest.
Vor der Verwendung
- Prüfen Sie die Schleifscheibe auf Risse oder Beschädigungen.
- Stellen Sie sicher, dass die Schutzabdeckung fest montiert ist.
- Tragen Sie geeignete Schutzausrüstung (Brille, Gehörschutz).
- Stellen Sie sicher, dass die Netzspannung mit dem Typenschild übereinstimmt.
- Prüfen Sie, ob der Seitengriff fest sitzt.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Abbildung A zeigt die Teileübersicht des Winkelschleifers.

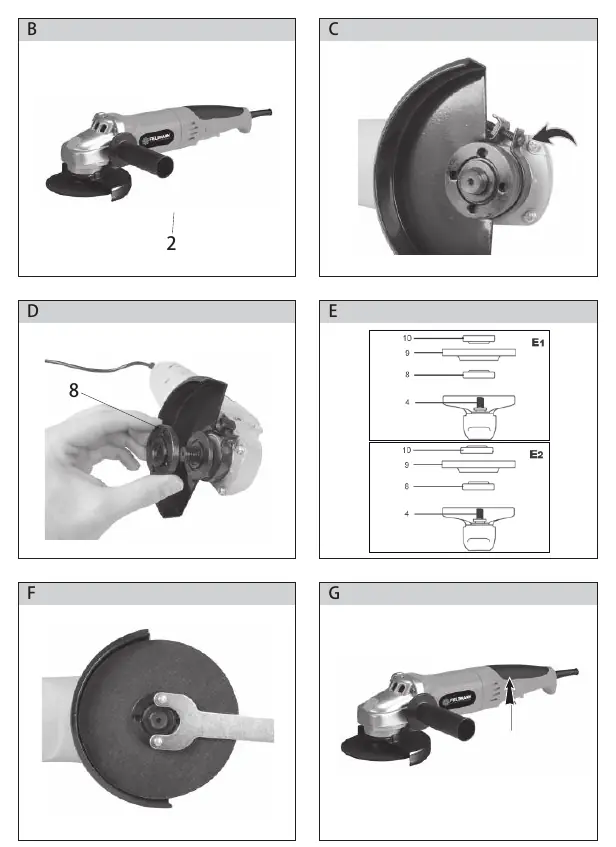

- Abbildung B zeigt die Montage des Seitengriffs.
- Abbildung C zeigt die Montage der Schutzabdeckung.
- Abbildung D, E, F zeigen den korrekten Wechsel der Schleifscheibe.
- Abbildung G zeigt den Ein-/Ausschalter.
Modellkompatibilität
- Verwenden Sie nur Zubehör, das für die Drehzahl des Geräts geeignet ist.
- Nicht für Drahtbürstarbeiten geeignet.
- Verwenden Sie keine Scheiben, die für größere Geräte vorgesehen sind.
