Bedienungsanleitung für Tischkreissäge MAX 31131
Schnellstartanleitung und vollständiger Leitfaden für die Tischkreissäge MAX 31131. Erfahren Sie alles über Montage, Sicherheit, Einstellungen und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die MAX 31131 ist eine Tischkreissäge mit 1800W Leistung. Sie dient zum Längs- und Querschneiden von Holz. Wichtig: Vor jeder Einstellung oder Wartung Netzstecker ziehen. S. 4, 59
Wichtigste Schritte
- Überlastungsschutz zurücksetzen S. 13, 68
- Sägeblatt wechseln S. 11, 66
Erste Inbetriebnahme
- Montage der Tischerweiterungen und des Rahmens S. 10, 65
Probleme und Lösungen
Säge überlastet
30 Minuten abkühlen lassen, dann Überlastungsschutz (11a) drücken.
S. 13, 68Wartung und Reset
- Überlastungsschutz zurücksetzen S. 13, 68
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 220-240 V~ 50 Hz | Netzspannung | S. 4, 59 |
| Leistung | S1 1800 W, S6 25% 2000 W | Motorleistung | S. 4, 59 |
| Drehzahl | 5000 U/min | Leerlaufdrehzahl | S. 4, 59 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5, 6, 7
- Einstellungen S. 11, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung der Tischkreissäge MAX 31131. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Stellen Sie sicher, dass die Säge auf einem stabilen, ebenen Untergrund steht und gegen Umkippen gesichert ist.
Produktbeschreibung
Die Tischkreissäge besteht aus folgenden Hauptkomponenten: Sägetisch, Tischeinsatz, Sägeblatt, Sägeblattabdeckung, Staubabsaugschlauch, Spaltmesser, Gehrungsanschlag, Tischerweiterung, Schubholz, Rahmen, Ein/Aus-Schalter, Überlastungsschutz, Handrad, Feststellgriff, Frontschiene und Parallelanschlag.
Montage und Vorbereitung
Montage der Tischerweiterungen: Legen Sie die Säge auf den Kopf. Befestigen Sie die Erweiterungen (8) mit den Querstreben (21c) und Bolzen (19) am Sägetisch. Montieren Sie die Stützen (21a/21b) an den Erweiterungen.
Montage des Rahmens: Schrauben Sie die Beine (16) an die Ecken der Säge. Montieren Sie die Querstreben (17, 18) und die Kippbeschläge (16b) an den hinteren Beinen, um ein Umkippen nach hinten zu verhindern.
Montage des Spaltmessers: Stellen Sie das Sägeblatt senkrecht (0°) und heben Sie es an. Der Abstand zwischen Sägeblatt (3) und Spaltmesser (6) muss 3-5 mm betragen. Justieren Sie dies mit der Montageschraube (24).
Einstellungen
Schnitttiefe: Drehen Sie das Handrad (12), um das Sägeblatt zu heben oder zu senken. Das Sägeblatt sollte maximal eine Zahnhöhe über das Werkstück hinausragen.
Sägeblattwinkel: Lösen Sie den Feststellgriff (13), drücken Sie das Handrad (12) ein und drehen Sie es, um den Winkel (0-45°) einzustellen. Ziehen Sie den Griff wieder fest.
Parallelanschlag: Setzen Sie den Anschlag (15) in die Frontschiene (14) ein und fixieren Sie ihn mit dem Feststellgriff (30).
Betrieb
Schalten Sie die Säge mit dem grünen Ein-Schalter (11) ein und warten Sie, bis die volle Drehzahl erreicht ist. Führen Sie das Werkstück gleichmäßig zu. Verwenden Sie bei kleinen Werkstücken das Schubholz (9). Bei Gefahr drücken Sie sofort den roten Aus-Schalter (11).
Reinigung und Wartung
Entfernen Sie regelmäßig Sägespäne und Staub mit einem Staubsauger oder einer Bürste. Schmieren Sie alle beweglichen Teile mit leichtem Schmieröl. Wenn die Kohlebürsten abgenutzt sind, müssen beide ersetzt werden.
Praktische Hilfe
Typische Probleme
Säge überlastet
Lassen Sie die Säge 30 Minuten abkühlen. Drücken Sie dann den Überlastungsschutz (11a) und starten Sie die Säge erneut.
Sägeblatt klemmt im Werkstück
Schalten Sie die Säge sofort aus, ziehen Sie den Netzstecker und beheben Sie die Ursache, bevor Sie das Werkstück entfernen.
Vor der Verwendung
- Sicherstellen, dass die Säge nicht am Stromnetz angeschlossen ist.
- Sägeblatt auf korrekte Einstellung prüfen (nicht über Tischoberfläche).
- Alle Teile auf Transportschäden prüfen.
- Säge auf festem, ebenem Untergrund sichern.
- Schutzausrüstung (Schutzbrille, Gehörschutz, Staubmaske) anlegen.
Technische Daten in der Praxis
- S1 1800 W / S6 25% 2000 W
- Dauerleistung (S1) von 1800 W und Kurzzeitbetriebsleistung (S6) von 2000 W.
- Schnitttiefe 90°/45°
- Maximale Schnitttiefe bei 90° (85 mm) und 45° (65 mm).
Abbildungen und Diagramme

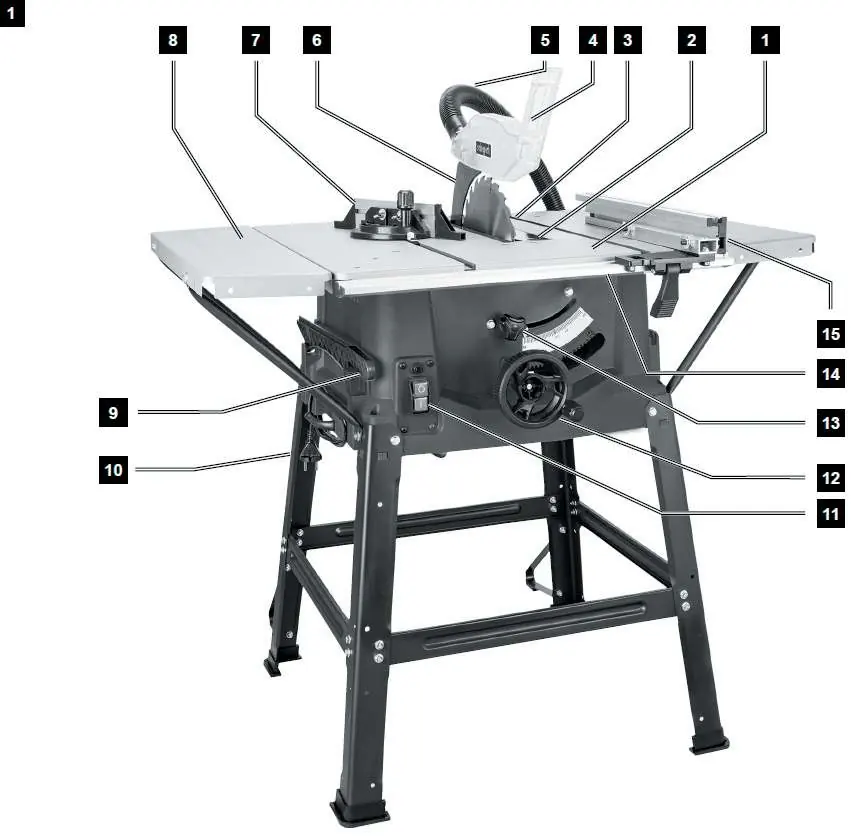

- Abbildung 1 zeigt die Übersicht der Hauptkomponenten.

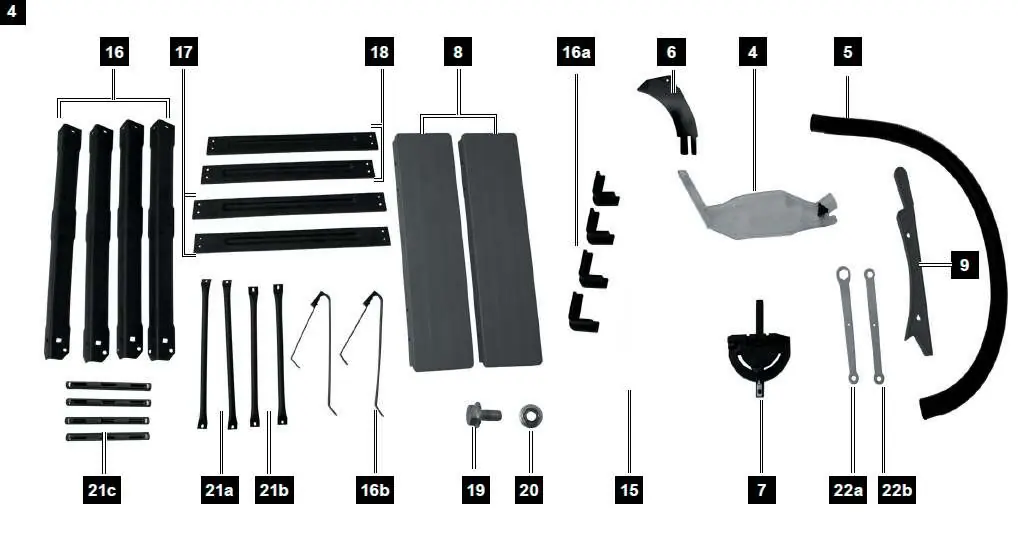

- Abbildung 4 zeigt die Einzelteile für die Montage.
- Abbildung 14 zeigt die Bedienelemente für Schnitttiefe und Winkel.
Modellkompatibilität
- Verwenden Sie nur Sägeblätter, die den technischen Daten entsprechen und nach EN 847-1 geprüft sind.
- Keine HSS-Stahl-Sägeblätter verwenden.
