Installationsanleitung für Matchmaster 04MM-TB08 TV-Wandhalterung
Schnelle Installationsanleitung für die Matchmaster 04MM-TB08 Full-Motion TV-Wandhalterung. Erfahren Sie, wie Sie die Halterung sicher anbringen, den Fernseher montieren und die Neigung sowie Ausrichtung einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Matchmaster 04MM-TB08 ist eine Full-Motion TV-Wandhalterung, die für Fernseher bis zu einer Größe von 80 Zoll und einem Gewicht von maximal 50 kg (110 lbs) ausgelegt ist. Vor der Installation ist sicherzustellen, dass die Wand das Gewicht des Fernsehers tragen kann. Die Halterung unterstützt VESA-Standards von 200x200 bis 600x400 mm.
Montage der Wandplatte
Die Montage unterscheidet sich je nach Wandbeschaffenheit:
- Holzständerwände: Verwenden Sie einen 4,5-mm-Bohrer und bohren Sie 55 mm tief.
- Beton- oder Ziegelwände: Verwenden Sie einen 10-mm-Bohrer und bohren Sie 60 mm tief.
Stellen Sie sicher, dass die Wandplatte waagerecht montiert ist, bevor Sie die Halterung festziehen.
Montage der TV-Halterung
Befestigen Sie die Halterungsschienen (B) an der Rückseite Ihres Fernsehers. Nutzen Sie die mitgelieferten Schrauben (M-A bis M-D) und Distanzstücke (M-F), falls der Fernseher eine unebene Rückseite hat oder die Schrauben zu lang sind. Achten Sie darauf, die Schrauben fest, aber nicht übermäßig stark anzuziehen, um das Gewinde nicht zu beschädigen.
Anbringen des Fernsehers
Hängen Sie den Fernseher mit den montierten Schienen in die Wandplatte ein. Sichern Sie den Fernseher anschließend gemäß den Anweisungen, um ein versehentliches Aushängen zu verhindern.
Einstellungen und Anpassungen
Nach der Montage können Sie den Fernseher wie folgt anpassen:
- Neigung: Der Fernseher kann um +10° nach oben und -20° nach unten geneigt werden.
- Schwenken: Die Halterung ermöglicht ein Schwenken um bis zu 120°.
- Feineinstellung: Nutzen Sie die Einstellschrauben, um den Fernseher um +/-3° waagerecht auszurichten.
Herstellerinformationen
Matchmaster Communications Pty Ltd
Praktische Hilfe
Typische Probleme
Fernseher hängt schief
Nutzen Sie die Feineinstellung (+/-3°) an der Halterung, um den Fernseher waagerecht auszurichten.
Schrauben passen nicht in den Fernseher
Prüfen Sie die verschiedenen mitgelieferten Schraubengrößen (M-A bis M-D) und verwenden Sie bei Bedarf die Distanzstücke (M-F).
Vor der Verwendung
- Prüfen Sie, ob die Wand das Gewicht des Fernsehers tragen kann.
- Stellen Sie sicher, dass alle benötigten Schrauben und Dübel vorhanden sind.
- Verwenden Sie für Betonwände einen 10-mm-Bohrer und für Holzständer einen 4,5-mm-Bohrer.
- Stellen Sie sicher, dass der Fernseher VESA-kompatibel ist (200x200 bis 600x400).
Technische Daten in der Praxis
- VESA-Kompatibilität
- Unterstützt 200x200, 300x300, 400x200, 400x400, 600x400 mm.
- Maximale Traglast
- Die Halterung ist für Fernseher bis zu 50 kg (110 lbs) ausgelegt.
- Neigungswinkel
- Der Fernseher kann um +10° nach oben und -20° nach unten geneigt werden.
- Schwenkbereich
- Die Halterung ermöglicht ein Schwenken um bis zu 120°.
Abbildungen und Diagramme

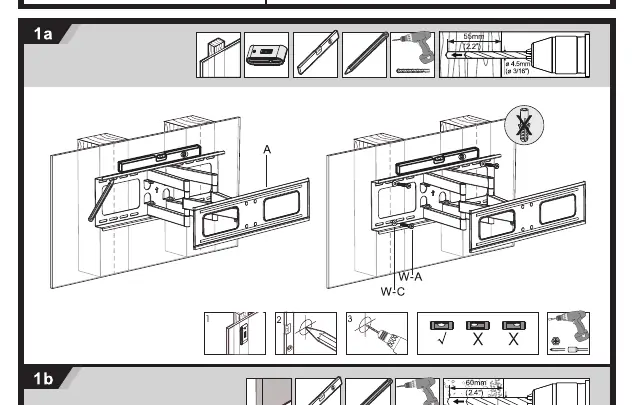

- Schritt 1a zeigt die Montage an einer Holzwand mit 4,5-mm-Bohrer.
- Schritt 1b zeigt die Montage an einer Betonwand mit 10-mm-Bohrer.

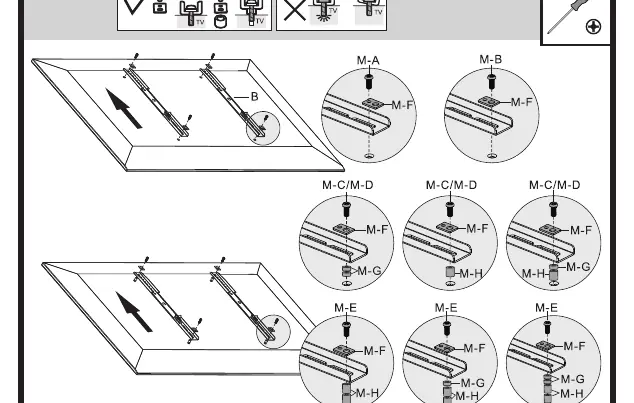

- Schritt 2 zeigt die Verwendung von Distanzstücken (M-F) bei der Montage der Halterungsschienen am Fernseher.
- Schritt 5 zeigt die Einstellung der Neigung und der waagerechten Ausrichtung.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für die Montage an Gipskartonwänden ohne Holzständer geeignet.
