Montageanleitung für Danfoss 087R9071 DH-SM ECL Clip Montage-Set
Erfahren Sie, wie Sie das Danfoss 087R9071 DH-SM ECL Clip Montage-Set korrekt installieren. Diese Anleitung bietet eine visuelle Schritt-für-Schritt-Anleitung zur sicheren Befestigung des Clips.
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montageanleitung für das Danfoss 087R9071 DH-SM ECL Clip Montage-Set. Es handelt sich um eine rein visuelle Anleitung, die den korrekten Einrastvorgang des Clips an der vorgesehenen Montagefläche beschreibt.
Montage des ECL Clips
Die Installation erfolgt durch das Einsetzen des Clips in die entsprechende Führungsschiene oder Montagekante. Befolgen Sie die Schritte gemäß der grafischen Darstellung:
- Schritt 1: Positionieren Sie den Clip an der Montagekante.
- Schritt 2: Führen Sie den unteren Teil des Clips in die Halterung ein.
- Schritt 3: Drücken Sie den Clip leicht an, um die Federwirkung zu nutzen.
- Schritt 4: Rasten Sie den Clip vollständig in die vorgesehene Position ein.
- Schritt 5: Überprüfen Sie den festen Sitz des Clips.
- Schritt 6: Das Gerät ist nun sicher montiert.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Vor der Verwendung
- Prüfen Sie, ob die Montagefläche für den ECL Clip geeignet ist.
- Stellen Sie sicher, dass keine Hindernisse den Einrastvorgang blockieren.
- Vergewissern Sie sich, dass der Clip vollständig eingerastet ist, um einen sicheren Halt zu gewährleisten.
Abbildungen und Diagramme

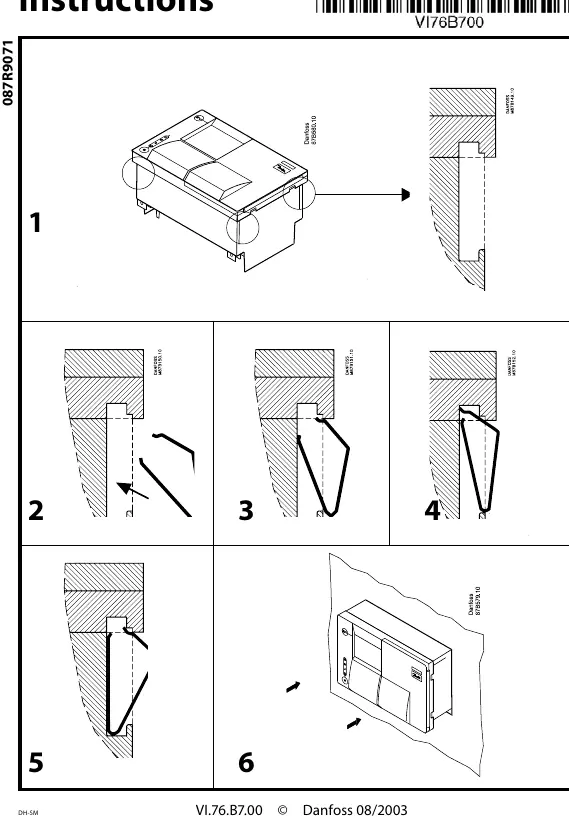

- Die Abbildung zeigt den 6-stufigen Prozess des Einrastens des Clips an einer Montagekante.
- Die Pfeile verdeutlichen die Bewegungsrichtung beim Einsetzen und Fixieren des Bauteils.
