Installationsanleitung für Matchmaster 04MM-TB07 neigbare TV-Wandhalterung
Erfahren Sie, wie Sie die Matchmaster 04MM-TB07 neigbare TV-Wandhalterung sicher montieren. Diese Anleitung enthält Details zu VESA-Kompatibilität, Wandmontage-Schritten und der korrekten Befestigung Ihres Fernsehers.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der neigbaren TV-Wandhalterung Matchmaster 04MM-TB07. Die Halterung ist für Fernseher bis zu einer Größe von 90 Zoll geeignet, sofern das Gewicht und das VESA-Muster innerhalb der Spezifikationen liegen. Die Installation sollte ausschließlich von Fachpersonal durchgeführt werden. Stellen Sie sicher, dass die Wand das Gesamtgewicht des Fernsehers und der Halterung tragen kann.
Sicherheitshinweise
- Verwenden Sie die Halterung nur für den Innenbereich.
- Überprüfen Sie alle Komponenten vor der Montage auf Vollständigkeit und Beschädigungen.
- Die Halterung darf nicht an instabilen Wänden montiert werden.
- Ziehen Sie die Schrauben fest, aber überdrehen Sie diese nicht.
- Überprüfen Sie die Halterung alle drei Monate auf Sicherheit und Stabilität.
Montage und Installation
Die Installation gliedert sich in drei Hauptschritte:
1. Wandmontage
Markieren Sie die Bohrlöcher mithilfe der Wandplatte (A). Bohren Sie bei Betonwänden Löcher mit einem Durchmesser von 10 mm und einer Tiefe von 55 mm. Verwenden Sie die mitgelieferten Schrauben (W-A) und Dübel (W-B) sowie Unterlegscheiben (W-C), um die Platte sicher an der Wand zu befestigen.
2. Befestigung der Halterung am TV
Wählen Sie die passenden Schrauben (M-A bis M-E) basierend auf dem VESA-Muster Ihres Fernsehers. Verwenden Sie bei Bedarf die Distanzstücke (M-G, M-H) und Unterlegscheiben (M-F), um eine korrekte Passform zu gewährleisten. Achten Sie darauf, dass die Schrauben weder zu lang noch zu kurz sind.
3. Einhängen des Fernsehers
Hängen Sie den Fernseher mit den montierten Schienen (B, C) in die Wandplatte (A) ein. Sichern Sie die Verbindung durch Festziehen der Sicherungsschrauben an der Unterseite der Schienen. Die Neigung kann nach der Montage durch die entsprechenden Einstellschrauben angepasst werden.
Technische Daten
- VESA-Kompatibilität: 200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400, 800x400
- Maximale Bildschirmgröße: 90 Zoll
- Maximale Traglast: 75 kg
Herstellerinformationen
Matchmaster Communications Pty Ltd
Praktische Hilfe
Typische Probleme
Schrauben sind zu lang oder zu kurz für den Fernseher
Verwenden Sie die beiliegenden Distanzstücke (M-G, M-H), um die Tiefe anzupassen, oder wählen Sie eine andere Schraubengröße aus dem Set.
Wandplatte sitzt nicht fest
Stellen Sie sicher, dass Sie für Betonwände den korrekten Bohrdurchmesser von 10 mm verwenden und die Dübel vollständig in der Wand versenkt sind.
Vor der Verwendung
- Prüfen Sie, ob das Gewicht des Fernsehers unter 75 kg liegt.
- Stellen Sie sicher, dass das VESA-Muster des Fernsehers unterstützt wird.
- Überprüfen Sie, ob alle benötigten Schrauben und Dübel im Lieferumfang enthalten sind.
- Stellen Sie sicher, dass die Wand für die Montage geeignet ist (massiver Beton oder Ziegel).
Abbildungen und Diagramme

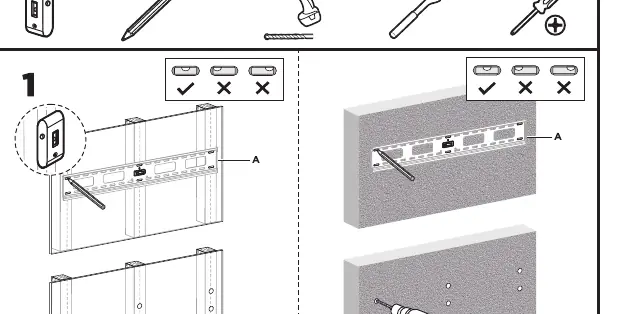

- Schritt 1 zeigt die Wandmontage der Platte A mit den Schrauben W-A und Dübeln W-B.
- Schritt 2 zeigt die korrekte Verwendung von Distanzstücken (M-G/M-H) bei der Montage der Schienen am TV.
- Schritt 3 zeigt das Einhängen des TV-Geräts und das Sichern der Schienen.
