Installationsanleitung für Matchmaster 04MM-SB01 Soundbar-Wandhalterung
Installationsanleitung für die Matchmaster 04MM-SB01 Soundbar-Wandhalterung. Erfahren Sie, wie Sie die Halterung sicher an der Wand oder am Fernseher montieren, inklusive Montageschritten und Sicherheitshinweisen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Matchmaster 04MM-SB01 ist eine universelle Halterung zur Montage einer Soundbar entweder direkt an der Wand oder an einem vorhandenen Fernsehgerät. Die maximale Traglast beträgt 15 kg. Es wird dringend empfohlen, die Installation von Fachpersonal durchführen zu lassen, um eine sichere Befestigung zu gewährleisten.
Sicherheitshinweise
- Überschreiten Sie niemals das maximale Gewicht von 15 kg.
- Überprüfen Sie regelmäßig alle Schrauben und Verbindungen auf festen Sitz.
- Stellen Sie sicher, dass die Wand oder der Fernseher das Gewicht der Soundbar und der Halterung tragen kann.
- Halten Sie Kleinteile von Kindern fern, da Erstickungsgefahr besteht.
Montageanleitung
Die Montage erfolgt in mehreren Schritten. Stellen Sie sicher, dass alle im Lieferumfang enthaltenen Teile (Schrauben, Halterungen, Abstandshalter) vorhanden sind, bevor Sie beginnen.
Schritt 1: Zusammenbau der Hauptschiene
Montieren Sie die Hauptschiene (B) mit den entsprechenden Schrauben und der Halterung (D) gemäß der Abbildung. Verwenden Sie das mitgelieferte Werkzeug.
Schritt 2: Vorbereitung der Arme
Befestigen Sie die Arme (A) an der Hauptschiene. Achten Sie darauf, die Schrauben (H, M) korrekt zu positionieren, um die Breite an Ihre Soundbar anzupassen.
Schritt 3: Anbringen der Haken
Montieren Sie die Haken (C) an den Armen. Diese dienen später als Aufnahme für die Soundbar.
Schritt 4: Montage an TV oder Wand
Wählen Sie die passende Montageart:
- TV-Montage: Befestigen Sie die Halterung an den VESA-Gewinden Ihres Fernsehers. Nutzen Sie die beiliegenden Abstandshalter (F, J) und Schrauben (M-A bis M-I), um den korrekten Abstand und Sitz zu gewährleisten.
- Wandmontage: Befestigen Sie die Schiene direkt an der Wand. Achten Sie auf eine stabile Unterkonstruktion (z. B. Holzständer oder massives Mauerwerk).
Schritt 5: Endmontage und Ausrichtung
Hängen Sie die Soundbar in die Haken ein. Stellen Sie sicher, dass zwischen der Soundbar und dem Fernseher ein Abstand von mindestens 5 mm eingehalten wird, um Vibrationen zu vermeiden und die Bedienung nicht zu behindern.
Herstellerinformationen
Matchmaster Communications Pty Ltd
Praktische Hilfe
Typische Probleme
Soundbar vibriert oder berührt den Fernseher
Stellen Sie sicher, dass ein Abstand von mindestens 5 mm zwischen der Soundbar und dem Fernseher eingehalten wird.
Schrauben passen nicht in den Fernseher
Das Set enthält verschiedene Schraubengrößen (M-A bis M-I). Prüfen Sie, welche Größe für die Gewinde Ihres Fernsehers geeignet ist.
Halterung wirkt instabil
Überprüfen Sie, ob alle Schrauben fest angezogen sind und ob die Wandbeschaffenheit für die Montage geeignet ist.
Vor der Verwendung
- Prüfen Sie, ob das Gewicht der Soundbar unter 15 kg liegt.

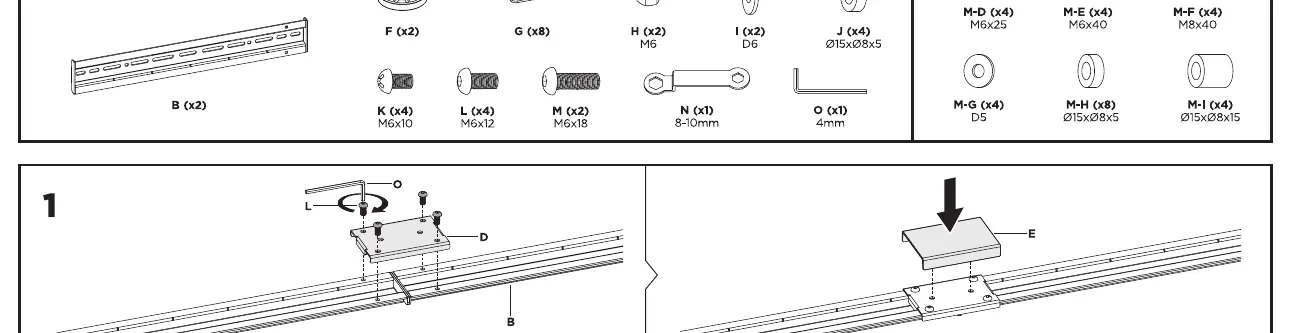

- Stellen Sie sicher, dass alle Teile (A-O) gemäß der Teileliste vorhanden sind.
- Wählen Sie den Montageort (Wand oder TV) und prüfen Sie die Tragfähigkeit.
- Halten Sie Werkzeuge wie Schraubendreher und ggf. Bohrmaschine bereit.
- Messen Sie die benötigte Höhe der Soundbar vor der endgültigen Fixierung.
Technische Daten in der Praxis
- Maximale Traglast
- 15 kg (33 lbs) - darf nicht überschritten werden.
- Abstand TV zu Soundbar
- Mindestens 5 mm für optimale Montage und Vibrationsvermeidung.
Abbildungen und Diagramme

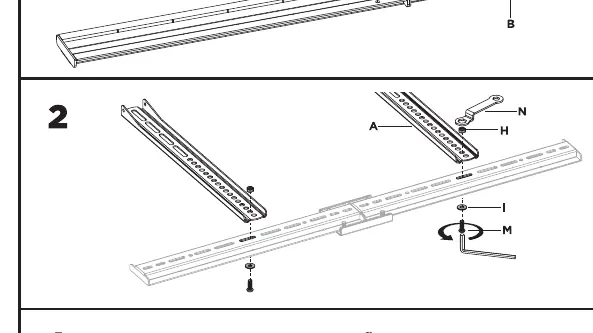

- Die Abbildungen 1-3 zeigen den Zusammenbau der Halterungskomponenten.

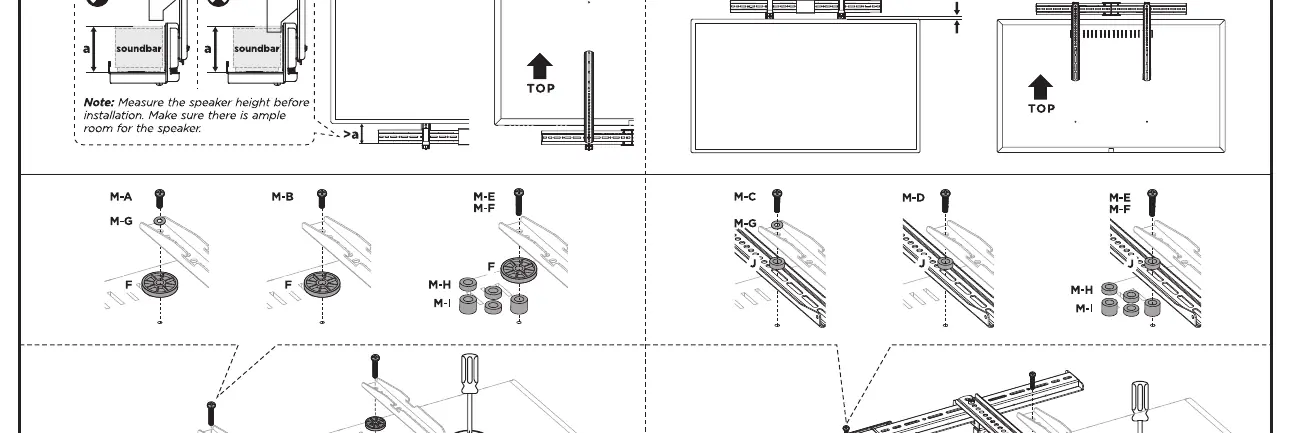

- Abbildung 4 illustriert die zwei Montageoptionen: Wandmontage oder TV-Montage.

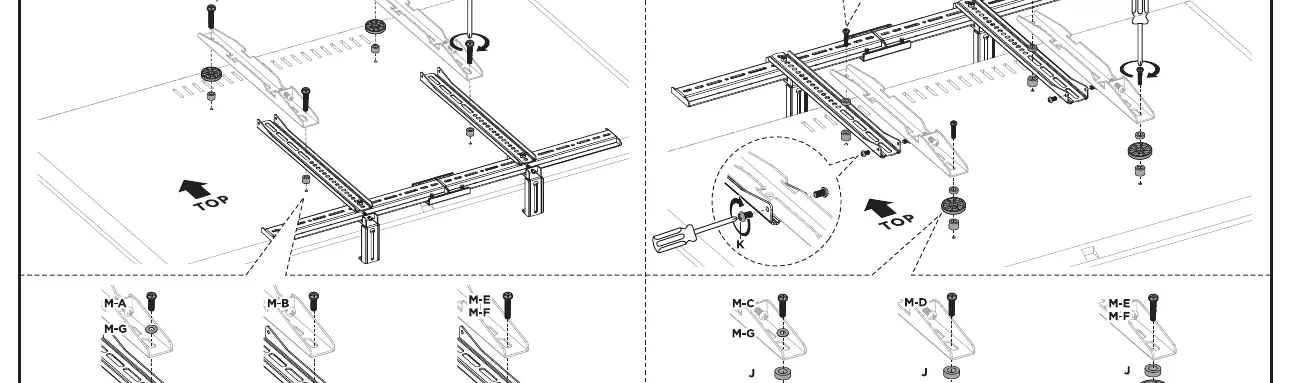

- Abbildung 5 zeigt die finale Ausrichtung und den notwendigen Abstand zum Fernseher.
Modellkompatibilität
- Universelle Halterung, geeignet für die meisten Soundbars.
- Kann an der Wand oder direkt an der TV-Halterung montiert werden.
