Installationsanleitung für Matchmaster 04MM-TB02X TV-Wandhalterung
Erfahren Sie, wie Sie die Matchmaster 04MM-TB02X Full-Motion TV-Wandhalterung sicher montieren. Diese Anleitung enthält wichtige Sicherheitshinweise, VESA-Kompatibilitätsdaten und eine Schritt-für-Schritt-Anleitung zur Wand- und TV-Montage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Matchmaster 04MM-TB02X ist eine Full-Motion TV-Wandhalterung. Vor der Installation ist es zwingend erforderlich, die Tragfähigkeit der Wand zu prüfen. Die Halterung ist für ein maximales Gewicht von 30 kg (66 lbs) ausgelegt. Stellen Sie sicher, dass die Wand das Gewicht des Fernsehers und der Halterung sicher tragen kann.
Lieferumfang und Vorbereitung

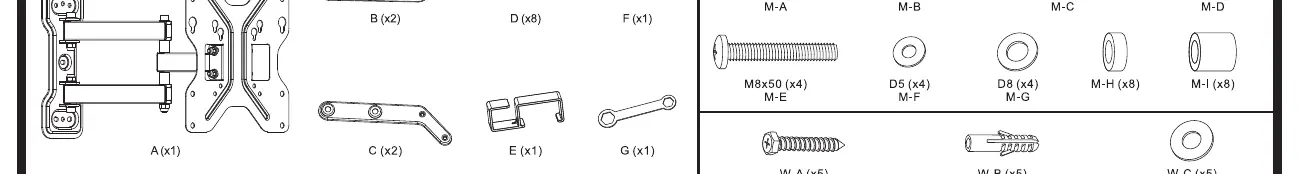

Überprüfen Sie vor Beginn der Montage, ob alle Teile vorhanden sind. Das Set enthält verschiedene Schraubengrößen (M5, M6, M8) und Distanzstücke, um eine Kompatibilität mit einer Vielzahl von Fernsehern zu gewährleisten. Benötigte Werkzeuge (nicht im Lieferumfang enthalten) sind in der Regel ein Bohrer, eine Wasserwaage und ein Schraubendreher.
Montage an der Wand
Die Wandplatte muss sicher an der Wand befestigt werden. Je nach Wandbeschaffenheit (Beton oder Holz) sind unterschiedliche Befestigungsmethoden zu wählen. Achten Sie darauf, die Wandplatte absolut waagerecht auszurichten, um eine korrekte Funktion der Full-Motion-Gelenke zu gewährleisten.
Montage des Fernsehers
Die Halterung unterstützt die VESA-Standards 75x75, 100x100, 200x100, 200x200, 300x300 und 400x400. Befestigen Sie die Halterungsarme an der Rückseite Ihres Fernsehers unter Verwendung der passenden Schrauben und Distanzstücke. Hängen Sie anschließend den Fernseher in die an der Wand montierte Platte ein und sichern Sie die Verbindung gemäß den Anweisungen.
Sicherheitshinweise
- Die Halterung ist nur für den Innenbereich bestimmt.
- Überprüfen Sie die Schraubverbindungen regelmäßig (mindestens alle drei Monate) auf festen Sitz.
- Überschreiten Sie niemals die maximale Traglast von 30 kg.
- Bei Unsicherheiten bezüglich der Wandbeschaffenheit oder Montage ziehen Sie einen Fachmann hinzu.
Herstellerinformationen
Matchmaster Communications Pty Ltd
Praktische Hilfe
Typische Probleme
Der Fernseher hängt schief
Überprüfen Sie, ob die Wandplatte absolut waagerecht montiert wurde. Korrigieren Sie ggf. die Ausrichtung der Wandplatte.
Schrauben passen nicht in die TV-Rückseite
Prüfen Sie, ob Sie die korrekte Schraubengröße (M5, M6 oder M8) verwenden. Nutzen Sie bei Bedarf die mitgelieferten Distanzstücke.
Vor der Verwendung
- Tragfähigkeit der Wand prüfen (muss 30 kg tragen können).
- VESA-Maße des Fernsehers messen (Lochabstand auf der Rückseite).
- Sicherstellen, dass alle benötigten Werkzeuge (Bohrer, Wasserwaage, Schraubendreher) bereitliegen.
- Prüfen, ob alle Teile aus der Teileliste vorhanden sind.
Technische Daten in der Praxis
- VESA-Kompatibilität
- Unterstützte Lochabstände in mm: 75x75, 100x100, 200x100, 200x200, 300x300, 400x400.
- Maximale Traglast
- Die Halterung darf mit maximal 30 kg (66 lbs) belastet werden.
Abbildungen und Diagramme
- Schritt 1a/1b: Detaillierte Darstellung der Wandmontage für verschiedene Wandtypen.
- Schritt 3: Montage der Halterungsarme an der Rückseite des Fernsehers.

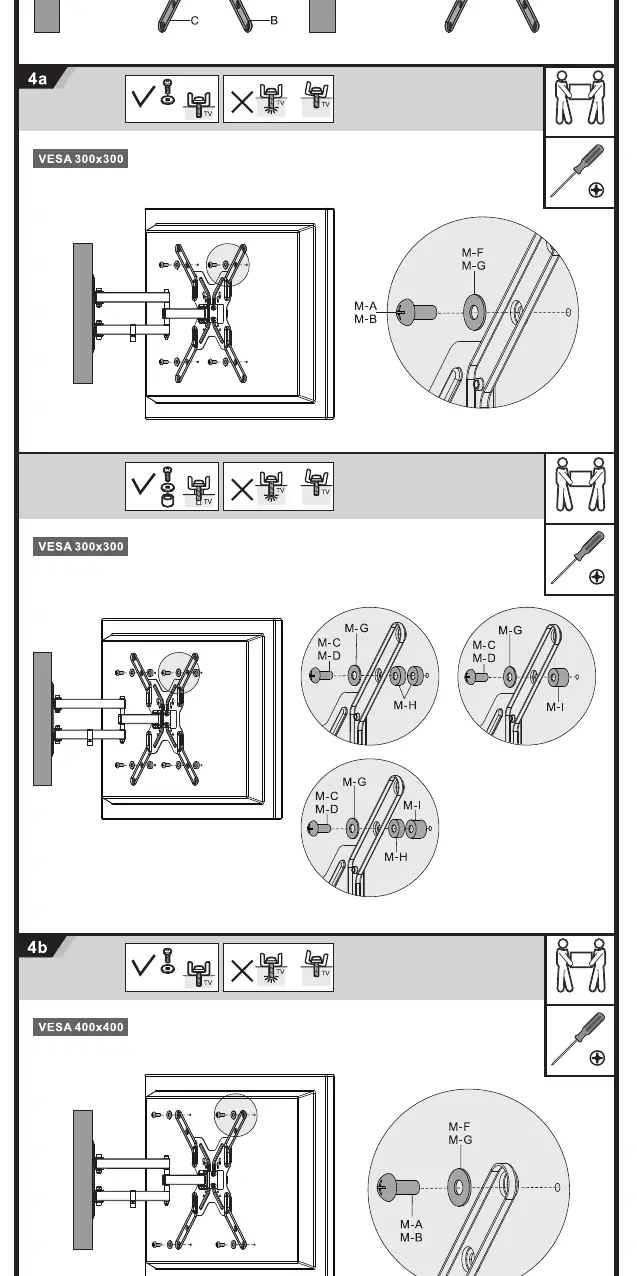

- Schritt 4a/4b: Einhängen des Fernsehers in die Wandplatte und Sicherung.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für die Montage an instabilen Wänden geeignet.
