Installationsanleitung für die starre Wandhalterung Matchmaster 04MM-TB04L
Erfahren Sie, wie Sie die starre Wandhalterung Matchmaster 04MM-TB04L sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Montage an Holzständern und Betonwänden, VESA-Kompatibilitätsdetails sowie Anweisungen zur...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die Matchmaster 04MM-TB04L ist eine starre Wandhalterung, die für Fernseher bis zu einer Größe von 70 Zoll und einem maximalen Gewicht von 40 kg (88 lbs) ausgelegt ist. Sie unterstützt die VESA-Standards 200x200, 300x300, 400x200, 400x400 und 600x400. Stellen Sie vor der Installation sicher, dass die Wand das Gewicht des Fernsehers und der Halterung sicher tragen kann.
Lieferumfang
Überprüfen Sie vor Beginn der Montage, ob alle Teile vorhanden sind:
- Wandplatte (x1)
- Montageschienen (x2)
- Verschiedene Schrauben (M5x14, M6x14, M6x30, M8x30, M8x50)
- Unterlegscheiben, Dübel und Distanzstücke
Installation
Wandmontage
Die Montage der Wandplatte unterscheidet sich je nach Wandtyp:
- Holzständer (Schritt 1a): Verwenden Sie einen Balkensucher, um die Mitte der Ständer zu finden. Markieren Sie die Löcher, bohren Sie mit einem 4,5-mm-Bohrer vor und befestigen Sie die Wandplatte mit den Schrauben (H) und Unterlegscheiben (J).
- Beton/Ziegel (Schritt 1b): Markieren Sie die Löcher an der Wand. Bohren Sie mit einem 10-mm-Bohrer, setzen Sie die Dübel (I) ein und befestigen Sie die Wandplatte mit den Schrauben (H) und Unterlegscheiben (J).
Befestigung am Fernseher
Wählen Sie die passenden Schrauben (A, B, C) für die Gewindebohrungen Ihres Fernsehers. Verwenden Sie bei Bedarf die Distanzstücke (D, E, F), um einen korrekten Sitz zu gewährleisten. Befestigen Sie die beiden Schienen an der Rückseite des Fernsehers.
Aufhängen des Fernsehers
Hängen Sie den Fernseher mit den montierten Schienen in die Wandplatte ein. Sichern Sie die Verbindung, indem Sie die Sicherheitsschrauben an der Unterseite der Schienen festziehen.
Wartung
Überprüfen Sie die Halterung mindestens alle drei Monate auf festen Sitz und Sicherheit.
Herstellerinformationen
Matchmaster Communications Pty Ltd
Praktische Hilfe
Typische Probleme
Fernseher hängt schief
Überprüfen Sie mit einer Wasserwaage, ob die Wandplatte waagerecht montiert wurde. Korrigieren Sie die Position der Wandplatte bei Bedarf.
Schrauben passen nicht in die Gewindebohrungen des Fernsehers
Prüfen Sie die VESA-Größe und verwenden Sie die beiliegenden Distanzstücke (D, E, F) oder die passenden Schrauben (A, B, C) aus dem Lieferumfang.
Vor der Verwendung
- Prüfen Sie, ob die Wand das Gewicht von 40 kg tragen kann.
- Identifizieren Sie den Wandtyp (Holzständer oder Beton/Ziegel).
- Vergewissern Sie sich, dass alle Teile aus der Teileliste vorhanden sind.
- Verwenden Sie eine Wasserwaage für die Montage der Wandplatte.
- Stellen Sie sicher, dass die VESA-Maße Ihres Fernsehers unterstützt werden.
Abbildungen und Diagramme

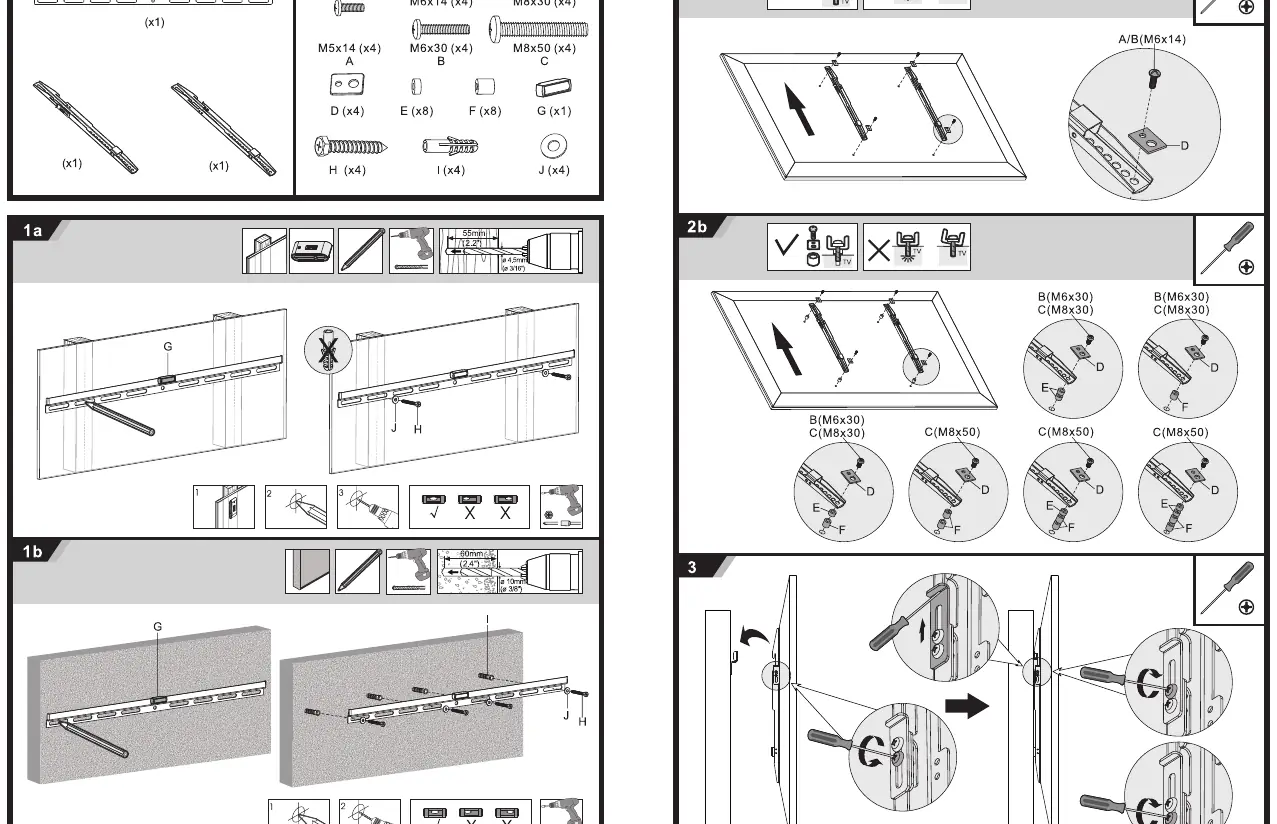

- Schritt 1a/1b zeigt die korrekte Montage der Wandplatte an Holz- bzw. Betonwänden.
- Schritt 2a/2b illustriert die Befestigung der Schienen am Fernseher unter Verwendung der passenden Schrauben und Distanzstücke.
- Schritt 3 zeigt das Einhängen des Fernsehers in die Wandplatte und das Sichern durch Festziehen der Schrauben.
