Installationsanleitung für Matchmaster Telomast 11MM-MT20

Installationsanleitung für den Matchmaster Telomast 11MM-MT20. Erfahren Sie, wie Sie den Mast sicher aufstellen, abspannen und die Antenne montieren.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Die Installation des Telomast sollte ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Aufgrund der Risiken bei der Arbeit in der Höhe und der mechanischen Belastung sind Sicherheitsvorkehrungen wie das Tragen von Schutzhelmen und Sicherheitsschuhen zwingend erforderlich. Achten Sie strikt auf oberirdische Stromleitungen. Prüfen Sie vor Beginn, ob lokale Behörden eine Baugenehmigung oder einen Arbeitsschutzplan erfordern.

Standortwahl und Vorbereitung

Wählen Sie den Standort sorgfältig aus. Bei der Installation auf ebenen Flächen ist der Platzbedarf gemäß dem Abspannungsdiagramm zu berücksichtigen. Bei geneigten Dächern gelten abweichende Abspannlängen und Lastbedingungen. Stellen Sie sicher, dass die Basis und die Abspannpunkte die Designlasten des Mastes tragen können. Verwenden Sie geeignete Fußhalterungen (z. B. 11MM-TRM-MD für Ziegeldächer, 11MM-IRM für Blechdächer oder 11MM-LARM für flache/geneigte Flächen).

Anordnung der Abspannseile (Telomast)
Anordnung der Abspannseile (Telomast)

Montage des Mastes

  1. Installieren Sie die Fußhalterung oder Basisplatte sicher am Befestigungspunkt.
  2. Bringen Sie Spannschlösser an allen Abspannpunkten an. Achten Sie darauf, dass die Abspannanker nicht näher am Mastfuß platziert werden, als im Diagramm spezifiziert, um eine Überlastung der Maststruktur zu vermeiden.
  3. Entfernen Sie den Transportsicherungsstift von der Mastunterseite und die kleine Schraube von den oberen Klemmringen.
  4. Tauschen Sie die obere Abspannstütze und die obere Abspannplatte aus.
  5. Setzen Sie die Klemmschrauben ein, sodass sie in das obere Loch jedes Mastabschnitts ragen (außer beim obersten Abschnitt, wo der Klemmring 300 mm unter der Antennenposition festgezogen wird).
  6. Installieren Sie Kauschen in den Abspannplatten und befestigen Sie die Abspannseile mit Drahtseilklemmen (drei Klemmen pro Ende).

Aufstellen und Ausfahren

Stellen Sie den Mast in die Fußhalterung und befestigen Sie die unteren Abspannseile an den Spannschlössern. Richten Sie den Mast mit einer Wasserwaage vertikal aus. Montieren Sie die Antenne und das Zuleitungskabel von einer Arbeitsbühne aus. Richten Sie die Abspannplatten so aus, dass alle Beschläge in die gleiche Richtung zeigen.

Zum Ausfahren des Mastes:

  • Ziehen Sie den obersten Abschnitt bis zum Anschlag aus und sichern Sie ihn mit der Klemmschraube.
  • Ziehen Sie den nächsten Abschnitt 80-90 mm aus, bis die Löcher für die Haltestifte sichtbar sind.
  • Klemmen Sie den Abschnitt fest und setzen Sie die zwei Haltestifte ein.
  • Lösen Sie die Klemmschraube des oberen Abschnitts, lassen Sie ihn auf die Haltestifte absinken und drehen Sie ihn, bis die Kerben in die Stifte einrasten.
  • Ziehen Sie die Klemmschraube wieder fest und wiederholen Sie den Vorgang für alle Abschnitte.

Technische Daten und Lasten

Die maximale zulässige Kopflast für Windklassifizierungen bis W41 beträgt 15 kg bei einer maximalen projizierten Antennenfläche von 0,30 m². Die Vorspannung der Abspannseile sollte 10 % der angegebenen Mindestbruchlast betragen (für 7/1.25 G380 Seile entspricht dies 32 kg). Die Überprüfung der Vorspannung kann mit einer Federwaage erfolgen.

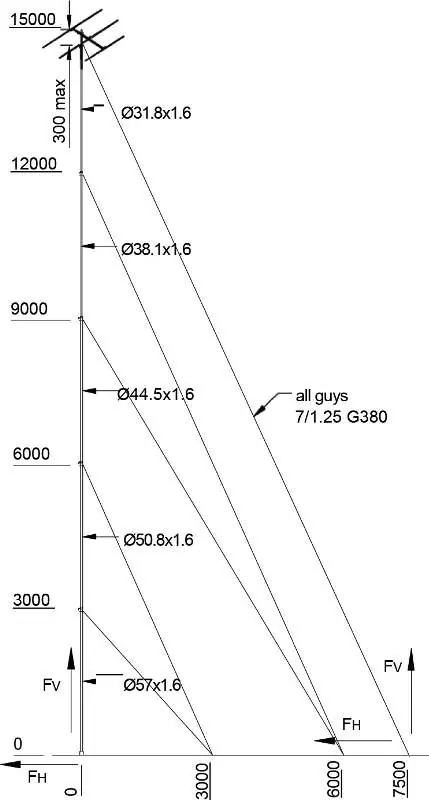

Diagramm der Mastlasten und Abspannwinkel
Diagramm der Mastlasten und Abspannwinkel

Herstellerinformationen

Matchmaster Communications Pty Ltd

Markenprofil

Praktische Hilfe

Typische Probleme

Mast ist nicht vertikal ausgerichtet

Verwenden Sie eine Wasserwaage während der Montage und justieren Sie die Spannschlösser an den Abspannpunkten gleichmäßig.

Überlastung der Maststruktur

Stellen Sie sicher, dass die Abspannanker nicht näher am Mastfuß platziert sind, als im Diagramm (Fig 1) angegeben.

Vor der Verwendung

  • Qualifiziertes Fachpersonal für die Installation beauftragen
  • Sicherheitsausrüstung (Schutzhelm, Sicherheitsschuhe) bereitstellen
  • Oberirdische Stromleitungen im Umfeld prüfen
  • Tragfähigkeit der Basis und Abspannpunkte für die Designlasten verifizieren
  • Baugenehmigung oder Arbeitsschutzplan bei lokalen Behörden prüfen

Technische Daten in der Praxis

Maximale Antennenlast
15 kg bei maximal 0,30 m² projizierter Fläche.
Abspann-Vorspannung
10 % der Mindestbruchlast (32 kg für 7/1.25 G380 Seile).

Abbildungen und Diagramme

  • Fig 1: Zeigt die Anordnung der Abspannseile und den Platzbedarf.
  • Fig 6: Detaillierte Darstellung der Verbindung und der Haltestifte beim Ausfahren der Mastsegmente.

Modellkompatibilität

  • Geeignet für Windklassifizierungen bis W41.
  • Fußhalterungen sind separat für verschiedene Dacharten erhältlich (11MM-TRM-MD, 11MM-IRM, 11MM-LARM).
