Bedienungsanleitung für Matchmaster 12MM-DSTM2 Signalmessgerät

Wichtige Informationen aus der Anleitung

Das Matchmaster 12MM-DSTM2 ist ein tragbares HD-Signalmessgerät für die Installation und Ausrichtung von Satelliten- und terrestrischen Antennen. Vor der ersten Inbetriebnahme muss das Gerät vollständig aufgeladen werden (empfohlen: 6 Stunden). Das Gerät ist nicht wasserfest und sollte nicht in staubigen oder vibrierenden Umgebungen gelagert werden. Das Standardpasswort für geschützte Menüs lautet 000000.

Geräteübersicht

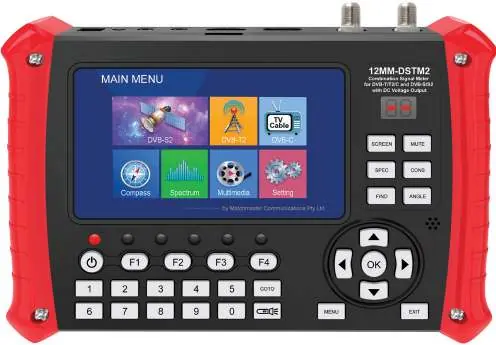

Das Gerät verfügt über ein 5-Zoll-TFT-LCD-Display. Die Frontseite enthält die Navigationstasten, Kurzwahltasten (F1-F4) für Funktionen wie Spektrum- und Konstellationsanalyse sowie eine numerische Tastatur. Die Oberseite bietet Anschlüsse für Satelliten- (F-Stecker) und terrestrische/Kabel-Eingänge (IEC-Stecker), einen USB-Anschluss, HDTV-Ausgang sowie AV-Ein- und Ausgänge. Auf der Rückseite befinden sich ein LED-Flutlicht, ein Lautsprecher und der Akku.

Erste Schritte und Inbetriebnahme

Schalten Sie das Gerät durch 3-4 Sekunden langes Drücken der Power-Taste ein. Der Hauptbildschirm zeigt die verfügbaren Modi: DVB-S2, DVB-T2, DVB-C, Kompass, Spektrum, Multimedia und Einstellungen. Der Akkustatus wird oben rechts angezeigt. Achten Sie beim Laden im Fahrzeug auf die korrekte Polarität.

Betriebsmodi

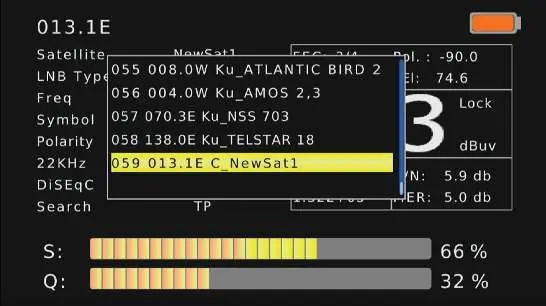

• DVB-S/S2 (Satellit): Wählen Sie im Menü "Satellite Finding". Hier können Sie Satelliten auswählen, LNB-Typen (z.B. 9750/10600), Frequenzen, Symbolraten und Polarität einstellen. Nach dem Signal-Lock leuchtet die LOCK-LED und ein Summer ertönt.
• Dish Setup: Ermöglicht das Hinzufügen, Bearbeiten oder Löschen von Satelliten und Transpondern sowie das Starten von Suchläufen (Default, Blind Scan, Network).
• DVB-T/T2 und DVB-C: Wählen Sie den entsprechenden Modus für terrestrische oder Kabel-Signale. Nutzen Sie den manuellen Suchlauf, um Frequenzen und Parameter wie QAM-Typ oder Bandbreite zu prüfen.

Erweiterte Funktionen

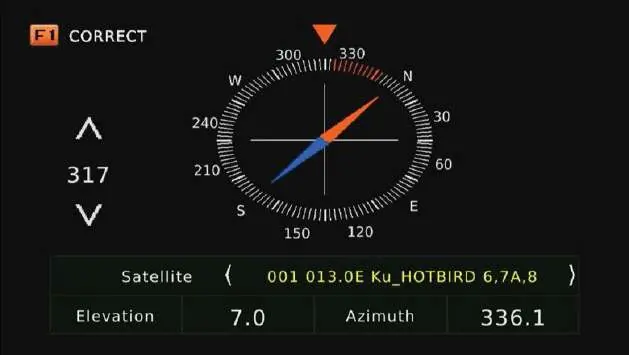

• Kompass: Kalibrieren Sie das Gerät vor der Nutzung durch horizontales Drehen (F1-Taste). Nach Eingabe der lokalen Koordinaten berechnet das Gerät automatisch Azimut und Elevation.
• Spektrum-Analyse: Zeigt die Signalstärke über den Frequenzbereich an. Nutzen Sie F1 für den SPAN und F4 zum Pausieren.
• Multimedia: Über den USB-Anschluss können Musik, Fotos und Videos abgespielt oder PVR-Aufnahmen verwaltet werden.

Systemeinstellungen

Im Menü "Setting" können Sie folgende Anpassungen vornehmen:

• Program: TV-Listen bearbeiten (Verschieben, Sperren, Löschen, Umbenennen).
• Device Setup: Tastenbeleuchtung, Tastentöne und LED-Anzeige konfigurieren.
• System: Kindersicherung, Passwortänderung, Werkseinstellungen und Software-Informationen.
• Picture: Bildformat, Auflösung und TV-Format anpassen.
• Time: Zeitzone und Zeit-Offset einstellen.

Technische Daten

Das Gerät unterstützt DVB-S/S2, DVB-T/T2 und DVB-C. Der Frequenzbereich für Satellit liegt bei 950-2150 MHz, für terrestrische Signale bei 470-866 MHz (UHF) und 170-230 MHz (VHF). Der integrierte 4000mAh-Akku bietet eine Entladezeit von über 5 Stunden. Das Gerät wiegt 0,93 kg und ist für Betriebstemperaturen von 0°C bis +45°C ausgelegt.
